6240-M-C4+FAG
Date tehnice FAG/Schaeffler

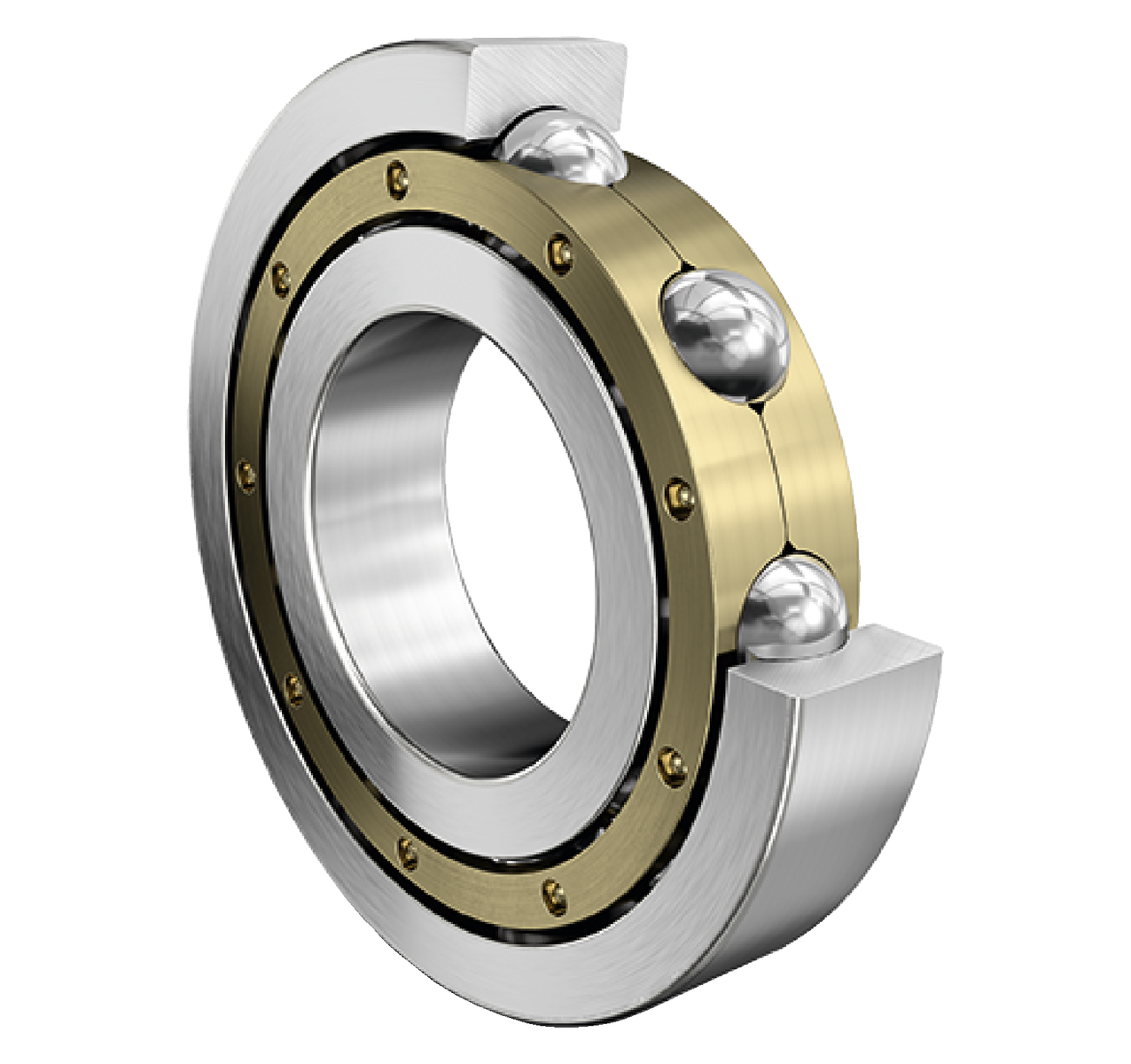

6240-M-C4 - Rulment radial rigid cu bile
Rulment radial rigid cu bile 62..-M, pe un singur rând, colivie masivă din alamă
d200 mmDiametru interior
D360 mmDiametru exterior
B58 mmLățime
C r270.000 NSarcină dinamică de bază, radială
C 0r310.000 NSarcină statică de bază, radială
n G3.200 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
Rulment marePrezentare produs
| Cod produs | 6240-M-C4 |
|---|---|
| Tip produs | Rulment radial rigid cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0191068150040 |
| Tip de bază | 6240 |
| Cod BearingX | 6240-M |
| Masă | 27 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | Fără | Neetanșat |
| Colivie | M | Colivie masivă din alamă, rolling element guided |
| clasă de toleranță | PN | Nurmală (PN) |
| Stabilizare dimensionala / termică | S1 | Inele stabilizate dimensional până la 200° |
| Lubrifiant | Fără | Rulment nelubrifiat |
| Joc radial intern | C4 (Group 4) | Joc intern mai mare decât C3 |
| Tip alezaj | Z | Cilindric |
Dimensiuni principale și date de performanță
| d | Diametru interior | 200 mm |
| D | Diametru exterior | 360 mm |
| B | Lățime | 58 mm |
| C r | Sarcină dinamică de bază, radială | 270.000 N |
| C 0r | Sarcină statică de bază, radială | 310.000 N |
| C ur | limită de sarcină la oboseală, radială | 12.800 N |
| n G | Turație limită | 3.200 1/min |
| n ϑr | Turație de referință | 2.430 1/min |
| ≈m | Masă | 27 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 217 mm |
| D a max | Diametrul maxim al umărului carcasei | 343 mm |
| r a max | Raza maximă de racordare | 3 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 4 mm |
| D 1 | Diametrul umărului inelului exterior | 306,45 mm |
| d 1 | Diametrul umărului inelului interior | 254,9 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| f 0 | Factor de calcul | 15,2 |
