GNE35-XL-KRR-B+INA
Date tehnice INA/Schaeffler

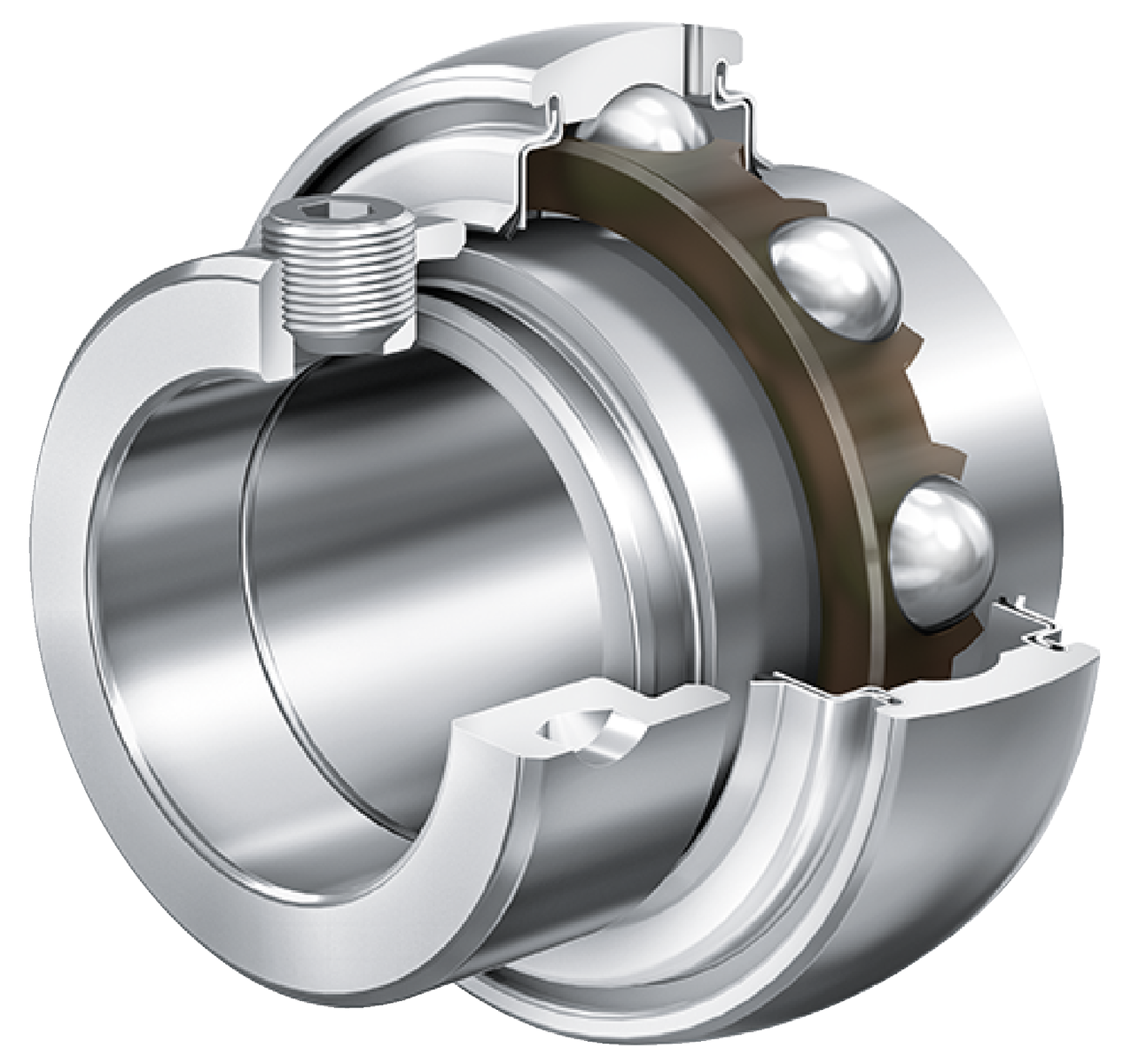

GNE35-XL-KRR-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GNE..-KRR-B, inel exterior sferic, fixare cu colier excentric de blocare, etanșări R pe ambele părți
d35 mmDiametru interior
B38,1 mmLățime
C 0r20.900 NSarcină statică de bază, radială
C r39.000 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GNE35-XL-KRR-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009918210000 |
| Tip de bază | GNE35 |
| Cod BearingX | GNE35-XL-KRR-B |
| Masă | 0.74 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D SP | Diametru exterior | 80 mm |
| B | Lățime | 38,1 mm |
| C 0r | Sarcină statică de bază, radială | 20.900 N |
| C ur | Limită de sarcină la oboseală, radială | 1.090 N |
| B 1 | Lățime totală colier de blocare | 51,6 mm |
| C r | Sarcină dinamică de bază, radială | 39.000 N |
| ≈m | Masă | 0,74 kg |

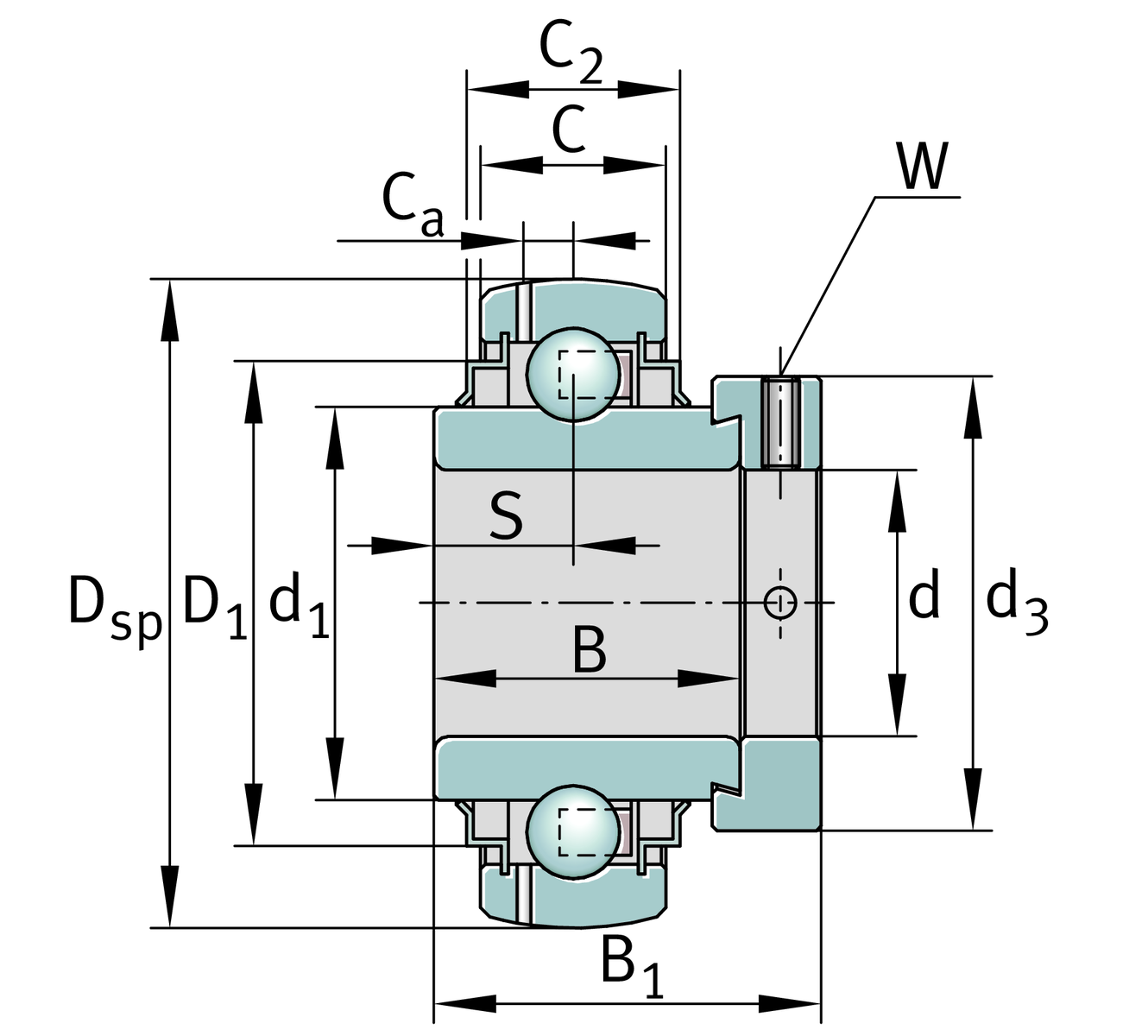

Dimensiuni detaliate
| C | Lățime inel exterior | 22 mm |
| C 2 | Lățime totală etanșare | 25 mm |
| S | Distanță cale de rulare | 18,3 mm |
| d 1 | Diametru bordură inel interior | 48 mm |
| D 1 | Diametru exterior etanșare | 66,6 mm |
| C a | Distanță până la orificiul de ungere | 6,9 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 55 mm |
| W | Lățime of flats | 5 mm |
Factori de calcul
| f 0 | Factor de calcul | 12,8 |
