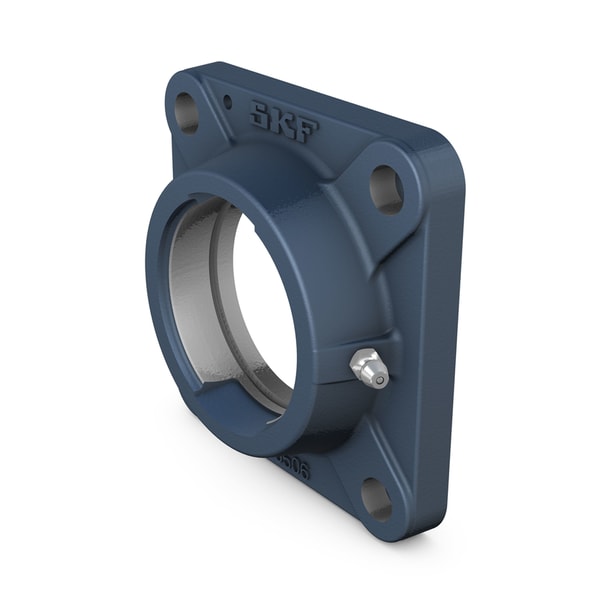

Fotografia produsului are caracter informativ
FY509-M+SKF
Date tehnice produs
FY 509 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică85 mmDiametru de așezare sferică
Lățimea totală a carcasei39 mmLățimea totală a carcasei
Distanța între găurile pentru șuruburi105 mmDistanța între găurile pentru șuruburi
Tip carcasăCu flanșăTip carcasă
Tip carcasă cu flanșăPătratăTip carcasă cu flanșă
Numărul de găuri pentru șuruburi de fixare4Numărul de găuri pentru șuruburi de fixare
Prezentare produs
| Cod produs | FY 509 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 85 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 39 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 105 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Cu flanșă |
| Tip carcasă cu flanșă | Tip carcasă cu flanșă | Pătrată |
| Numărul de găuri pentru șuruburi de fixare | Numărul de găuri pentru șuruburi de fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrificare | Găură de relubrificare | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.23 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 85 mm |
| Db1 | Diametru extern superior | 102 mm |
| Db2 | Diametru extern de bază | 112 mm |
| Dc | Diametru de centrare | 119.1 mm |
| A | Lățimea totală | 39 mm |
| A1 | Lățimea flanșei | 14 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 24 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 26.5 mm |
| J | Distanța între găurile pentru șuruburi | 105 mm |
| L | lungimea totală | 137 mm |
| N | Diametru al găurii pentru șurubul de prindere | 16 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 24.5 mm |
| DN | Diametru al sferei de capăt a racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanța dintre pini de ghidare | 123 mm |
| J7 | Offset axial al pinilor de ghidare | 33.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 14 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.5625 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 209 |
