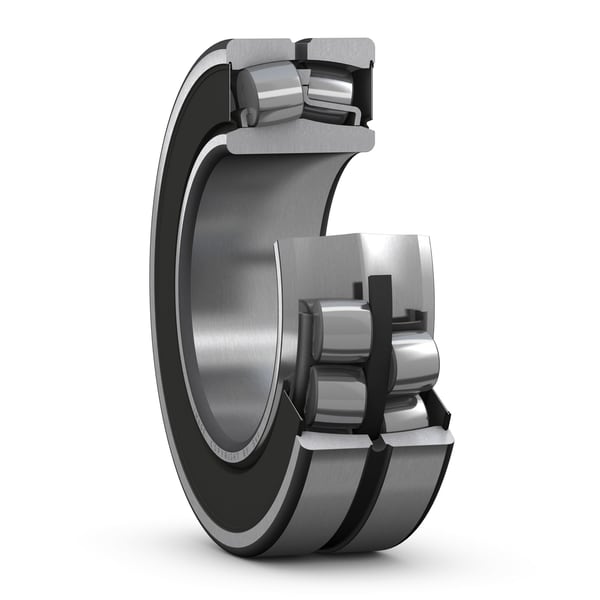

BS2-2212-2RS/VT143+SKF
Date tehnice produs
BS2-2212-2RS/VT143 - Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere
Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere Rulmenți oscilanți cu role pot suporta sarcini grele în ambele direcții. Sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale arborelui, cu practic nicio creștere a frecării sau a temperaturii. În condiții normale de funcționare, rulmenții etanșați sunt aproape fără întreținere, menținând costurile de service și consumul de grasime scăzut. Execuțieul include caracteristici pentru a facilita relubrifierea.
Diametru interior60 mmDiametru interior
Diametru exterior110 mmDiametru exterior
Lățime34 mmLățime
d60 mmDiametru interior
D110 mmDiametru exterior
B34 mmLățime
Prezentare generală a produsului
| Cod produs | BS2-2212-2RS/VT143 |
|---|---|
| Tip produs | Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 60 mm |
| Diametru exterior | Diametru exterior | 110 mm |
| Lățime | Lățime | 34 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 159 kN |
| Sarcină statică de bază | Sarcină statică de bază | 166 kN |
| Turație limită | Turație limită | 2700 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Număr de rânduri | Număr de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță pentru dimensiuni | Clasă de toleranță pentru dimensiuni | Nurmal |
| Clasă de toleranță pentru run-out | Clasă de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 4.7 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.3 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni detaliate
| d | Diametru interior | 60 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.015... 0 mm |
| D | Diametru exterior | 110 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.015... 0 mm |
| B | Lățime | 34 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 69.7 mm |
| D1 | Diametrul umărului/decupajului inelului exterior | ≈ 101 mm |
| b | Lățimea canelurii de lubrifiere | 6 mm |
| K | Diametru orificiu de ungere | 3 mm |
| r1,2 | Dimensiunea fazei | min. 1.5 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de reazem
| da | Diametrul abutmentului arborelui | min. 69 mm |
| da | Diametrul abutmentului arborelui | max. 69.5 mm |
| Da | Diametru reazem carcasă | max. 101 mm |
| ra | Raza de fillet | max. 1.5 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 159 kN |
| C0 | Sarcină statică de bază | 166 kN |
| Pu | limită de încărcare la oboseală | 18.6 kN |
| Turație limită | Turație limită | 2700 r/min |
| e | Valoare limită | 0.24 |
| Y1 | Factor de calcul | 2.8 |
| Y2 | Factor de calcul | 4.2 |
| Y0 | Factor de calcul | 2.8 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 10 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4.5 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc radial intern
| Joc inițial minim | Joc inițial minim | 40 µm µm |
| Joc inițial maxim | Joc inițial maxim | 65 µm µm |
