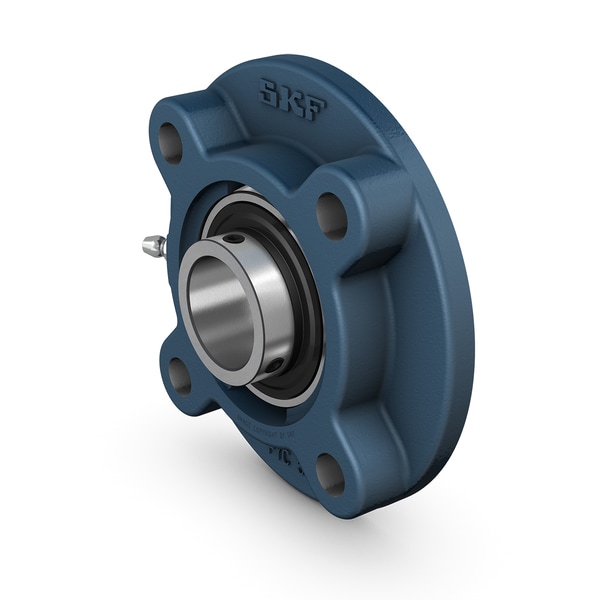

Fotografia produsului are caracter informativ
FYC40-TF+SKF
Date tehnice produs
FYC 40 TF - Unitate de rulment cu bilă cu flanșă rotundă și blocare cu șurub de fixare, carcasă din fontă, JIS
Unitate de rulment cu bilă cu flanșă rotundă și blocare cu șurub de fixare, carcasă din fontă, JIS Aceste unități de rulment cu bilă cu flanșă rotundă sunt conforme cu standardele industriale japoneze (JIS). Acestea constau dintr-un rulment inserat, cu un inel interior extins și blocare cu șurub de fixare, și sunt potrivite pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de fixare12 mmDiametru șurub de fixare
Diametru ax40 mmDiametru ax
Lățimea totală a carcasei35.5 mmLățimea totală a carcasei
Lățime, total41.2 mmLățime, total
Diametrul pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triunghiulară120 mmDiametrul pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triunghiulară
Lățimea rulmentului, total49.2 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYC 40 TF |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă rotundă și blocare cu șurub de fixare, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 12 mm |
| Diametru ax | Diametru ax | 40 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 35.5 mm |
| Lățime, total | Lățime, total | 41.2 mm |
| Diametrul pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triunghiulară | Diametrul pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triunghiulară | 120 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 49.2 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 19 kN |
| Viteză limită | Viteză limită | 4800 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Rotundă |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.89 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 40 mm |
| d1 | Diametrul exterior al inelului interior | ≈ 51.8 mm |
| A | Lățimea carcasei | 35.5 mm |
| A1 | Lățimea flanșei | 9 mm |
| A3 | Înălțimea centrului locului sferic | 10 mm |
| B | Lățimea inelului interior | 49.2 mm |
| B1 | Lățimea totală a rulmentului | 49.2 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 8 mm |
| Db | Diametrul extern | 100.1 mm |
| Dc | Diametrul de centrare | 100 mm |
| J | Diametrul pas al găurilor pentru șuruburi | 120 |
| J1 | Distanța între șuruburile de fixare | 84.9 mm |
| L | Diametrul exterior | 145 mm |
| N | Lungimea găurii pentru șurubul de fixare | 14 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 30.2 mm |
| T | Lățimea totală | 41.2 mm |
| RG | Filet carcasă pentru fiting de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 17 mm |
| DN | Diametrul sferei capului fitingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filetul fitingului de grăsime | 1/4-28 SAE-LT |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.7 kN |
| C0 | Capacitate de încărcare statică de bază | 19 kN |
| Pu | limită de încărcare de oboseală | 0.8 kN |
| Viteză limită | Viteză limită | 4800 r/min |
Informații de montaj
| G2 | Șurub de fixare | M8x1 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 4 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 6.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.5 in in |
