GRA014-NPP-B-AS2/V+INA
Date tehnice INA/Schaeffler
GRA014-NPP-B-AS2/V - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRA..-NPP-B-AS2/V
d22,225 mmDiametru interior
d0,875 inDiametru interior, inch
B21,4 mmLățime
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRA014-NPP-B-AS2/V |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0502823870000 |
| Tip de bază | GRA014 |
| Cod BearingX | GRA014-NPP-B-AS2/V |
| Masă | 206.97 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | NPP | Etanșare cu buză pe ambele părți |
| Forma suprafeței exterioare | B | |
| Orificiu de ungere decalat | AS2/V | AS2/V |
Dimensiuni principale și date de performanță
| d | Diametru interior | 22,225 mm |
| d | Diametru interior, inch | 0,875 in |
| D SP | Diametru exterior | 52 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| B | Lățime | 21,4 mm |
| C ur | Limită de sarcină la oboseală, radială | 400 N |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| ≈m | Masă | 206,97 g |

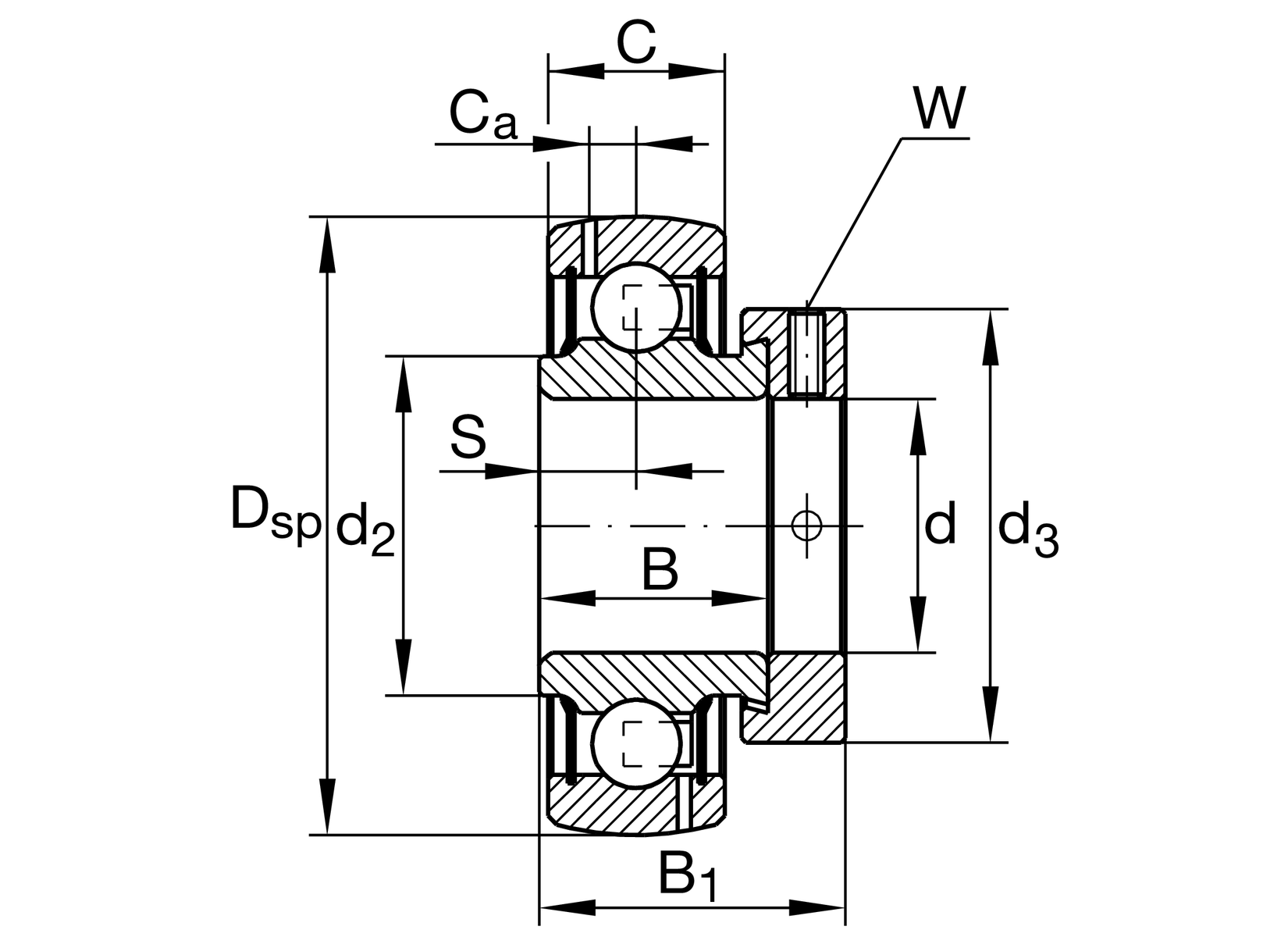

Dimensiuni detaliate
| C | Lățime inel exterior | 15 mm |
| S | Distanță cale de rulare | 7,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 30,3 mm |
| C a | Distanță până la orificiul de ungere | 3,9 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 37,5 mm |
| W | Lățime across flats (Inch) | 0,125 in |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
