22224-EK+SKF
Date tehnice produs

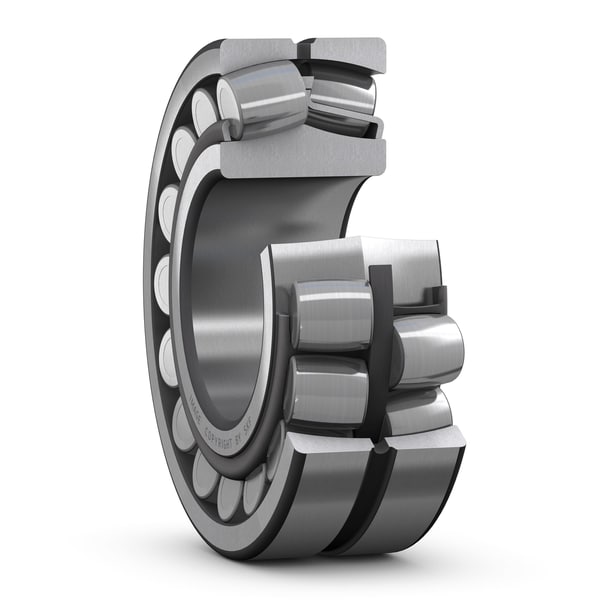

22224 EK - Rulment sferic cu gaura conică și caracteristici de relubrifiere
Rulment sferic cu gaura conică și caracteristici de relubrifiere Rulmenții sferici pot suporta sarcini grele în ambele direcții. Aceștia sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale arborelui, cu practic nicio creștere a frecării sau a temperaturii. Execuțieul include caracteristici pentru a facilita relubrifierea. Rulmenții pot fi utilizați într-un sistem modular, inclusiv carcase, manșoane și piulițe.
Diametru gaura120 mmDiametru gaura
Diametru exterior215 mmDiametru exterior
Lățime58 mmLățime
Clasificare de încărcare dinamică de bază652 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază780 kNClasificare de încărcare statică de bază
Viteză de referință2800 r/minViteză de referință
Prezentare produs
| Cod produs | 22224 EK |
|---|---|
| Tip produs | Rulment sferic cu gaura conică și caracteristici de relubrifiere |
| Marcă | SKF |
Dimensiuni
| Diametru gaura | Diametru gaura | 120 mm |
| Diametru exterior | Diametru exterior | 215 mm |
| Lățime | Lățime | 58 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 652 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 780 kN |
| Viteză de referință | Viteză de referință | 2800 r/min |
| Viteză limită | Viteză limită | 3800 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Număr de rânduri | Număr de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip gaura | Tip gaura | Conică 1:12 |
| Colivie | Colivie | Fierărie |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță pentru dimensiuni | clasă de toleranță pentru dimensiuni | Nurmal |
| clasă de toleranță pentru run-out | clasă de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Candidat pentru refabricare | Candidat pentru refabricare | Da |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 31.3 kg CO2e |
| Amprenta de carbon indicativă pentru produsul refabricat | Amprenta de carbon indicativă pentru produsul refabricat | 11 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 8.69 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni
| d | Diametru gaura | 120 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | 0... 0.035 mm |
| tΔSL | Limitele de deviație ale pantei conice | 0... 0.035 mm |
| D | Diametru exterior | 215 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.03... 0 mm |
| B | Lățime | 58 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.08... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 141 mm |
| D1 | Diametrul umărului/rezonului inelului exterior | ≈ 189 mm |
| b | Lățimea canelurii de lubrifiere | 11.1 mm |
| K | Diametrul orificiului de lubrifiere | 6 mm |
| r1,2 | Dimensiunea fazei | min. 2.1 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de sprijin
| Da | Diametrul sprijinului carcasei | max. 203 mm |
| ra | Raza de fillet | max. 2 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 652 kN |
| C0 | Clasificare de încărcare statică de bază | 780 kN |
| Pu | limită de încărcare de oboseală | 73.5 kN |
| Viteză de referință | Viteză de referință | 2800 r/min |
| Viteză limită | Viteză limită | 3800 r/min |
| e | Valoare limită | 0.26 |
| Y1 | Factor de calcul | 2.6 |
| Y2 | Factor de calcul | 3.9 |
| Y0 | Factor de calcul | 2.5 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 6 µm µm |
| tSd | Maximul run-out al feței laterale a inelului interior față de gaura | 9 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 15 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 5.5 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc intern radial
| Joc inițial minim | Joc inițial minim | 100 µm µm |
| Joc inițial maxim | Joc inițial maxim | 135 µm µm |
