KTB20-B-PP-AS+INA
Date tehnice INA/Schaeffler

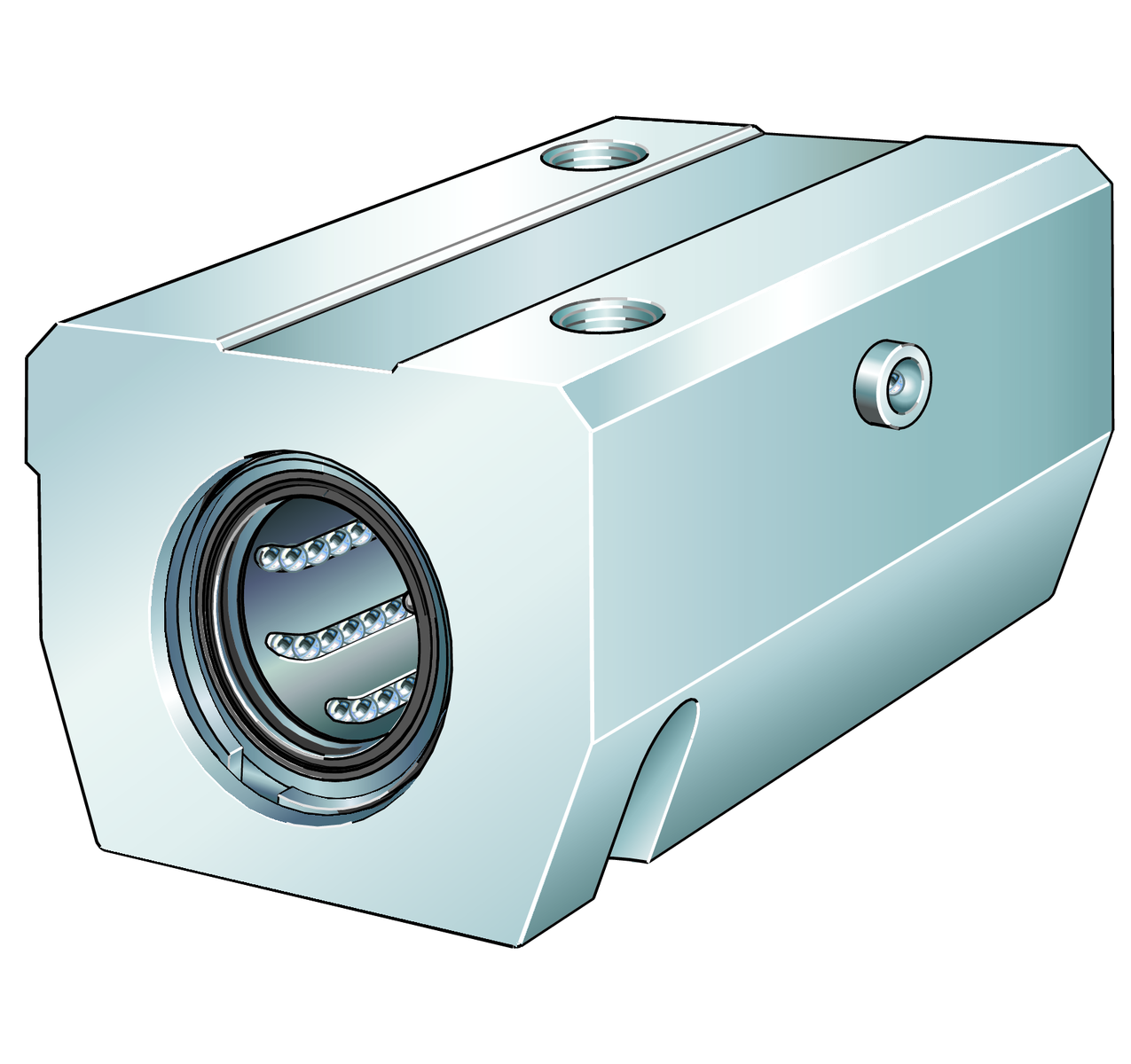

KTB20-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B60 mmLățime
Prezentare produs
| Cod produs | KTB20-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0097422710000 |
| Tip de bază | KTB20 |
| Masa | 0.745 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 20 | |
| Seal | PP | |
| Relubrifiere facility | AS |

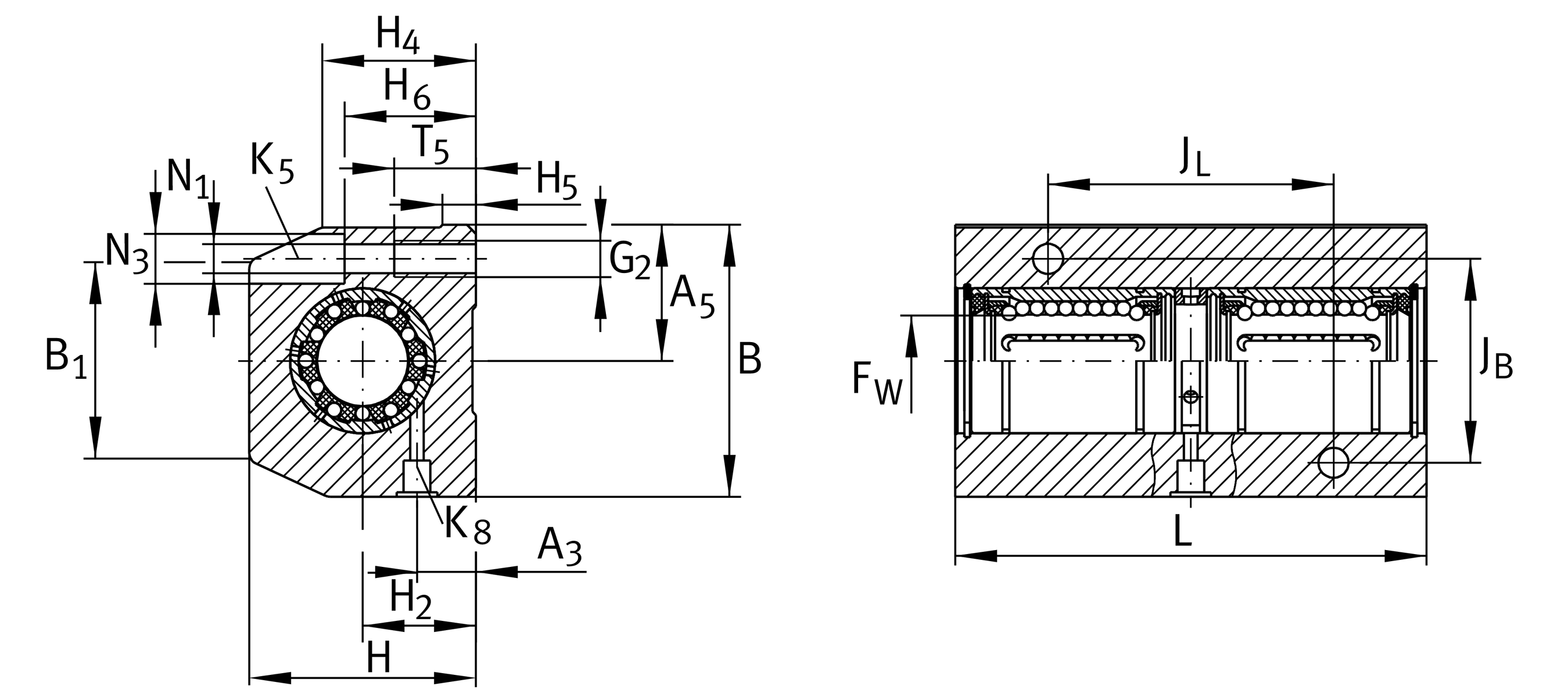

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 20 mm |
| Tol F W | Toleranță superioară | 0,009 mm |
| Tol F W | Toleranță inferioară | 0,001 mm |
| H | Înălțime | 50 mm |
| L | Length | 104 mm |
| B | Lățime | 60 mm |
| C | Capacitate dinamică C | 2.550 N |
| C 0 | Capacitate statică C0 | 2.450 N |
| ≈m | Masă | 0,745 kg |
Dimensiuni de montaj
| J B | 45 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | Dimensiune de montaj | 30 mm |
| B 1 | 44 mm | |
| J L | 55 mm | |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Înălțime centru | 25 mm |
| Tol H 2 | Toleranță superioară | 0,015 mm |
| Tol H 2 | Toleranță inferioară | 0,015 mm |
| H 4 | 33 mm | |
| A 3 | 13 mm | |
| H 5 | 7,4 mm | |
| T 5 | 18 mm | |
| H 6 | 37 mm | |
| N 1 | 6,4 mm | |
| N 3 | 11 mm | |
| G 2 | Dimensiune filet | M8 |
| K 8 | Niplu de ungere | NIPA2 |
| K 5 | Screw ISO 4762 | M6 |
