KM34+FAG
Date tehnice FAG/Schaeffler
KM34 - Piuliță de blocare
Piulițe de blocare KM, dimensiuni principale conform DIN 981
B26 mmLățime
Prezentare produs
| Cod produs | KM34 |
|---|---|
| Tip produs | Piuliță de blocare |
| Marcă | FAG |
| Număr material Schaeffler | 0167321030000 |
| Tip de bază | KM34 |
| Masa | 2.882 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

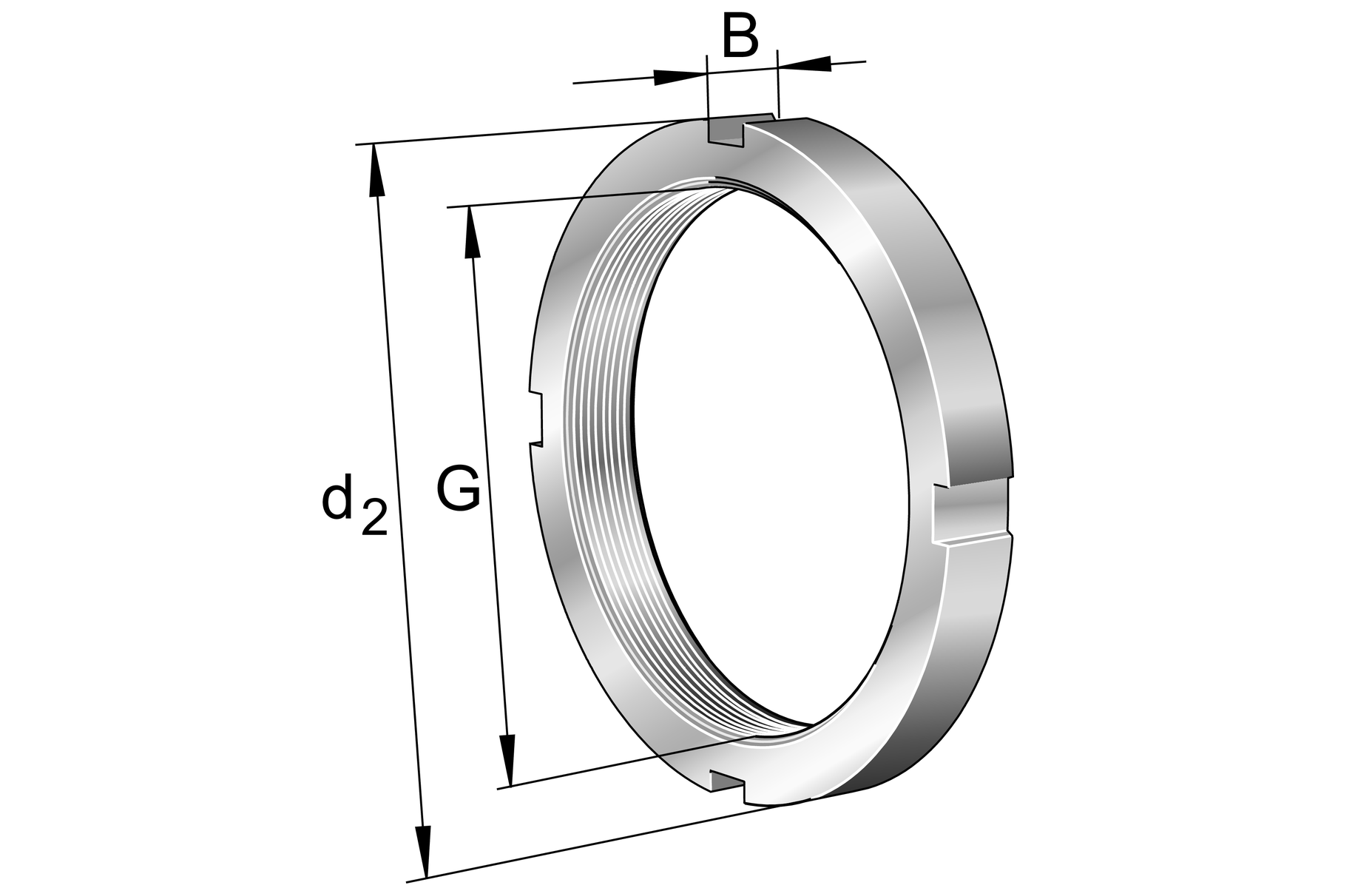

Dimensiuni principale și date de performanță
| G | Filet | M170x3 |
| d 2 | Diametru exterior | 220 mm |
| B | Lățime | 26 mm |
| ≈m | Masă | 2,882 kg |

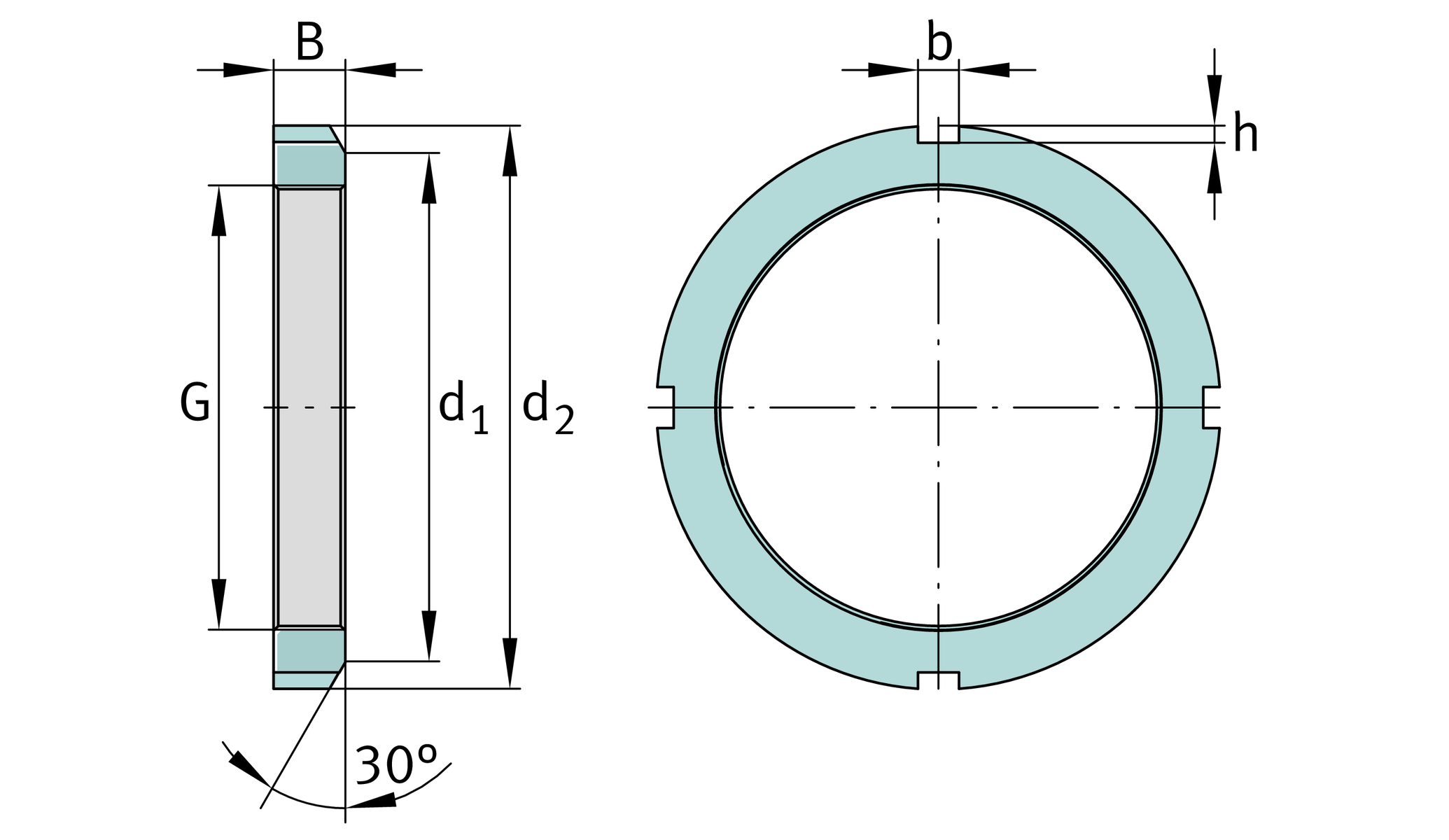

Dimensiuni de montaj
| d 1 | Diametru teșitură | 193 mm |
| b | Lățime canal de reținere | 16 mm |
| h | Înălțime canal de reținere | 7 mm |
Informații suplimentare
| F | Capacitate de încărcare axială, static | 730.000 N |
| Fuse | MB34 | |
| Unghi teșitură | 30 ° |
