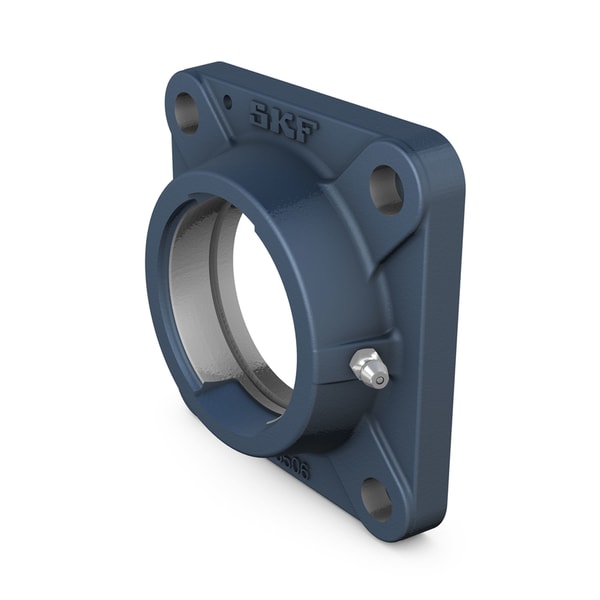

Fotografia produsului are caracter informativ
FY511-M+SKF
Date tehnice produs
FY 511 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică100 mmDiametru de așezare sferică
Lățimea totală a carcasei47.5 mmLățimea totală a carcasei
Distanța centrală între găurile pentru șuruburi130 mmDistanța centrală între găurile pentru șuruburi
Tip carcasăFlanșatăTip carcasă
Tip carcasă flanșatăPătratăTip carcasă flanșată
Numărul de găuri pentru șuruburi pentru fixare4Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FY 511 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 100 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 47.5 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 130 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Racord de lubrifiant | Racord de lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 2.28 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 100 mm |
| Db1 | Diametru extern superior | 122 mm |
| Db2 | Diametru extern de bază | 134 mm |
| Dc | Diametru de centrare | 150.8 mm |
| A | Lățimea totală | 47.5 mm |
| A1 | Lățimea flanșei | 16 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 31 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 37.5 mm |
| J | Distanța centrală între găurile pentru șuruburi | 130 mm |
| L | lungimea totală | 162 mm |
| N | Diametru al găurii pentru șurub de atașare | 18 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 32 mm |
| DN | Diametru al sferei de cap al racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 148 mm |
| J7 | Offset axial al pinilor de ghidare | 45 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de atașare, mm | 16 mm |
| G | Diametrul recomandat pentru șuruburile de atașare, inch | 0.625 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 211 |
