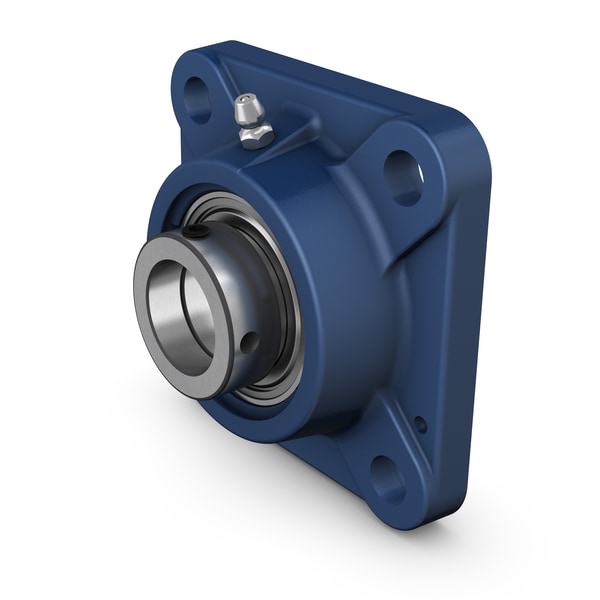

Fotografia produsului are caracter informativ
FY55-FM+SKF
Date tehnice produs
FY 55 FM - Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă pătrată sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior îngust și blocare excentrică, și sunt destinate în principal utilizării în aplicații unde direcția de rotație este constantă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată de un perete sau cadru al mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere16 mmDiametru șurub de prindere
Diametru ax55 mmDiametru ax
Lățimea totală a carcasei47.5 mmLățimea totală a carcasei
Lățime, total66.9 mmLățime, total
Distanta centrala între gauri de șurub130 mmDistanta centrala între gauri de șurub
Lățimea rulmentului, total48.4 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FY 55 FM |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă pătrată și blocare excentrică, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 16 mm |
| Diametru ax | Diametru ax | 55 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 47.5 mm |
| Lățime, total | Lățime, total | 66.9 mm |
| Distanta centrala între gauri de șurub | Distanta centrala între gauri de șurub | 130 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 48.4 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 43.6 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 29 kN |
| viteză limită | viteză limită | 3600 r/min |
| Nută | Nută | viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de gauri de șurub pentru prindere | Numărul de gauri de șurub pentru prindere | 4 |
| Tip gaură de prindere | Tip gaură de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Guler excentric |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrificare | Gaură de relubrificare | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 3.21 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 55 mm |
| d1 | Diametru exterior al inelului interior | ≈ 69.06 mm |
| d2 | Diametru exterior al inelului de blocare | 74.5 mm |
| A | Lățimea carcasei | 47.5 mm |
| A1 | Lățimea flanșei | 16 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului | 37.5 mm |
| B | Lățimea inelului interior | 32.6 mm |
| B1 | Lățimea totală a rulmentului | 48.4 mm |
| B4 | Distanta de la fața laterală a dispozitivului de blocare la centrul filetei | 7.9 mm |
| Db1 | Diametru extern superior | 122 mm |
| Db2 | Diametru extern de bază | 134 mm |
| Dc | Diametru al canelurii de centrare a carcasei | 150.8 mm |
| J | Distanta centrala între gauri de șurub | 130 mm |
| L | lungimea totală | 162 mm |
| N | Diametru gaură de prindere | 18 mm |
| s1 | Distanta de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 35.9 mm |
| T | Lățimea totală | 66.9 mm |
| RG | Filete carcasă pentru fiting de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 32 mm |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filete fiting de grăsime | 1/4-28 SAE-LT |
| J6 | Distanta pinilor de ghidare | 148 mm |
| J7 | Offset axial al pinilor de ghidare | 45 mm |
| N4 | Diametru recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 43.6 kN |
| C0 | Capacitate de încărcare statică de bază | 29 kN |
| Pu | limită de încărcare la oboseală | 1.25 kN |
| viteză limită | viteză limită | 3600 r/min |
Informații de montaj
| G2 | Șurub de setare | M10x1 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 5 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 16.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 16 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.625 in in |
