ZKLF2068-2Z-XL+INA

Date tehnice INA/Schaeffler

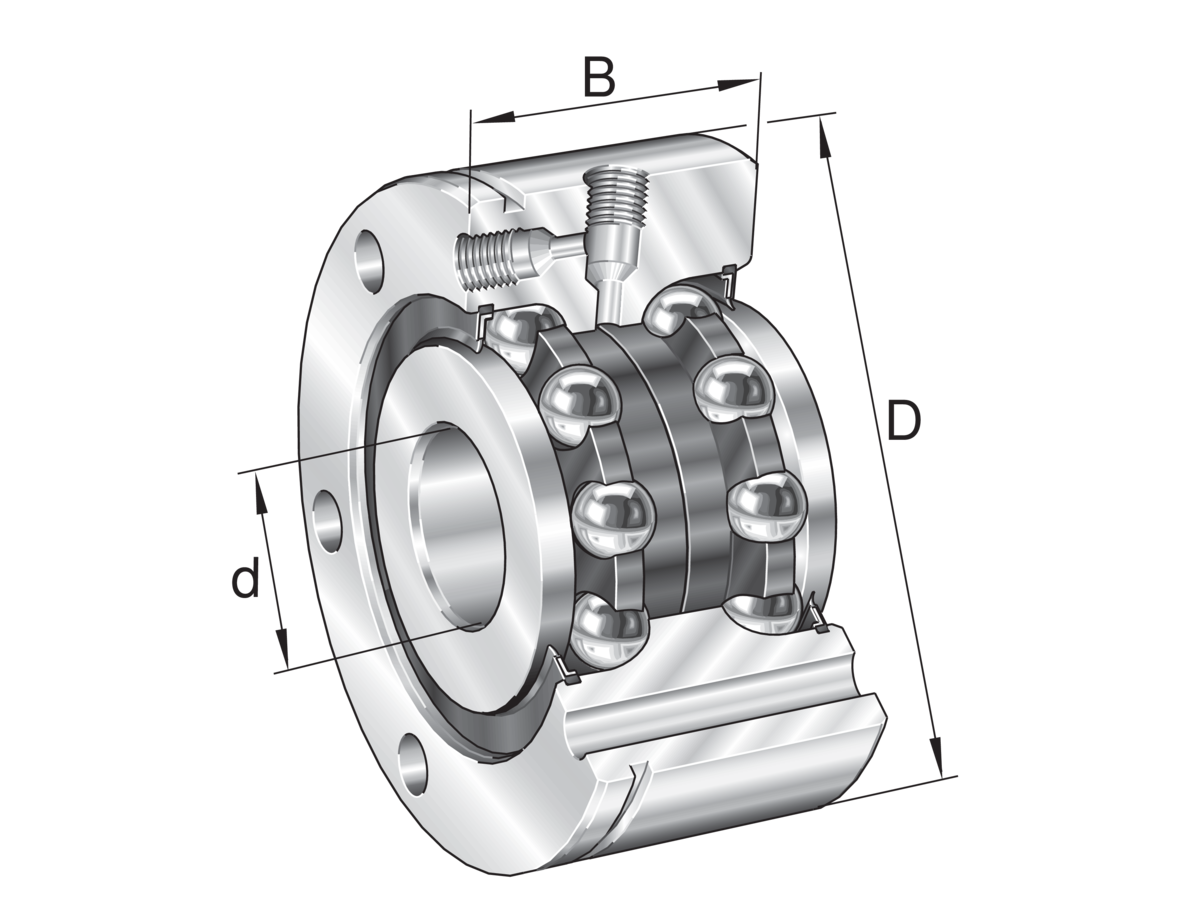

ZKLF2068-2Z-XL - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular ZKLF..-2Z, cu acțiune în ambele sensuri, pentru montare cu șuruburi, etanșări cu joc pe ambele părți

d20 mmDiametru interior

D68 mmDiametru exterior

B28 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Cod produs	ZKLF2068-2Z-XL
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0015374820000
Tip de bază	ZKLF2068
Cod BearingX	ZKLF2068-2Z-XL
Masă	0.595 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Tip etanșare	2Z	Minimal gap seal pe ambele părți
Clasă de toleranță	Standard

d	Diametru interior	20 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,005 mm
D	Diametru exterior	68 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,01 mm
B	Lățime	28 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,25 mm
C a	Sarcină dinamică de bază, axială	28.500 N
C 0a	Sarcină statică de bază, axială	47.000 N
C ua	Limită de sarcină la oboseală, axială	2.850 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	8.700 1/min
n ϑ	Turație de funcționare sigură termic	5.400 1/min
M R	Moment de frecare al rulmentului	0,15 Nm
≈m	Masă	0,595 kg

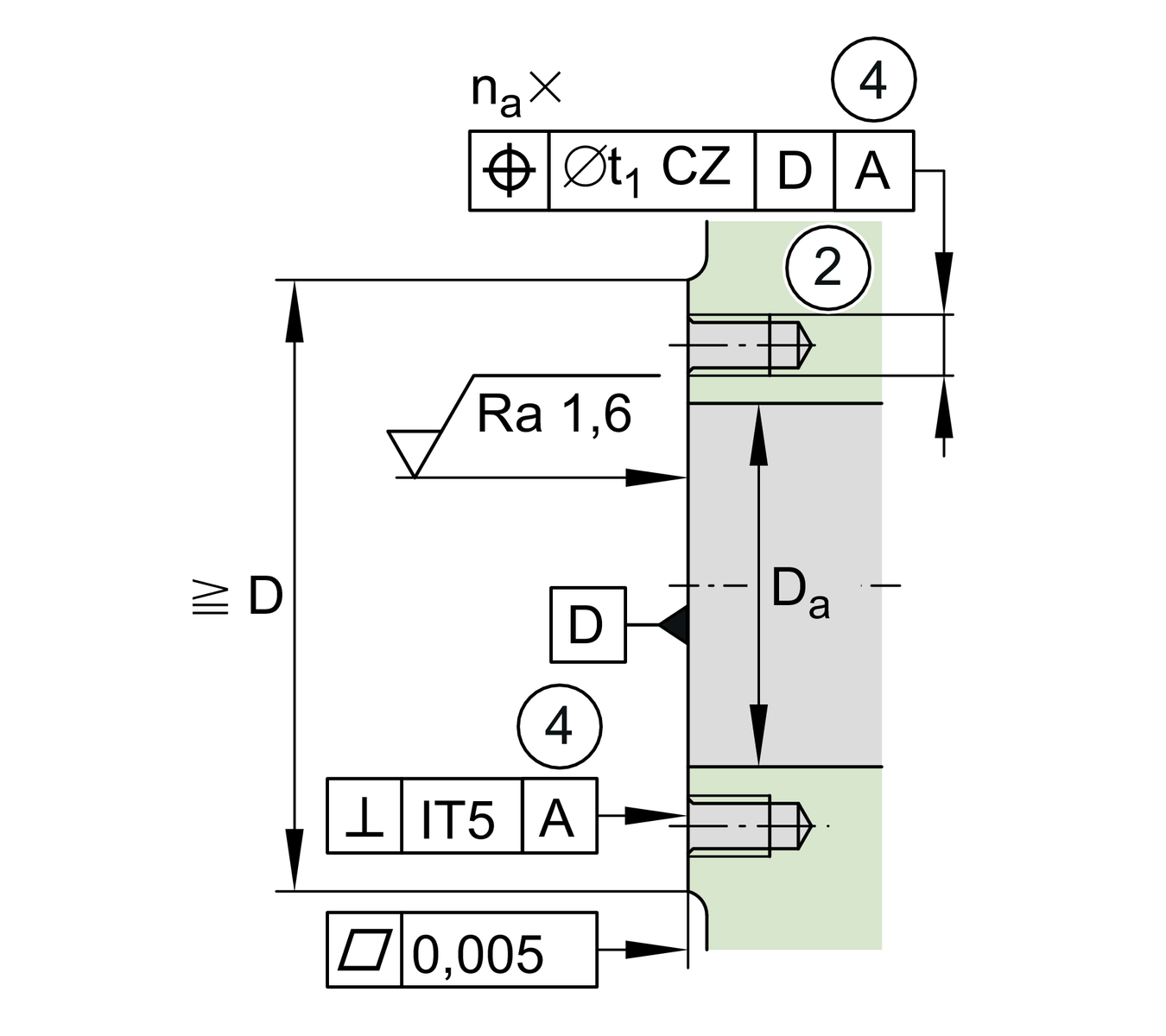

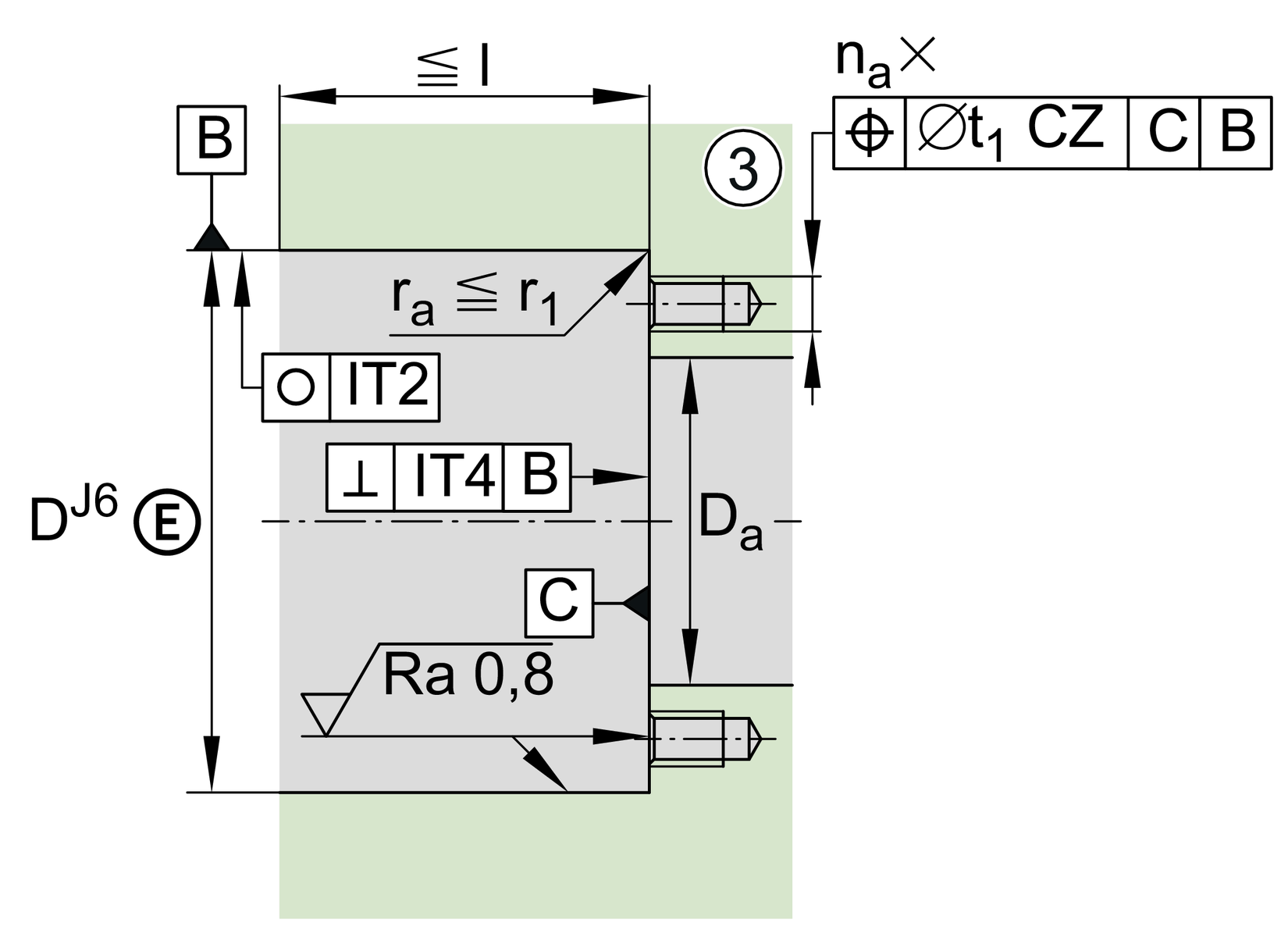

D a max	Diametru maxim carcasă	43 mm

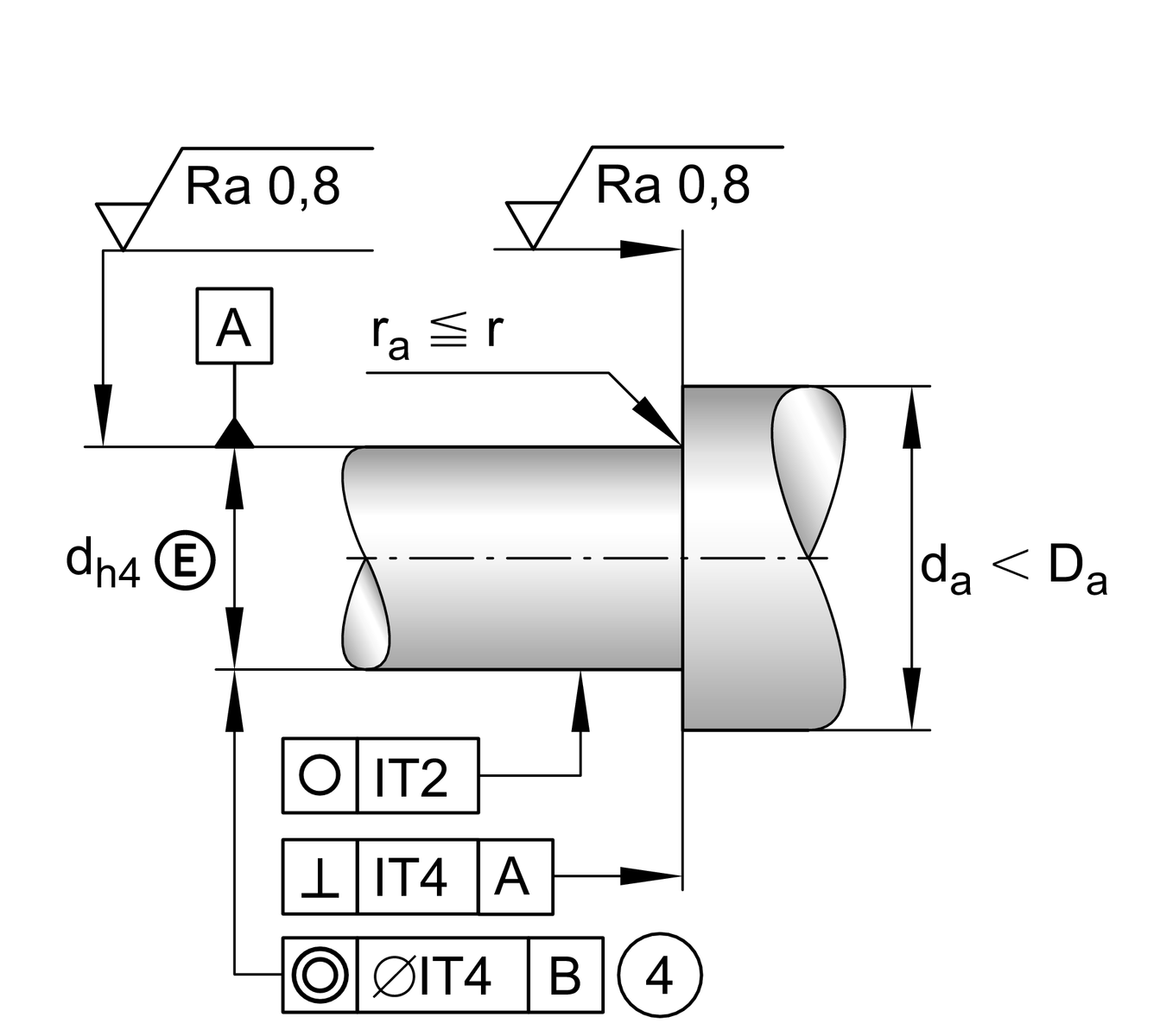

d a min	Diametru minim arbore	25 mm
t 1	Toleranță de poziție alezaj în carcasă	0,1 mm
	Dimensiune șuruburi de fixare	M6

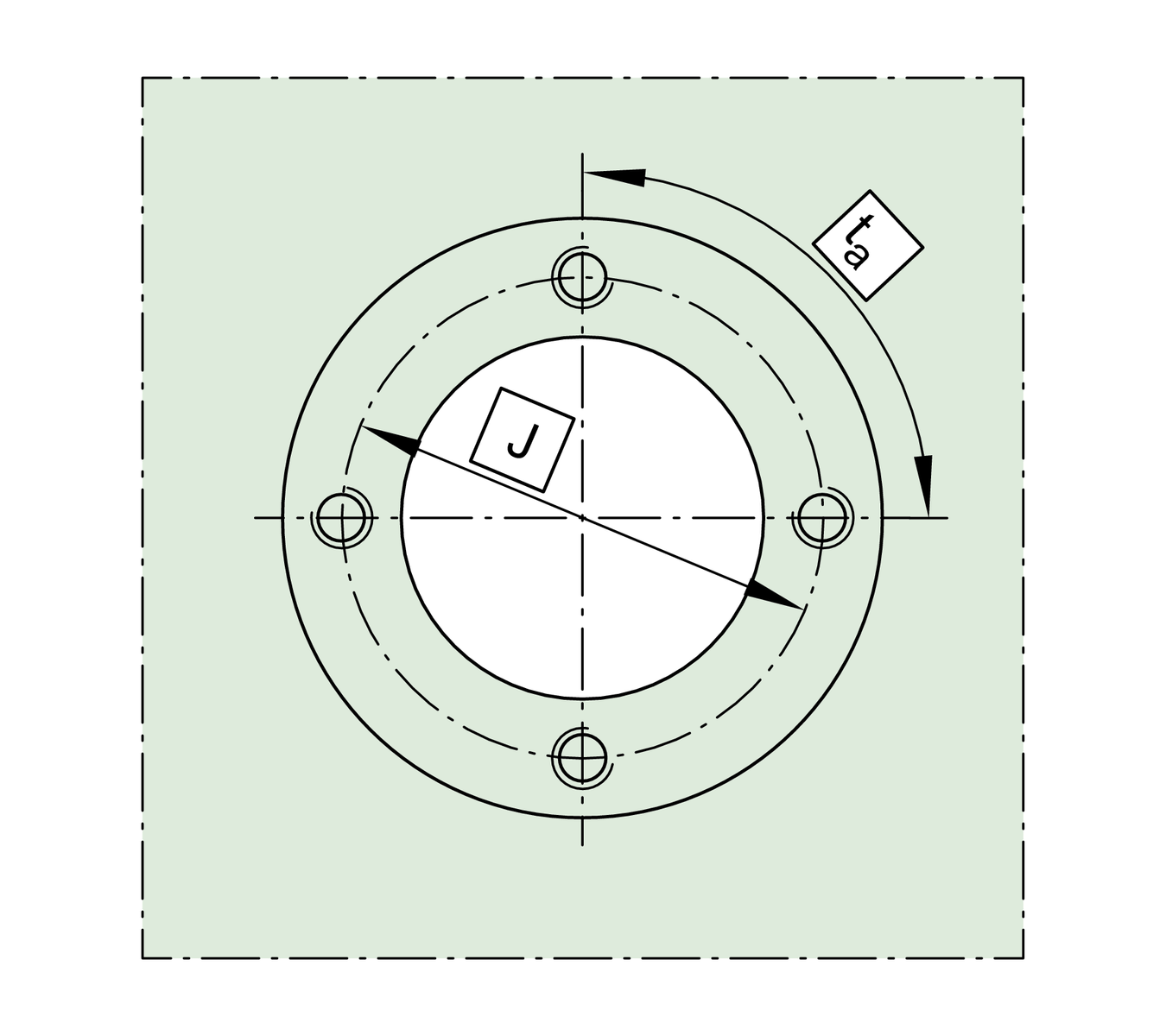

n a	Număr de orificii în construcția adiacentă	4
t a	Unghi de separare orificii în construcția adiacentă	90 °
	Filet racord pentru ungere	M6

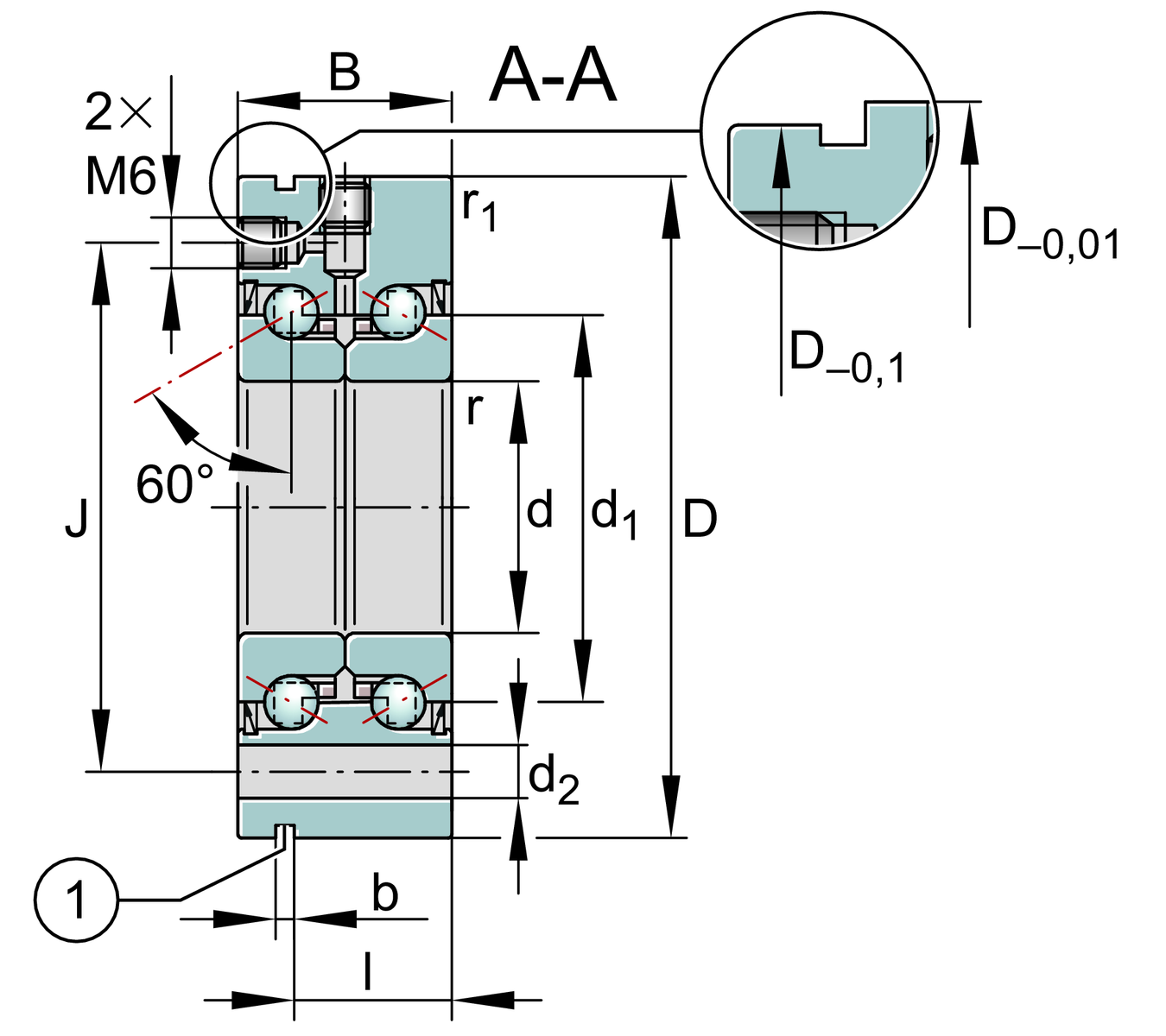

d 1	Diametru bordură inel interior	34,5 mm
r min	Dimensiune minimă a teșiturii	0,3 mm
r 1 min	Dimensiune minimă a teșiturii	0,6 mm
J	Diametru cerc de divizare găuri de fixare	53 mm
d 2	Diametru orificii de fixare	6,8 mm
b	Lățime canal de extragere	3 mm
I	Distanță canal de extragere	19 mm

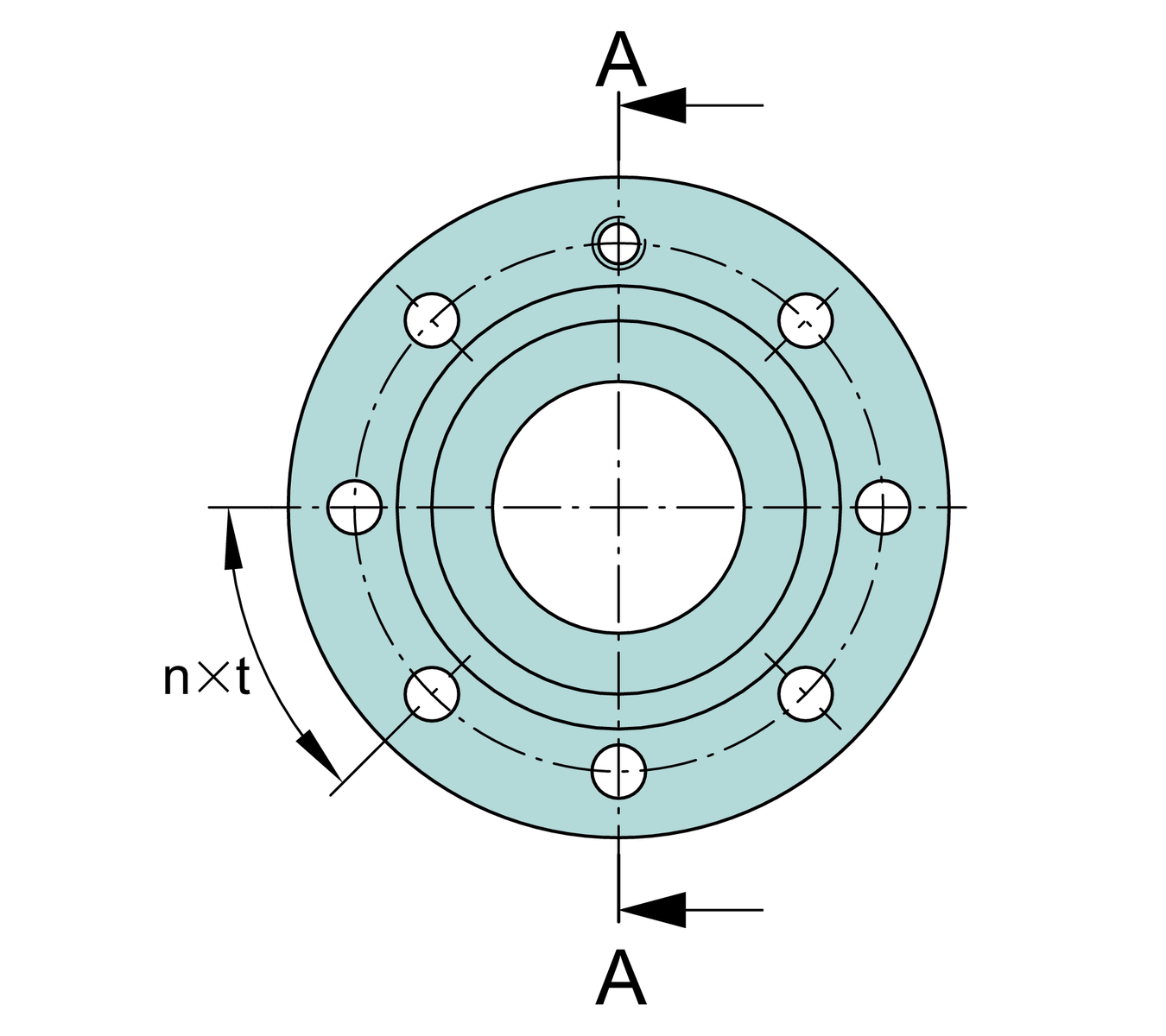

n	Număr orificii de fixare pe cerc	8
t	Unghi de separare orificii de fixare	45 °
a	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

c aL	Rigiditate axială	650 N/µm
c kL	Tilting rigidity	140 Nm/mrad
M m	Moment de inerție masic	0,273 kg*cm2
	Bătaie axială	2 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM20
	Piuliță de precizie INA recomandată pentru blocare axială	AM20
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	18 Nm
	Forță axială necesară pentru piulița de blocare	8.258 N
