IR15X20X13-XL+INA
Date tehnice INA/Schaeffler

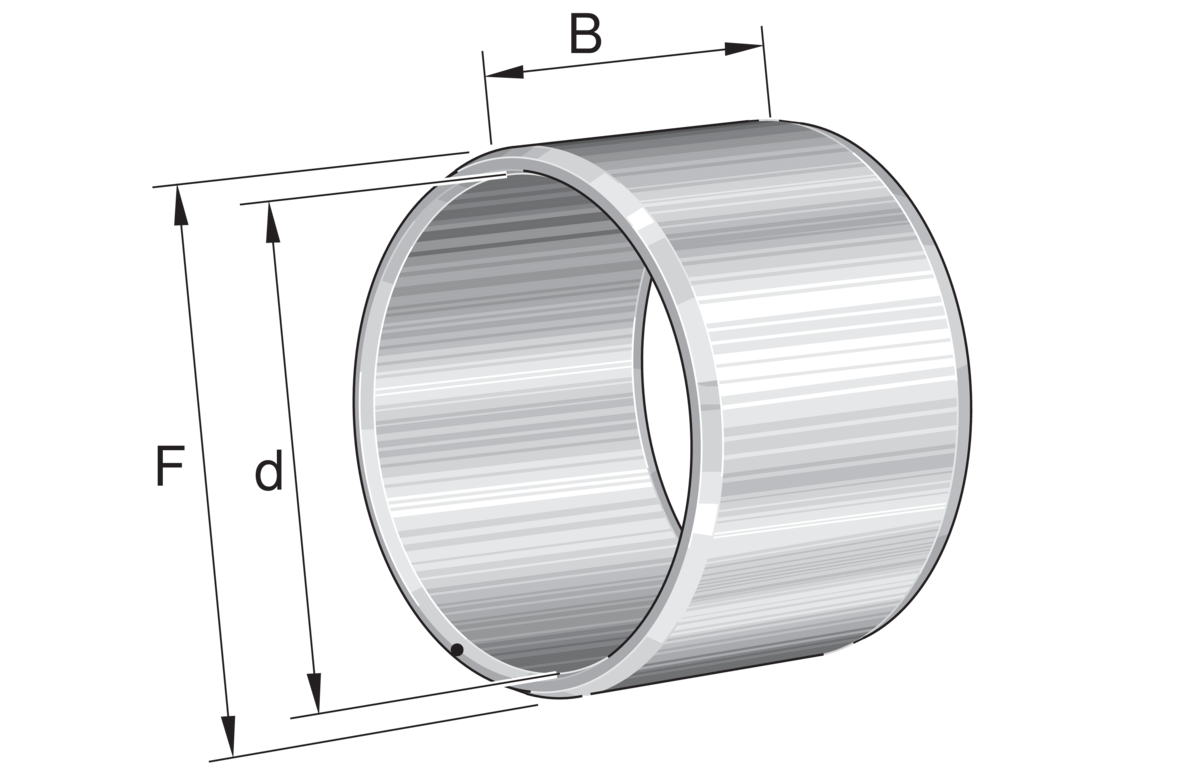

IR15X20X13-XL - Inel interior
Inel interior IR..-XL, cylindrical
d15 mmDiametru interior
B13 mmLățime
Prezentare produs
| Cod produs | IR15X20X13-XL |
|---|---|
| Tip produs | Inel interior |
| Marcă | INA |
| Număr material Schaeffler | 0000208690000 |
| Tip de bază | IR15X20X13 |
| Masă | 13.27 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Orificiu de ungere | Fără | |
| Rail connector | Fără |

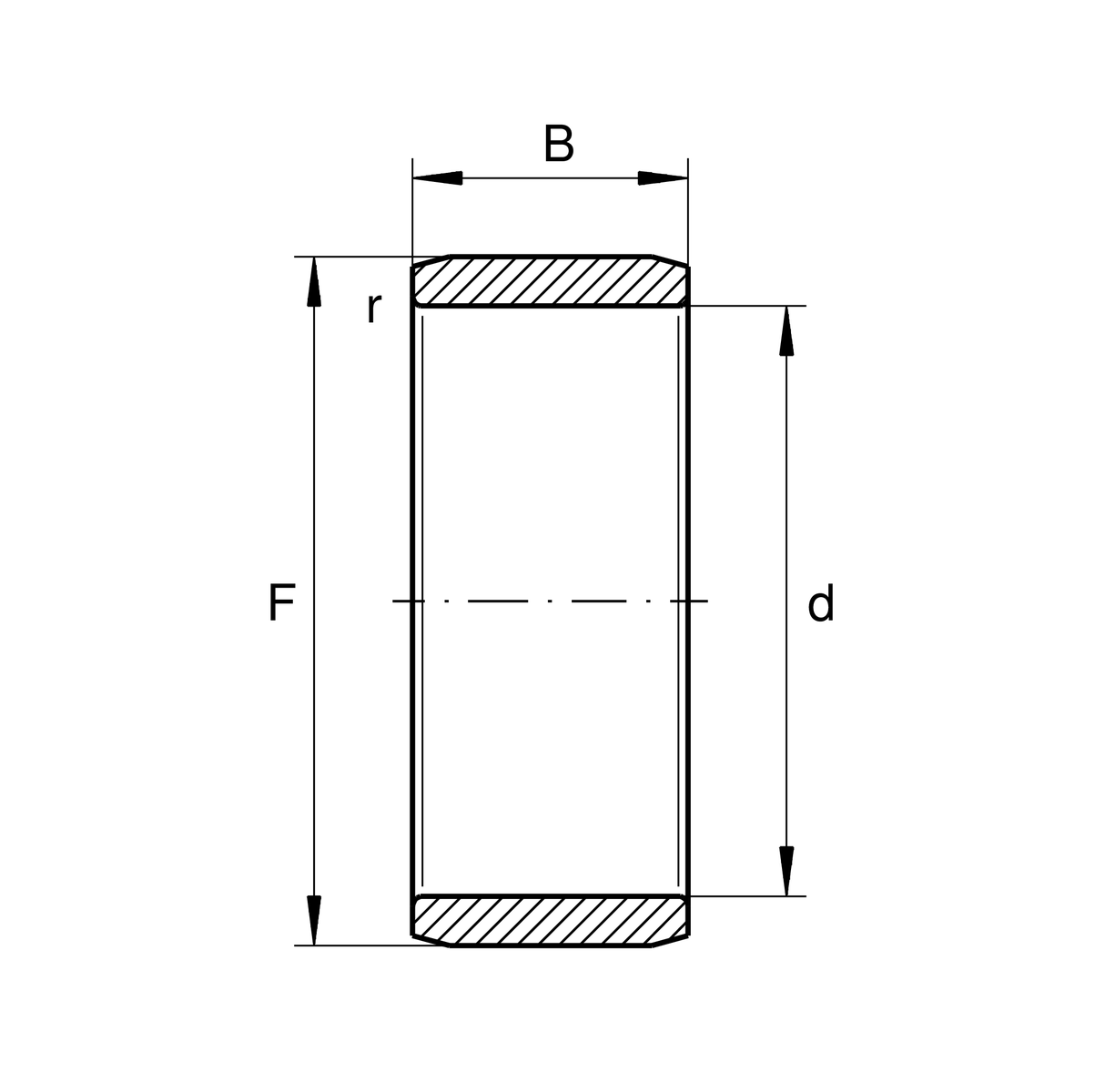

Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| F | Diametru cale de rulare inel interior | 20 mm |
| B | Lățime | 13 mm |
| Toleranță superioară diametru cale de rulare | 0 mm | |
| Toleranță inferioară diametru cale de rulare | -0,012 mm | |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| ≈m | Masă | 13,27 g |
Documente
- Fișă tehnică produs IR15X20X13-XLPDF produs
- MH1 Principii tehniceBroșură tehnică
