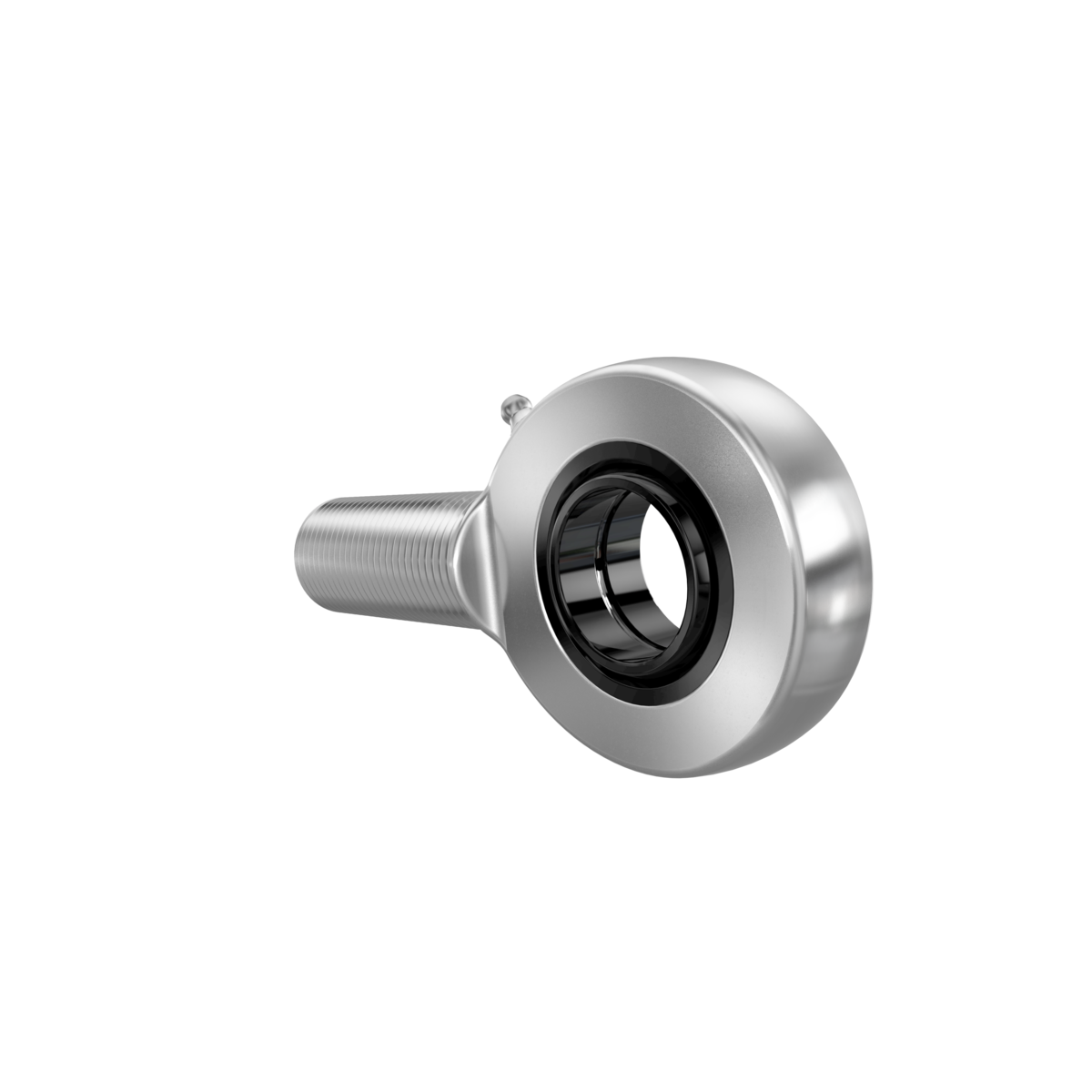

GAR30-DO-2RS+INA
Date tehnice INA/Schaeffler
GAR30-DO-2RS - Cap de bară
Cap de bară cu filet exterior, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip M, execuție etanșată
C r81.000 NSarcină dinamică de bază, radială
C 0r119.000 NSarcină statică de bază, radială
d30 mmDiametru interior rulment
D47 mmDiametru exterior rulment
B22 mmLățime inel interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAR30-DO-2RS |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066340950000 |
| Tip de bază | GAR30-DO-2RS |
| Cod BearingX | GAR30-DO-2RS |
| Masa | 0.882 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | DIN71412-AS6 (tapered grease nipple) | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | 2RS | Lip etanșări pe ambele părți |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet exterior |
Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 81.000 N |
| C 0r | Sarcină statică de bază, radială | 119.000 N |
| d | Diametru interior rulment | 30 mm |
| D | Diametru exterior rulment | 47 mm |
| l 2 | Lungime totală cap cu filet exterior | 146,5 mm |
| B | Lățime inel interior | 22 mm |
| d 2 | Diametru exterior ochi | 73 mm |
| ≈m | Masă | 0,882 kg |

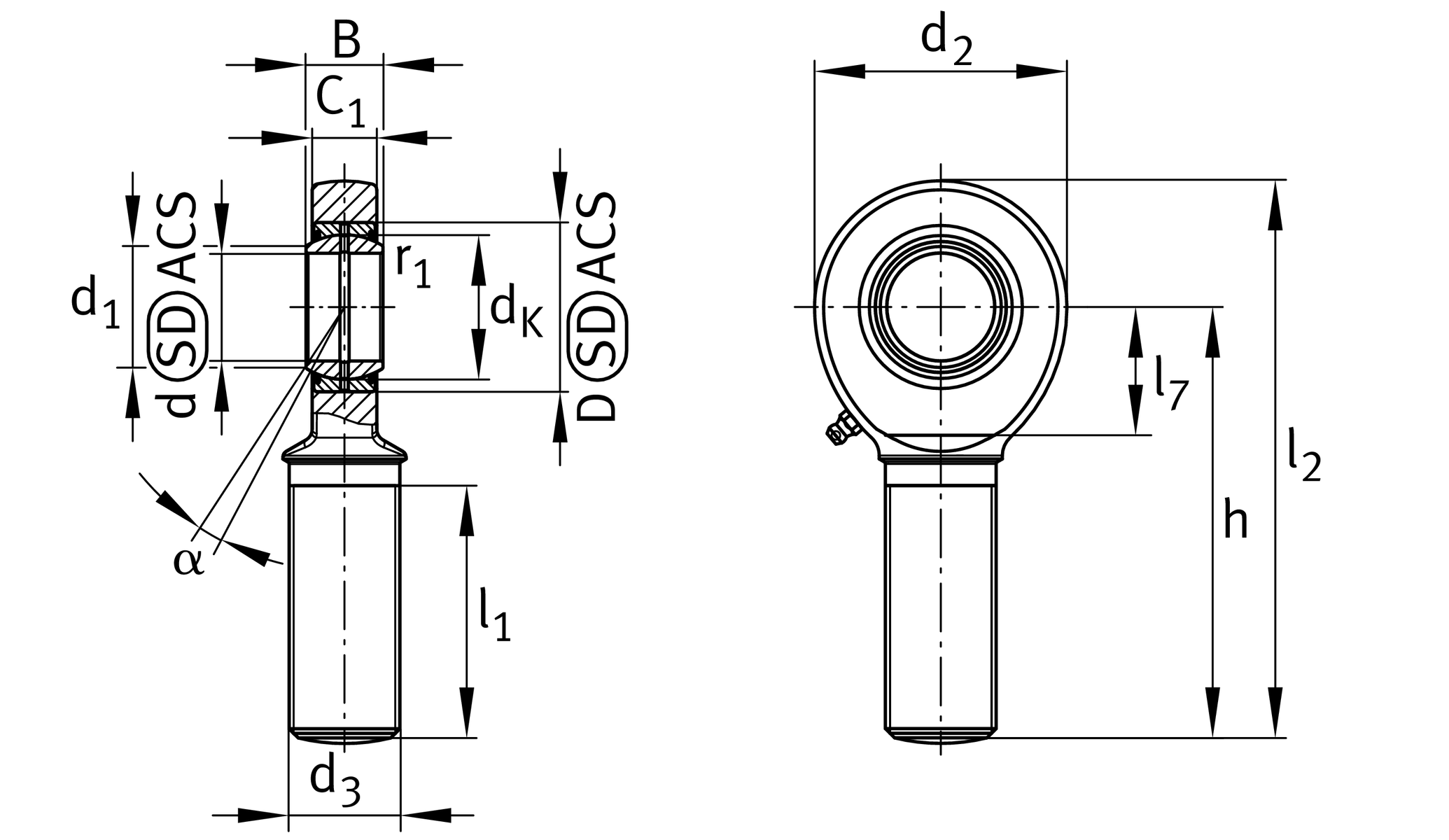

Dimensiuni de montaj
| d 1 | Diametru flanșă exterioară inel interior | 34,2 mm |
| r 1smin | Edge Spacing | 0,6 mm |
Dimensiuni detaliate
| d K | Diametru bilă | 40,7 mm |
| d 3 | Dimensiune filet | M30x2 |
| h | Shank Length Filet exterior rod | 110 mm |
| C 1 | Lățime of the rod end | 19 mm |
| α | Tilt angle | 6 ° |
| l 1 | Shank Length Filet exterior head | 65 mm |
| l 7 | Distanță găurire față de începutul arborelui | 37 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,01 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G r | Joc radial | 0,037 - 0,1 |
| G rmax | Joc radial maxim | 0,1 mm |
| G rmin | Joc radial minim | 0,037 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
