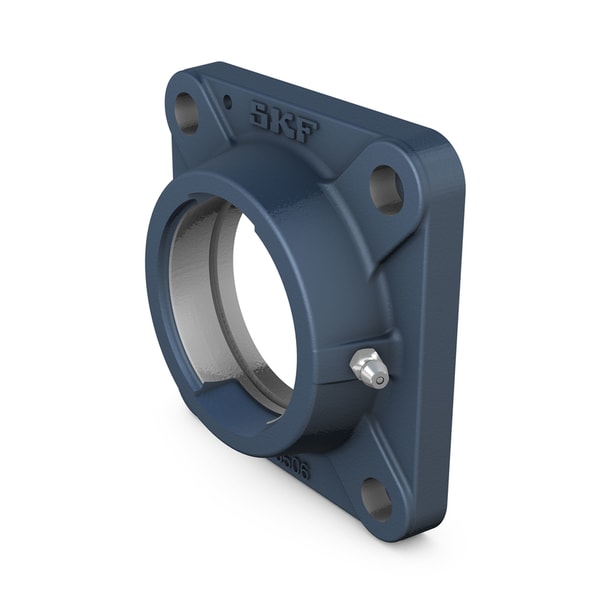

Fotografia produsului are caracter informativ
FY507M+SKF
Date tehnice produs
FY 507 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică72 mmDiametru de așezare sferică
Lățimea totală a carcasei34.5 mmLățimea totală a carcasei
Distanța centrală între găurile pentru șuruburi92 mmDistanța centrală între găurile pentru șuruburi
Tip carcasăCu flanșăTip carcasă
Tip carcasă cu flanșăPătratăTip carcasă cu flanșă
Numărul de găuri pentru șuruburi pentru fixare4Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FY 507 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 72 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 34.5 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 92 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Cu flanșă |
| Tip carcasă cu flanșă | Tip carcasă cu flanșă | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrificare | Găură de relubrificare | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.893 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 72 mm |
| Db1 | Diametru extern superior | 87 mm |
| Db2 | Diametru extern de bază | 95 mm |
| Dc | Diametru de centrare | 106.4 mm |
| A | Lățimea totală | 34.5 mm |
| A1 | Lățimea flanșei | 13 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 21 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 24.5 mm |
| J | Distanța centrală între găurile pentru șuruburi | 92 mm |
| L | lungimea totală | 118 mm |
| N | Diametru al găurii pentru șurub de atașare | 14 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 22.5 mm |
| DN | Diametru al sferei de cap al racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 106 mm |
| J7 | Offset axial al pinilor de ghidare | 29 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de atașare, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de atașare, inch | 0.5 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 207 |
