6020-2Z+FAG

Date tehnice FAG/Schaeffler

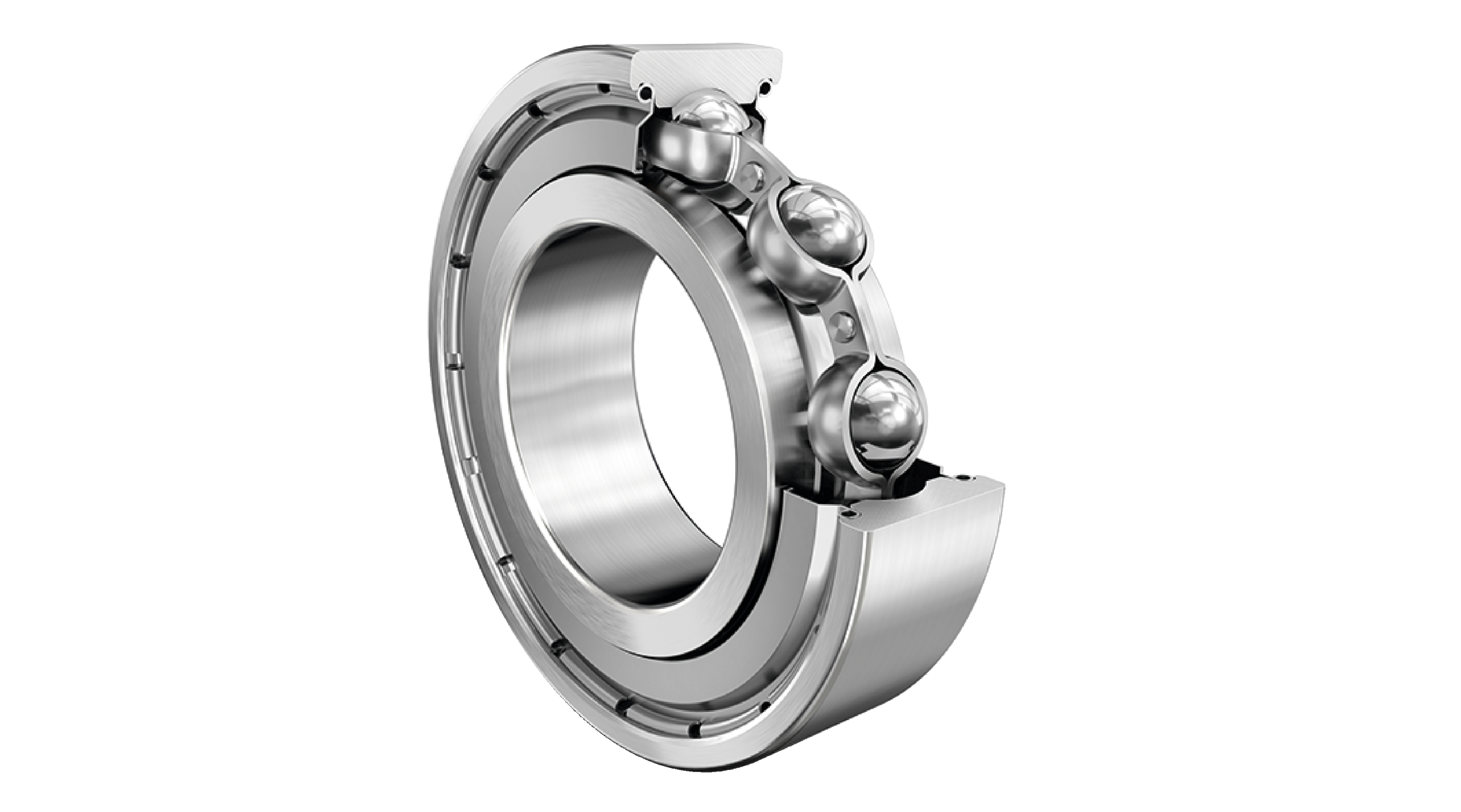

6020-2Z - Rulment radial rigid cu bile

Rulment radial rigid cu bile 60..-2Z, pe un singur rând, șaibe de protecție, colivie din tablă de oțel

d100 mmDiametru interior

D150 mmDiametru exterior

B24 mmLățime

C r64.000 NSarcină dinamică de bază, radială

C 0r54.000 NSarcină statică de bază, radială

n G5.200 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Tip etanșare	2Z	șaibe de protecție fără contact pe ambele părți
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

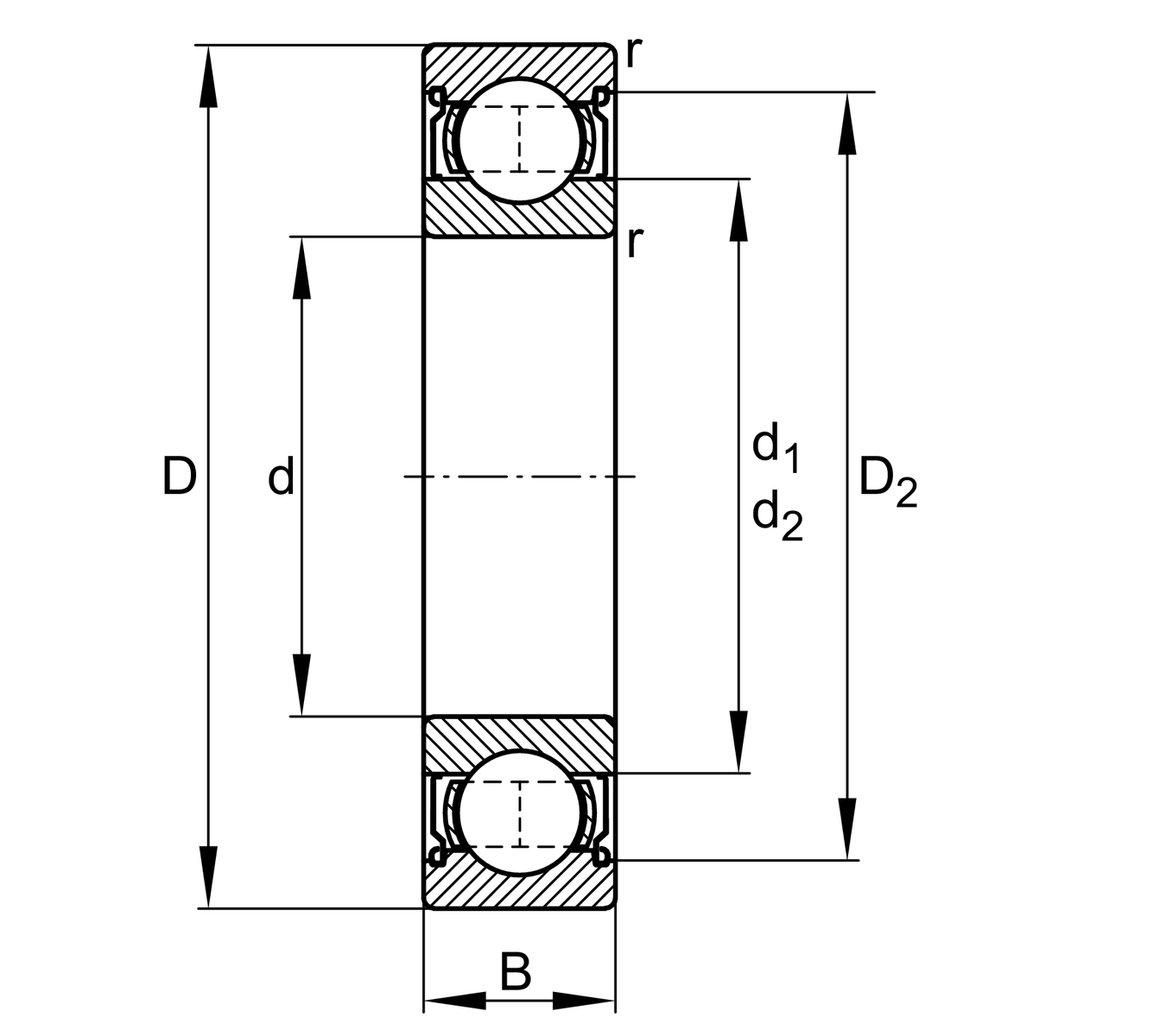

d	Diametru interior	100 mm
D	Diametru exterior	150 mm
B	Lățime	24 mm
C r	Sarcină dinamică de bază, radială	64.000 N
C 0r	Sarcină statică de bază, radială	54.000 N
C ur	limită de sarcină la oboseală, radială	3.050 N
n G	Turație limită	5.200 1/min
n ϑr	Turație de referință	5.100 1/min
≈m	Masă	1,29 kg

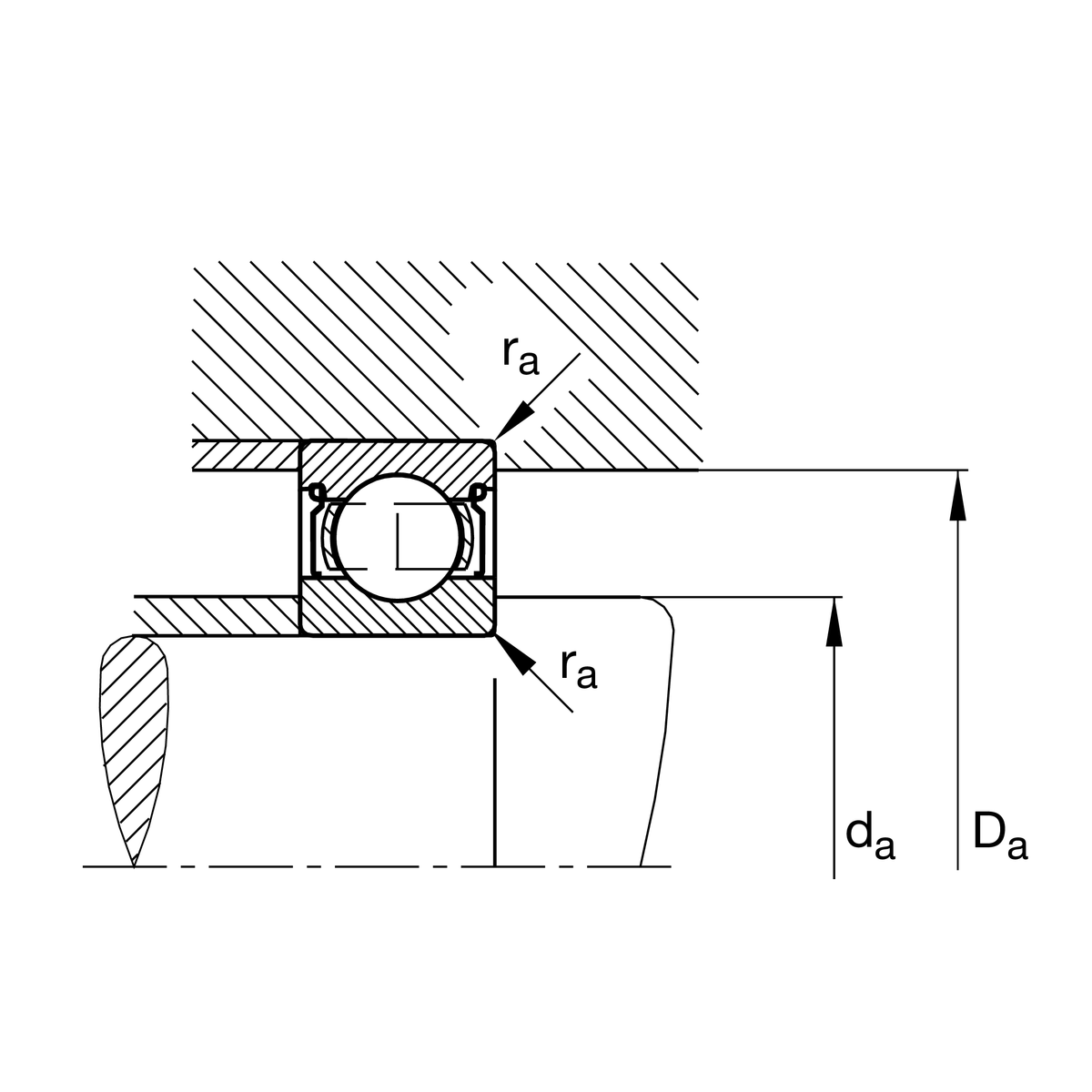

d a min	Diametrul minim al umărului arborelui	107 mm
D a max	Diametrul maxim al umărului carcasei	143 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	134,12 mm
D 2	Diametrul calibrului inelului exterior	137,3 mm
d 1	Diametrul umărului inelului interior	116,2 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

15,8
