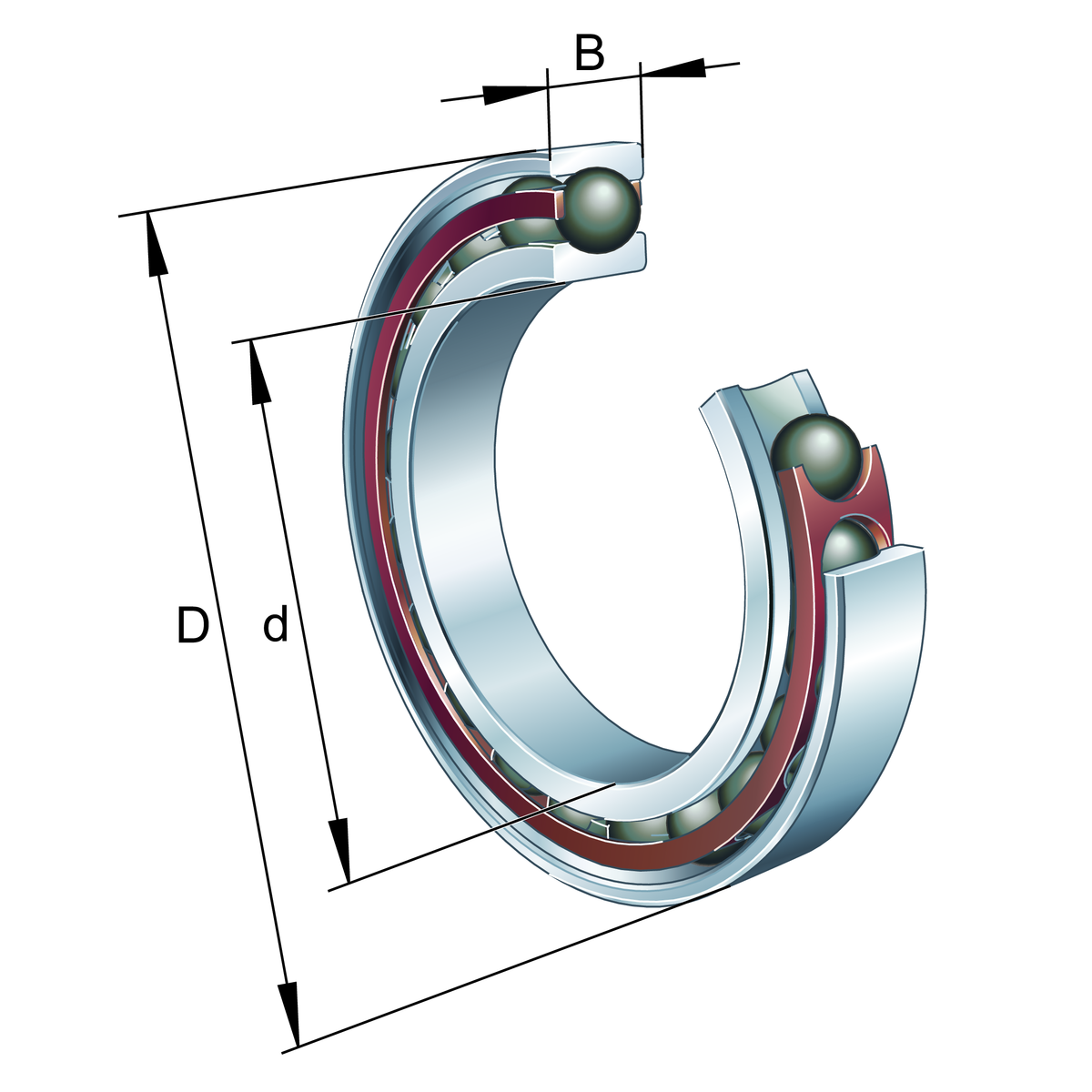

Fotografia produsului are caracter informativ
HCB71916-C-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler
HCB71916-C-T-P4S-UL - Rulment de precizie pentru arbore principal
Rulment de precizie pentru arbore principal HCB719..-C, ajustat, în perechi sau seturi, unghi de contact α = 15°, cu bile ceramice, toleranțe restrânse
d80 mmDiametru interior
D110 mmDiametru exterior
B16 mmLățime
C r36.000 NSarcină dinamică de bază, radială
C 0r24.300 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | HCB71916-C-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191797740000 |
| Tip de bază | HCB71916 |
| Cod BearingX | HCB71916-C-T-P4S |
| Masa | 310.4 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | C | Unghi de contact 15° |
| Tip etanșare | Fără | Neetanșat |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |

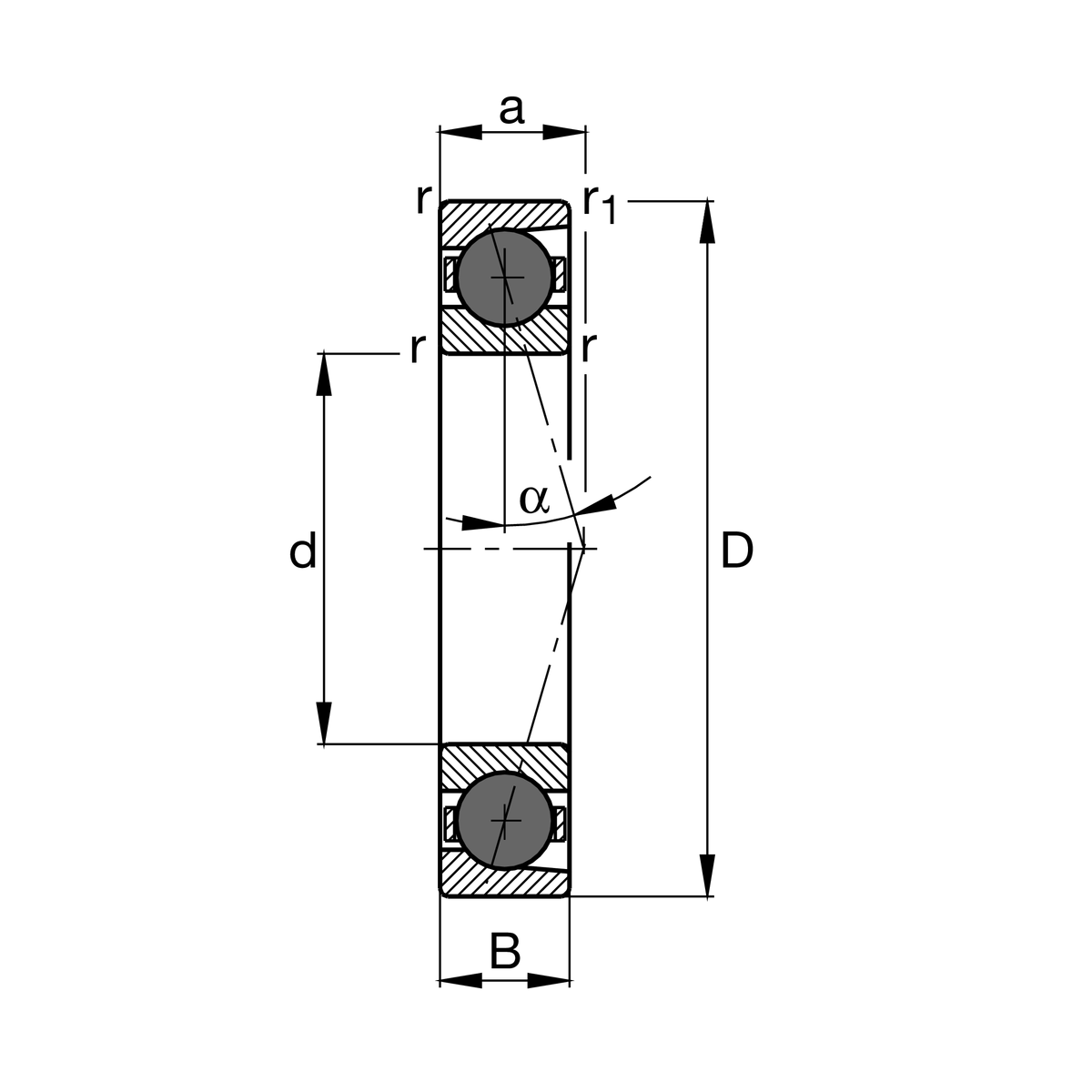

Dimensiuni principale și date de performanță
| d | Diametru interior | 80 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 16 mm |
| C r | Sarcină dinamică de bază, radială | 36.000 N |
| C 0r | Sarcină statică de bază, radială | 24.300 N |
| C ur | Limită de sarcină la oboseală, radială | 1.960 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 17.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 26.000 1/min |
| ≈m | Masă | 310,4 g |

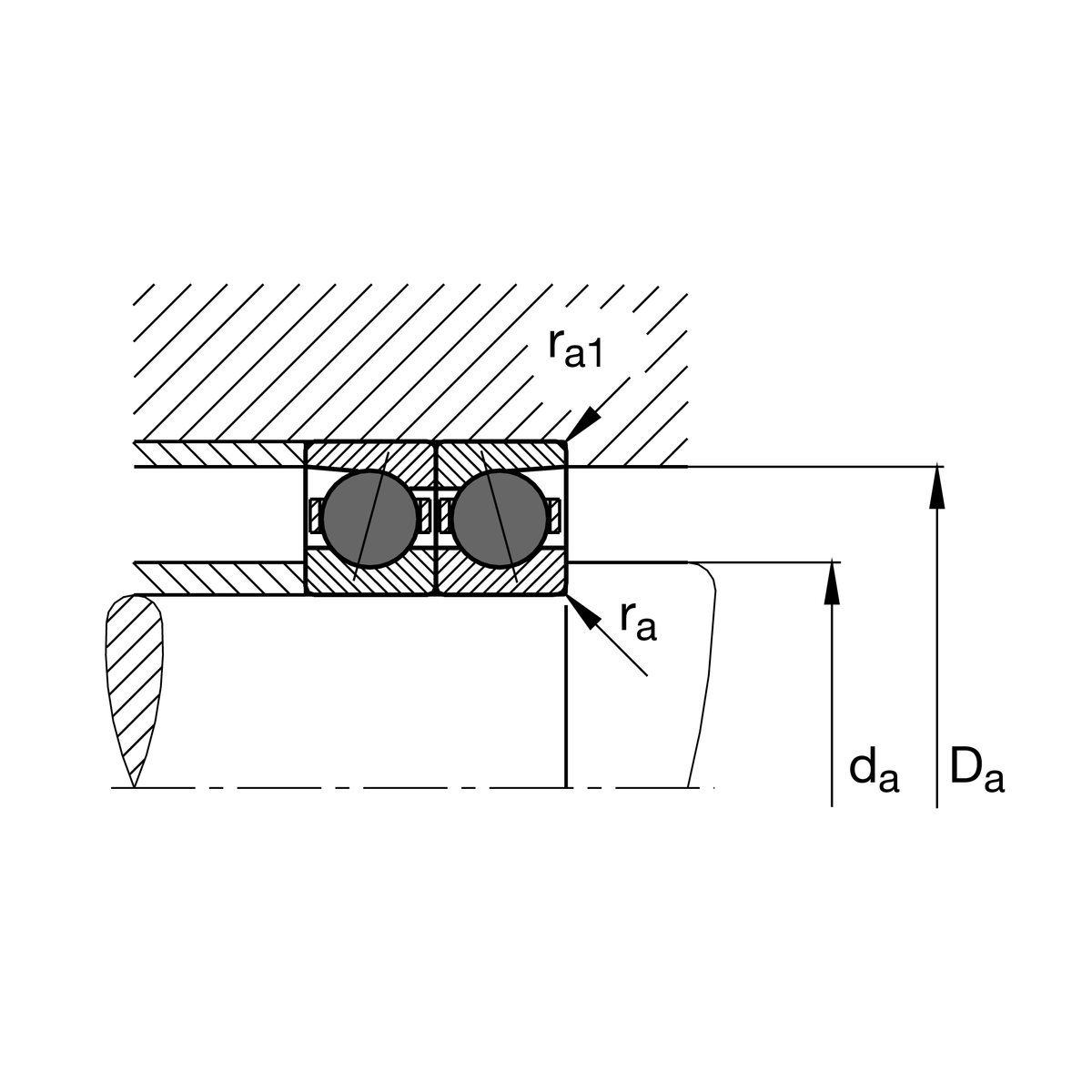

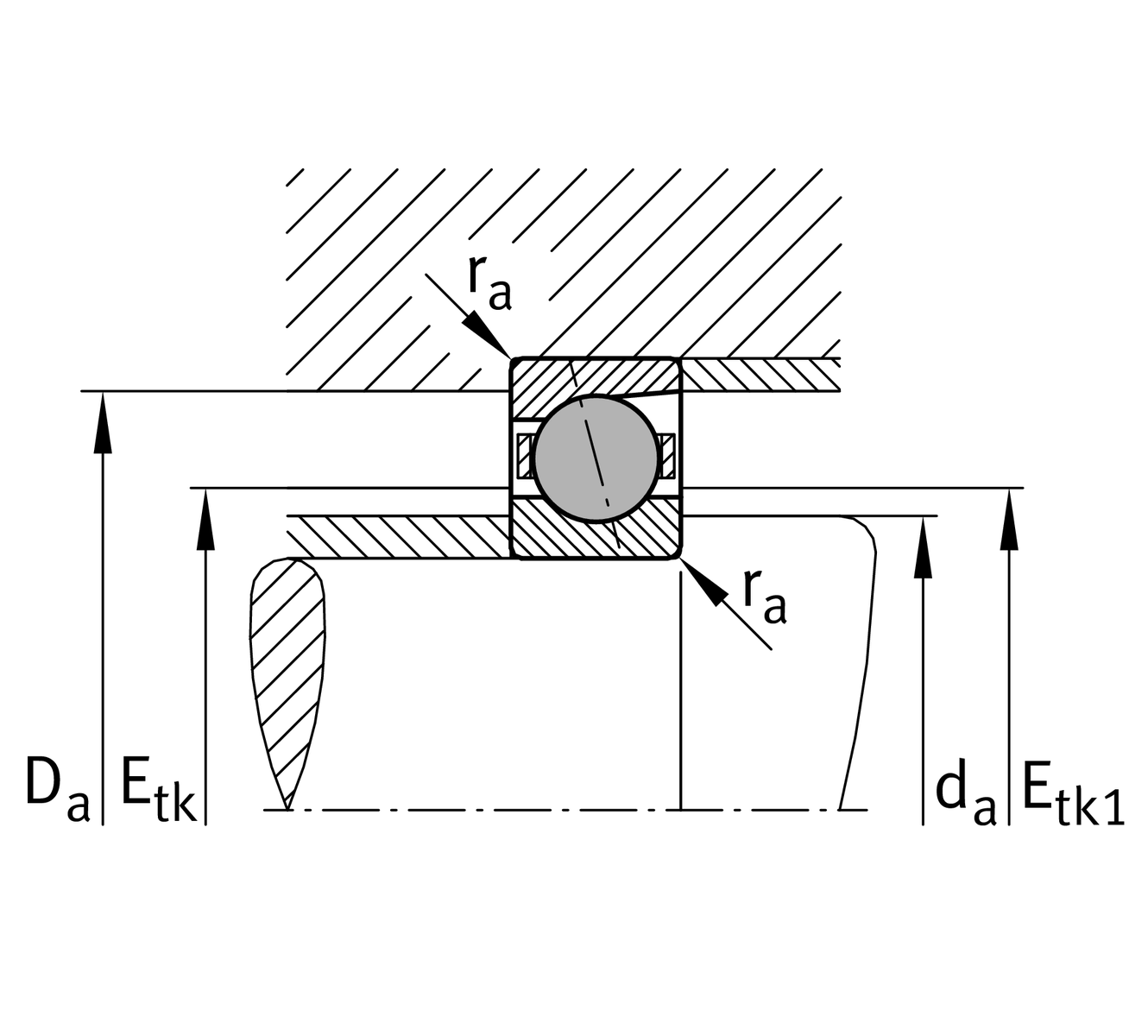

Dimensiuni de montaj
| d a | Diametru umăr arbore | 86 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 104 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 0,6 mm |
| r a1 max | Rază maximă a degajării | 0,3 mm |
| E tk min | Diametru minim cerc orificii de injecție | 89,3 mm |
| E tk max | Diametru maxim cerc orificii de injecție | 92,2 mm |
| E tk1 min | Diametru minim cerc orificii de injecție | 89,3 mm |
| E tk1 max | Diametru maxim cerc orificii de injecție | 92,2 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 20,7 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1 mm |
| α | Unghi de contact | 15 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 84 N |
| F V M | Forță de preîncărcare medie | 321 N |
| F V H | Forță de preîncărcare ridicată | 686 N |
| K aE L | Forță de desprindere ușoară | 249 N |
| K aE M | Forță de desprindere medie | 1.004 N |
| K aE H | Forță de desprindere ridicată | 2.259 N |
| c a L | Rigiditate axială ușoară | 59 N/µm |
| c a M | Rigiditate axială medie | 101 N/µm |
| c a H | Rigiditate axială ridicată | 143 N/µm |
