23052-BE-XL-K-C3+FAG
Date tehnice FAG/Schaeffler
23052-BE-XL-K-C3 - Rulment oscilant cu role
Rulmenți oscilanți cu role 230..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12
d260 mmDiametru interior
D400 mmDiametru exterior
B104 mmLățime
C r1.670.000 NSarcină dinamică de bază, radială
C 0r2.600.000 NSarcină statică de bază, radială
n G1.850 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
Rulment mare
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 23052-BE-XL-K-C3 |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0614931550030 |
| Tip de bază | 23052 |
| Masă | 45.2 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | BE | Cu inel central cu buză liberă |
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Colivie | JPB | Colivie din tablă de oțel |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 260 mm |
| D | Diametru exterior | 400 mm |
| B | Lățime | 104 mm |
| C r | Sarcină dinamică de bază, radială | 1.670.000 N |
| C 0r | Sarcină statică de bază, radială | 2.600.000 N |
| C ur | limită de sarcină la oboseală, radială | 239.000 N |
| n G | Turație limită | 1.850 1/min |
| n ϑr | Turație de referință | 1.170 1/min |
| ≈m | Masă | 45,2 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 274,6 mm |
| d a max | Diametru maxim al umărului arborelui | 291 mm |
| D a max | Diametrul maxim al umărului carcasei | 385,4 mm |
| r a max | Rază maximă a degajării | 3 mm |
| d b min | Diametru minim al cavității bucșei | 272 mm |
| B a min | Lățime minimă a cavității bucșei | 13 mm |

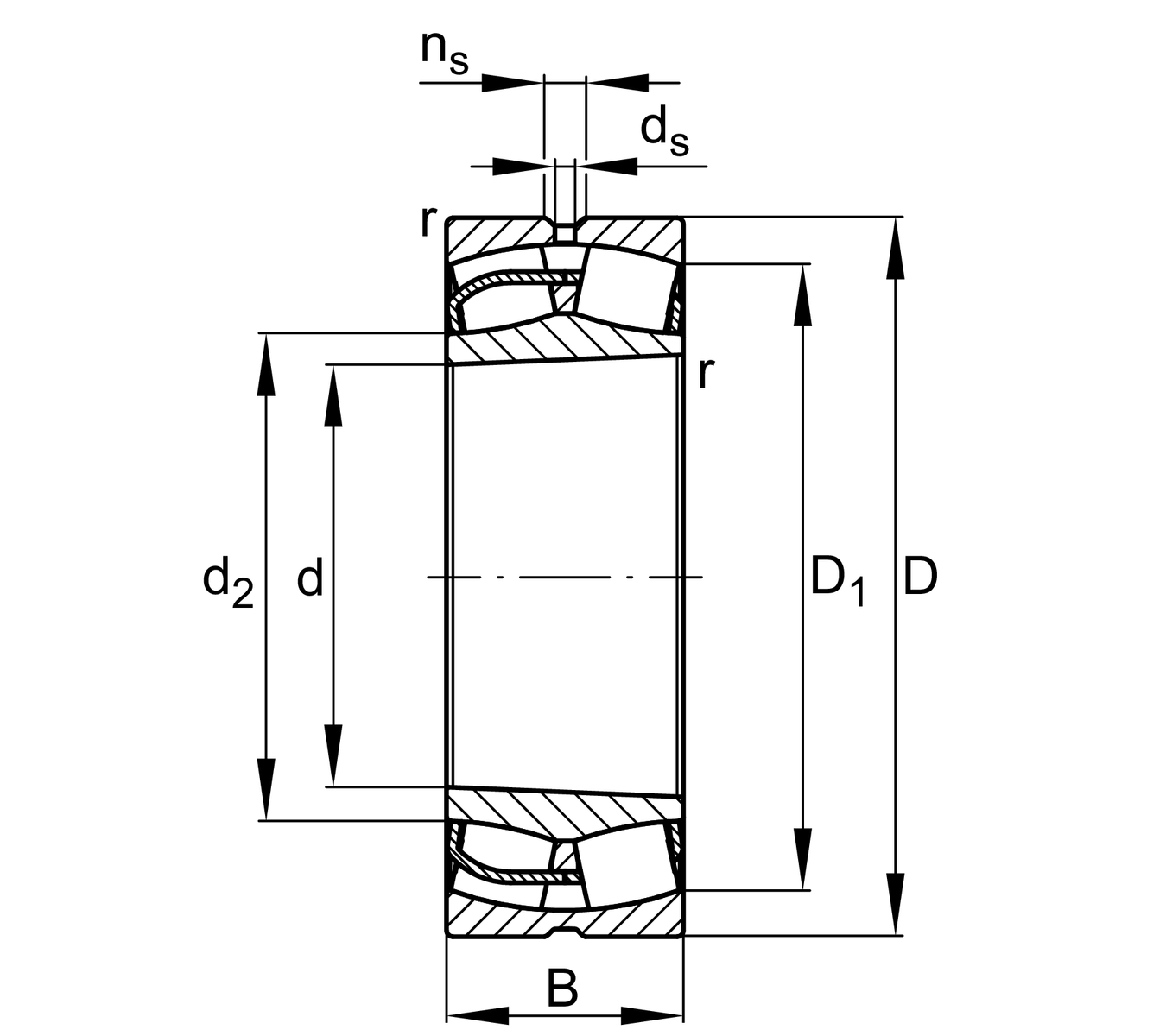

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 4 mm |
| D 1 | Diametru alezaj inel exterior | 358,7 mm |
| d 2 | Diametru cale de rulare a inelului interior | 295,5 mm |
| d s | Diametru orificiu de ungere | 9,5 mm |
| n s | Lățime canal de ungere | 17,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,23 |
| Y 1 | Factor de sarcină axială dinamică | 2,9 |
| Y 2 | Factor de sarcină axială dinamică | 4,31 |
| Y 0 | Factor de sarcină axială statică | 2,83 |
Informații suplimentare
| Bucșă de strângere | H3052X | |
| Bucșă de extracție | AH3052 |
