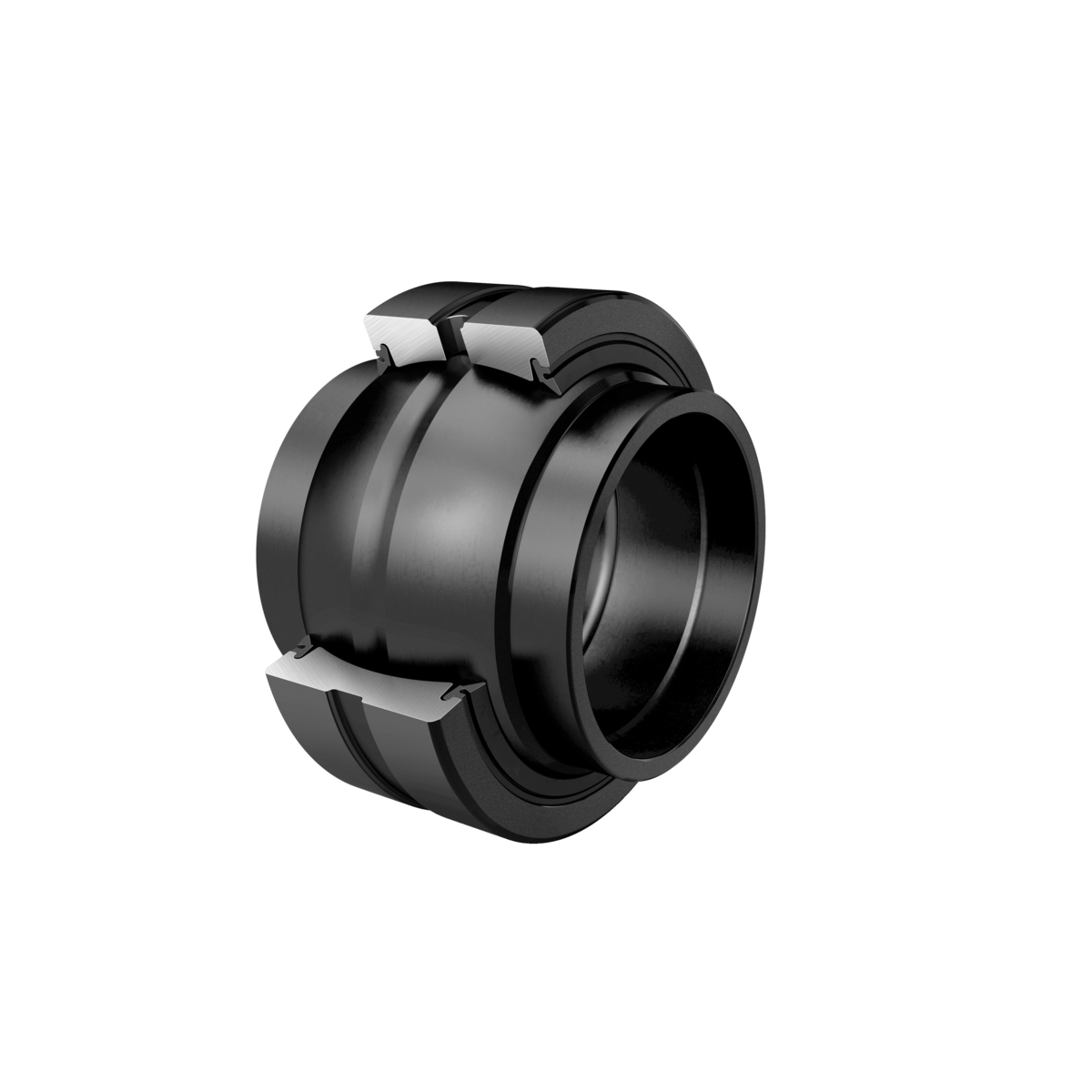

Fotografia produsului are caracter informativ
GE45-HO-2RS+INA
Date tehnice INA/Schaeffler
GE45-HO-2RS - Articulație sferică
Performanță ridicată Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, prelungiri cilindrice pe inelul interior, etanșat. Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață
d45 mmDiametru interior rulment
D68 mmDiametru exterior rulment
B40 mmLățime inel interior
C r166.000 NSarcină dinamică de bază, radială
C 0r638.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GE45-HO-2RS |
|---|---|
| Tip produs | Articulație sferică |
| Marcă | INA |
| Număr material Schaeffler | 0066531460000 |
| Tip de bază | GE45-HO |
| Cod BearingX | GE45-HO-2RS |
| Masa | 0.432 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere required | |
| Material | Steel | |
| Tip etanșare | 2RS | Lip etanșări pe ambele părți |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Acoperire | Durotect M | Inel interior și exterior acoperite cu Durotect M (fosfat de mangan) |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 45 mm |
| D | Diametru exterior rulment | 68 mm |
| B | Lățime inel interior | 40 mm |
| C r | Sarcină dinamică de bază, radială | 166.000 N |
| C 0r | Sarcină statică de bază, radială | 638.000 N |
| ≈m | Masă | 0,432 kg |

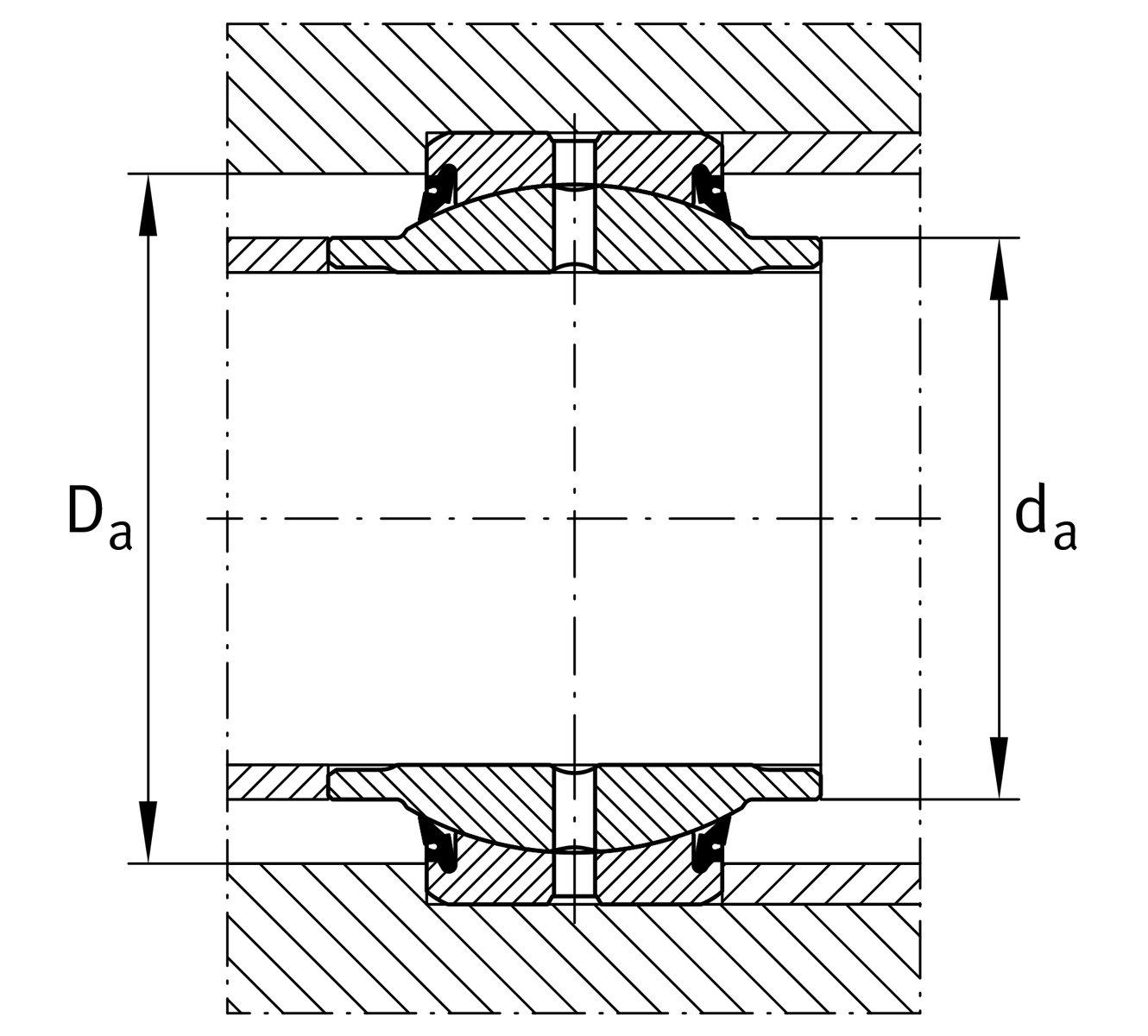

Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,3 mm |
| r 2smin | Edge Spacing | 1 mm |
| d a max | Connection measure Inel interior | 51,5 mm |
| D a min | Diametru conexiune carcasă | 57 mm |

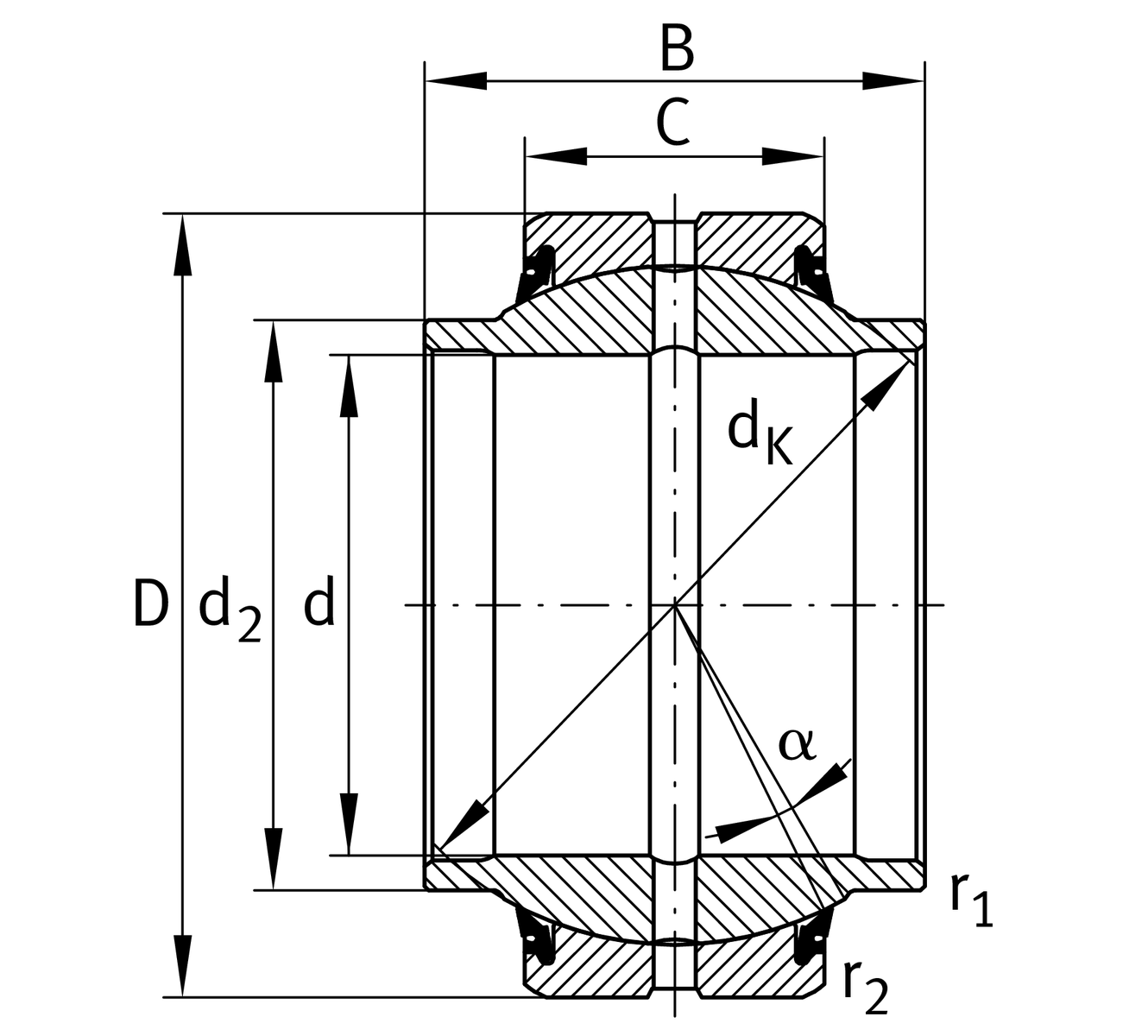

Dimensiuni detaliate
| C | Lățime Inel exterior | 25 mm |
| d K | Diametru bilă | 60 mm |
| α | Tilt angle | 3 ° |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,012 mm |
| D OT | Diametru exterior, toleranță superioară | 0 mm |
| D UT | Diametru exterior, toleranță inferioară | -0,013 mm |
| B OT | Lățime inel interior, toleranță superioară | 0,3 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,3 mm |
| C OT | Lățime inel exterior, toleranță superioară | 0 mm |
| C UT | Lățime inel exterior, toleranță inferioară | -0,3 mm |
| G r | Joc radial | 0,06 - 0,12 |
| G rmax | Joc radial maxim | 0,12 mm |
| G rmin | Joc radial minim | 0,06 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
