KTSOS25-PP-AS+INA
Date tehnice INA/Schaeffler

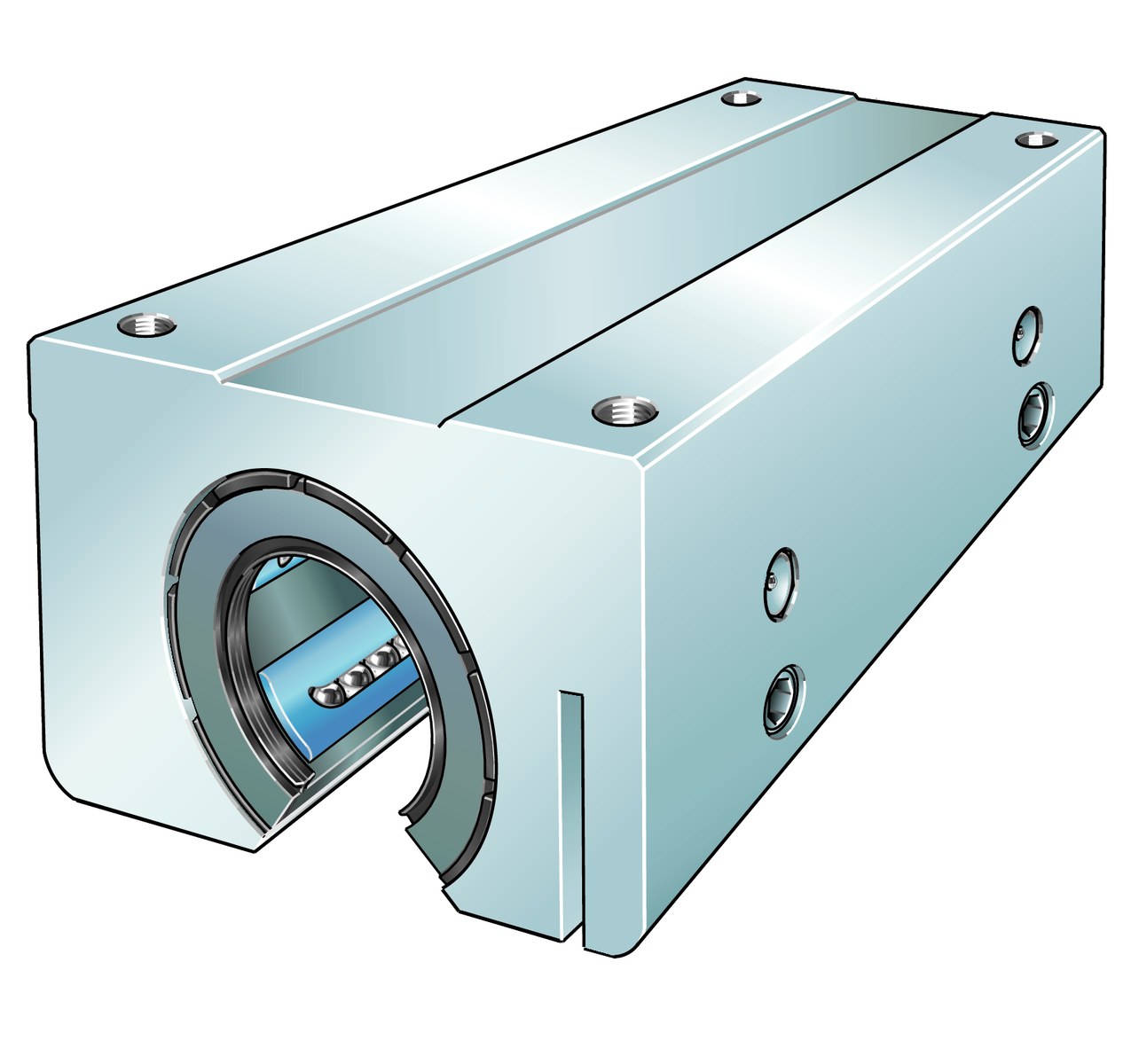

KTSOS25-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; execuție deschisă, adjustable clearance, cu self-aligning linear ball bearing, contact etanșări pe ambele părți
B78 mmLățime
Prezentare produs
| Cod produs | KTSOS25-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0068435140000 |
| Tip de bază | KTSOS25 |
| Masa | 1.06 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 25 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 1,06 kg |

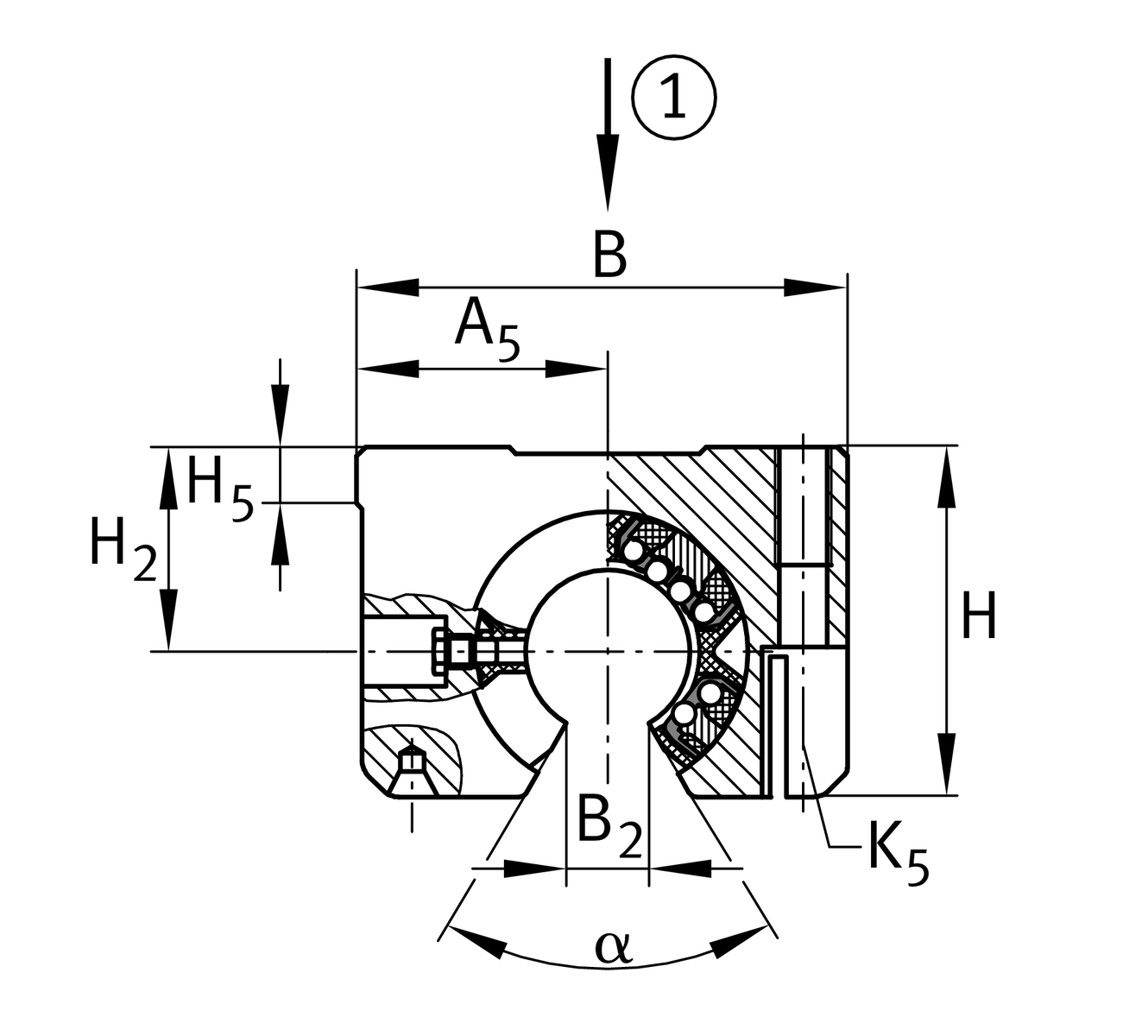

Dimensiuni principale și date de performanță

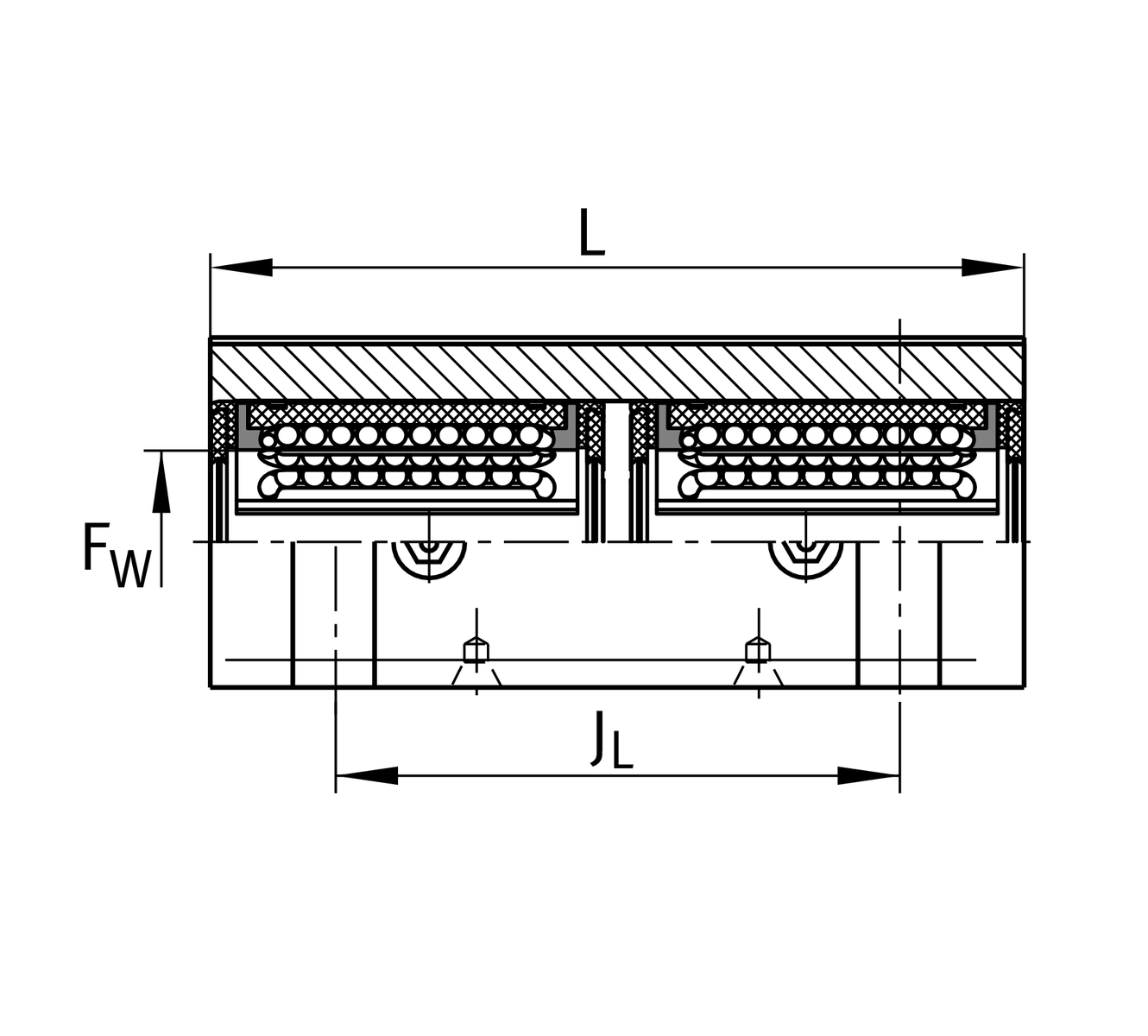

| F W | Diameter of ball complement | 25 mm |
| H | Înălțime | 51 mm |
| L | Length | 122 mm |
| B | Lățime | 78 mm |
| C max | Capacitate dinamică | 6.400 N |
| C 0 max | Capacitate statică | 8.600 N |

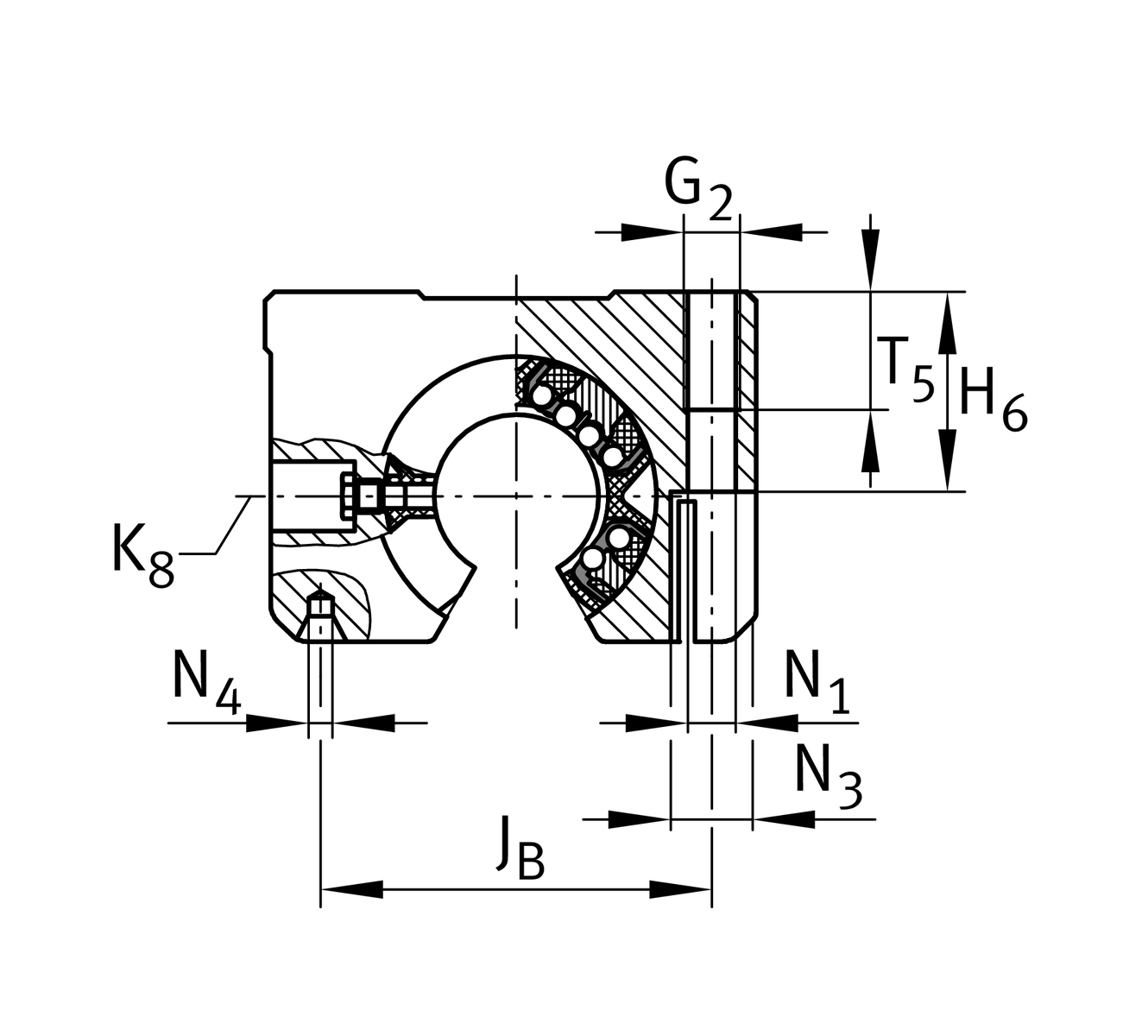

Dimensiuni de montaj
| J B | 60 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | 39 mm | |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| B 2 | 12,5 mm | |
| J L | Distanță | 94 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| L 6 | Distanță | 44 mm |
| H 2 | Înălțime centru | 30 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 5 | 8,8 mm | |
| T 5 | 22 mm | |
| H 6 | 29 mm | |
| G 2 | M10 | |
| N 1 | 8,4 mm | |
| N 4 | 2.5x5.3 | |
| N 3 | 15 mm | |
| K 5 | M8 | |
| K 8 | Niplu de ungere | NIP5MZ |

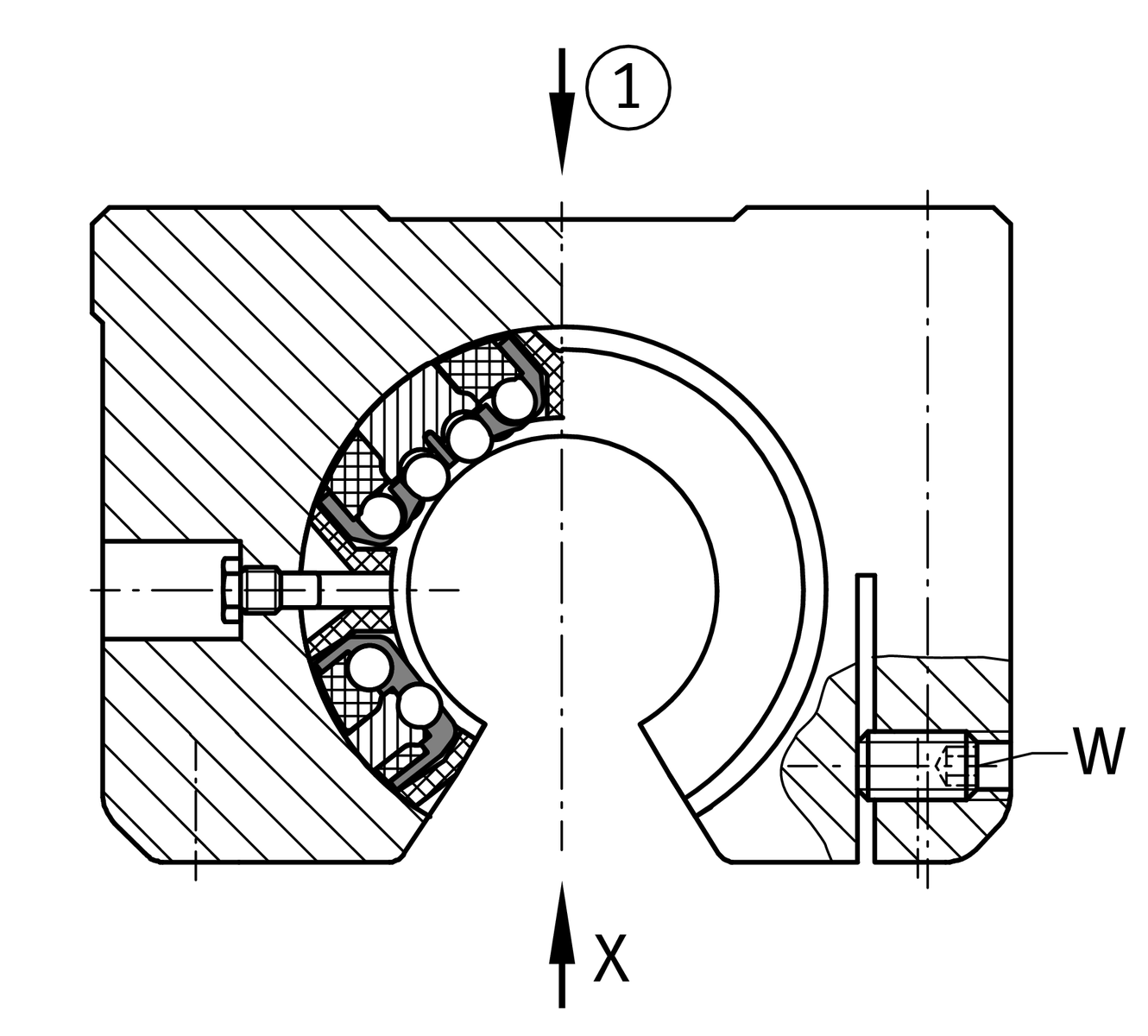

| W | Lățime across flats | 3 mm |
| α | Angle | 57 ° |
Documente
- Fișă tehnică produs KTSOS25-PP-ASPDF produs
- Linear bearingsCatalog
