KGSNG12-PP-AS+INA
Date tehnice INA/Schaeffler
KGSNG12-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu self-aligning linear ball bearing, etanșat, uns, cu posibilitate de relubrifiere
B43 mmLățime
Prezentare produs
| Cod produs | KGSNG12-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0042459890000 |
| Tip de bază | KGSNG12 |
| Masa | 0.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 8 | |
| ≈m | Masă | 0,1 kg |

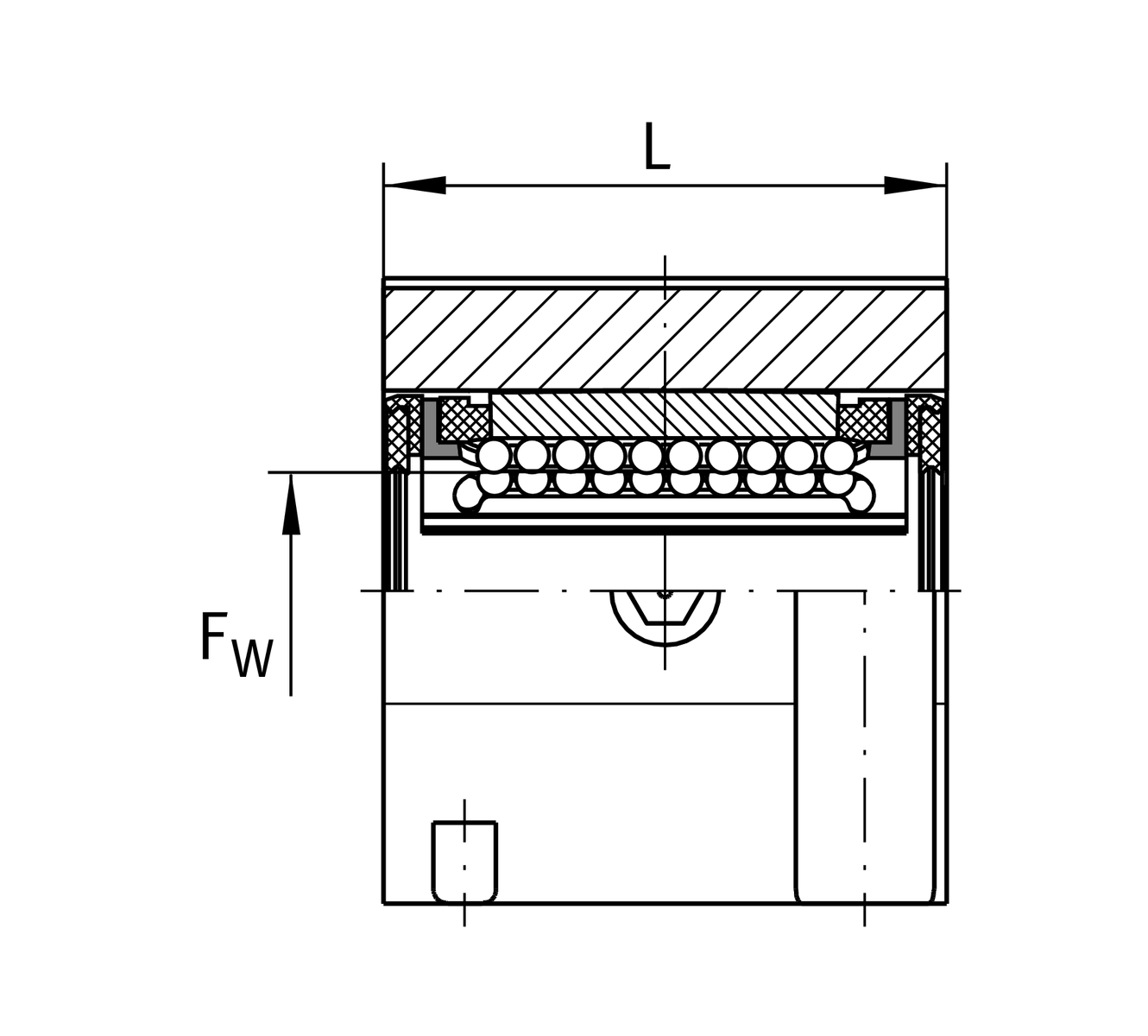

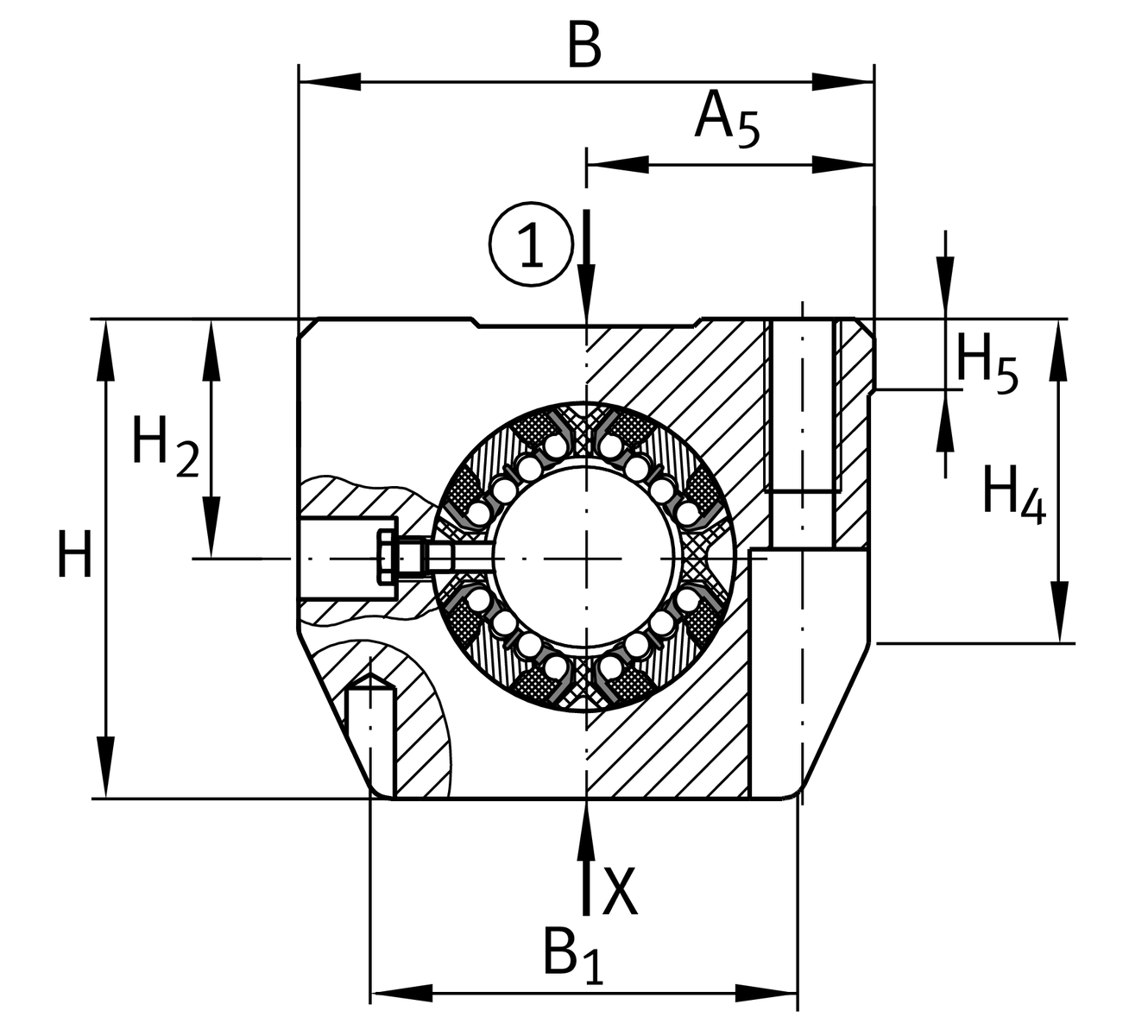

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 12 mm |
| H | Înălțime | 35 mm |
| B | Lățime | 43 mm |
| L | Length | 32 mm |
| C max | Capacitate dinamică | 900 N |
| C 0 max | Capacitate statică | 1.100 N |

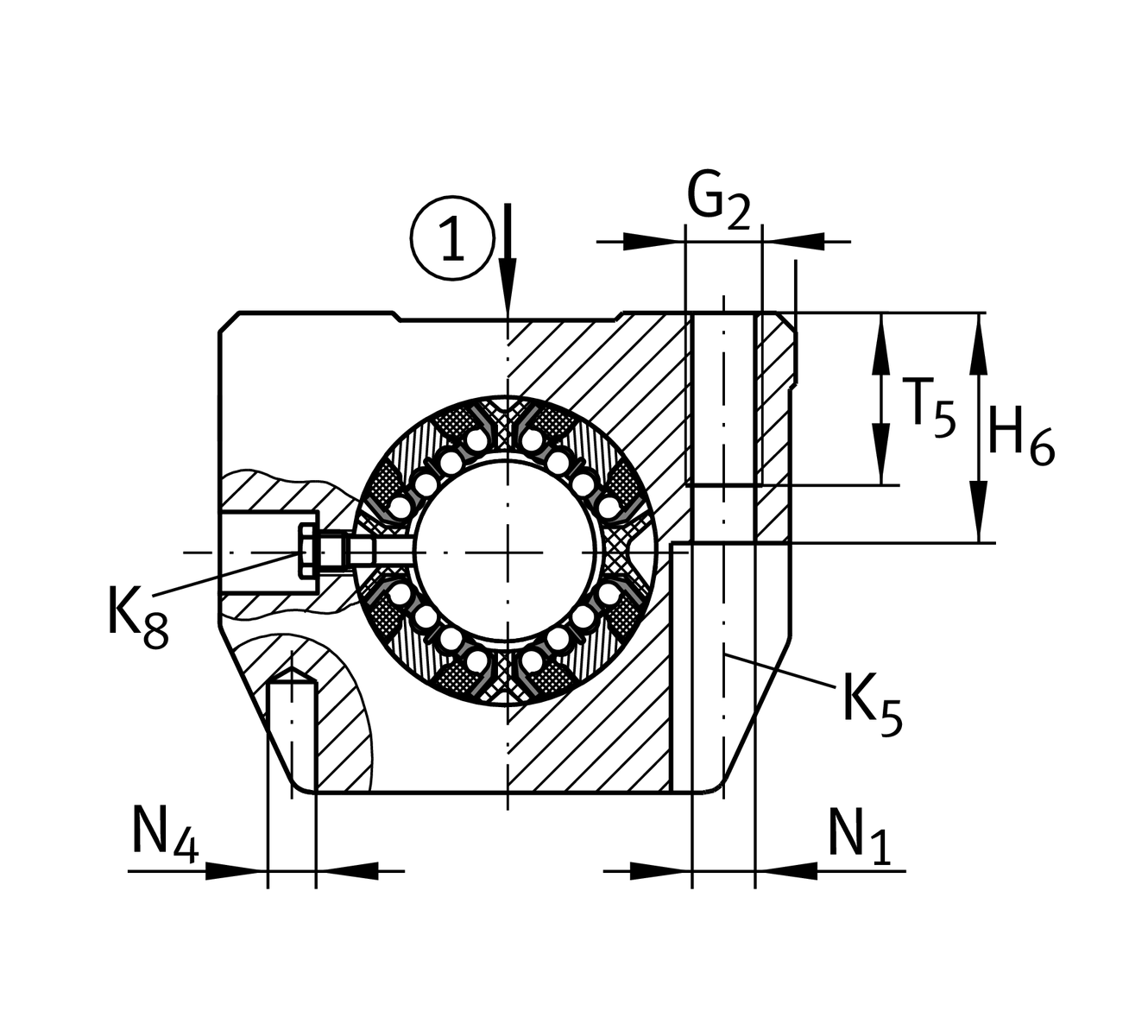

Dimensiuni de montaj
| J B | 32 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 34 mm | |
| A 5 | 21,5 mm | |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| J L | Distanță | 23 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Înălțime centru | 18 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 4 | 26,6 mm | |
| H 5 | 5,4 mm | |
| T 5 | 11 mm | |
| H 6 | 16,5 mm | |
| G 2 | M5 | |
| N 1 | 4,3 mm | |
| N 4 | 4 mm | |
| N 3 | 8 mm | |
| K 5 | M4 | |
| K 8 | Niplu de ungere | NIP4MZ |
Documente
- Fișă tehnică produs KGSNG12-PP-ASPDF produs
- Linear bearingsCatalog
