29413-E+SKF
Date tehnice produs

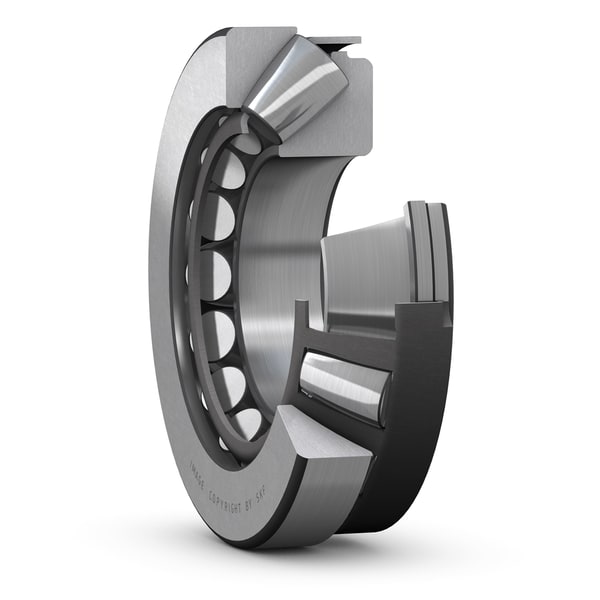

29413 E - Rulment cu role sferice pentru axial cu carcasă din oțel stampat
Rulment cu role sferice pentru axial cu carcasă din oțel stampat Rulmenții cu role sferice pentru axial suportă sarcini axiale foarte mari și sarcini radiale considerabile. Aceștia au cea mai mare capacitate de încărcare dintre toți rulmenții pentru axial, permițând aranjamente de rulmenți compacte, cu densitate mare de putere. Prin combinarea a două sau mai multe rulmenți cu role sferice pentru axial, este posibil să se creeze un aranjament de rulmenți care este fie auto-aliniat, permițând nealinierea arborelui, fie foarte rigid.
Diametru interior65 mmDiametru interior
Diametru exterior140 mmDiametru exterior
Înălțime45 mmÎnălțime
Capacitate de încărcare dinamică de bază455 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază1080 kNCapacitate de încărcare statică de bază
Viteză de referință2600 r/minViteză de referință
Prezentare produs
| Cod produs | 29413 E |
|---|---|
| Tip produs | Rulment cu role sferice pentru axial cu carcasă din oțel stampat |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 65 mm |
| Diametru exterior | Diametru exterior | 140 mm |
| Înălțime | Înălțime | 45 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 455 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 1080 kN |
| Viteză de referință | Viteză de referință | 2600 r/min |
| Viteză limită | Viteză limită | 4800 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Caracteristică de localizare, washer de carcasă | Caracteristică de localizare, washer de carcasă | Niciuna |
| Tip de găurire | Tip de găurire | Cilindric |
| Carcasă | Carcasă | Fierărie |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 11.3 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 3.13 kg |
| Cod eClass | Cod eClass | 23-05-11-03 |
| Cod UNSPSC | Cod UNSPSC | 31171507 |
Dimensiuni
| d | Diametru interior | 65 mm |
| D | Diametru exterior | 140 mm |
| H | Înălțime | 45 mm |
| d1 | Diametru exterior al washer-ului arborelui de pe fața laterală | ≈ 120 mm |
| D1 | Diametru umărului inelului exterior | ≈ 91.5 mm |
| B | Lățimea washer-ului arborelui sau lungimea găurii washer-ului arborelui care se potrivește pe arbore (rulmenți cu carcasă din oțel stampat) | 29.5 mm |
| B1 | Înălțimea washer-ului arborelui + carcasă | 39.8 mm |
| C | Înălțimea washer-ului de carcasă | 22 mm |
| s | Distanța de la fața laterală a washer-ului arborelui la punctul de presiune | 42 mm |
| r1,2 | Dimensiunea fazei washer-ului arborelui | min. 2 mm |
Dimensiuni de sprijin
| da | Diametru de sprijin al arborelui | min. 100 mm |
| db1 | Diametru de sprijin al inelului de distanțare | max. 72 mm |
| db2 | Diametru exterior al inelului de distanțare | max. 72 mm |
| Da | Diametru de sprijin al carcasei | max. 117 mm |
| ra | Raza de fillet | max. 2 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 455 kN |
| C0 | Capacitate de încărcare statică de bază | 1080 kN |
| Pu | limită de încărcare pentru oboseală | 137 kN |
| Viteză de referință | Viteză de referință | 2600 r/min |
| Viteză limită | Viteză limită | 4800 r/min |
| A | Factorul minim de încărcare axială | 0.11 |
