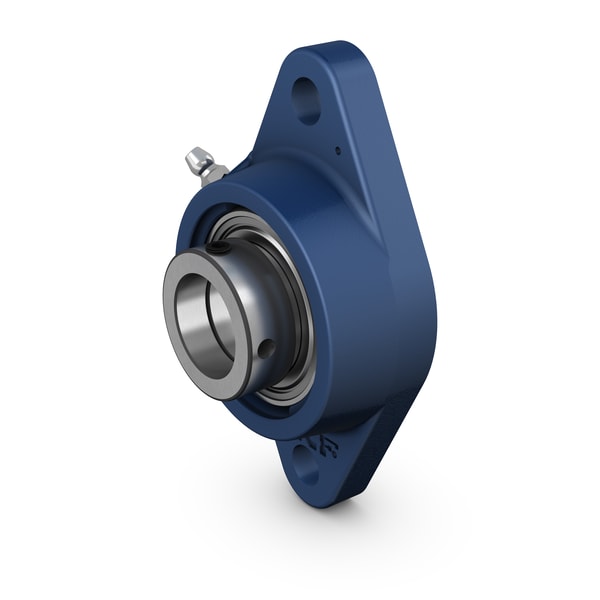

FYTB30-FM+SKF
Date tehnice produs
FYTB 30 FM - Unitate de rulment cu bilă cu flanșă ovală și blocare excentrică, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă ovală și blocare excentrică, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă ovală sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior îngust și blocare excentrică, și sunt destinate în principal utilizării în aplicații în care direcția de rotație este constantă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru al mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru ax30 mmDiametru ax
Lățimea totală a carcasei32.5 mmLățimea totală a carcasei
Lățime, total46.7 mmLățime, total
Distanta centrala între gauri de șurub116.5 mmDistanta centrala între gauri de șurub
Lățimea rulmentului, total35.7 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYTB 30 FM |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă ovală și blocare excentrică, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru ax | Diametru ax | 30 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 32.5 mm |
| Lățime, total | Lățime, total | 46.7 mm |
| Distanta centrala între gauri de șurub | Distanta centrala între gauri de șurub | 116.5 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 35.7 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 19.5 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 11.2 kN |
| Viteză limită | Viteză limită | 6300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Ovală |
| Numărul de gauri de șurub pentru prindere | Numărul de gauri de șurub pentru prindere | 2 |
| Tip gaură de prindere | Tip gaură de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Guler excentric |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrificare | Gaură de relubrificare | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.868 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 30 mm |
| d1 | Diametru exterior al inelului interior | ≈ 39.7 mm |
| d2 | Diametru exterior al inelului de blocare | 44.1 mm |
| A | Lățimea carcasei | 32.5 mm |
| A1 | Lățimea flanșei | 13 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Lățimea inclusiv capacul | 22.5 mm |
| B | Lățimea inelului interior | 23.8 mm |
| B1 | Lățimea totală a rulmentului | 35.7 mm |
| B4 | Distanta de la fața dispozitivului de blocare la centrul filetei | 5.95 mm |
| Db1 | Diametru extern superior | 77 mm |
| Db2 | Diametru extern de bază | 83 mm |
| Dc | Diametru al canelurii de centrare a carcasei | 76.2 mm |
| H | Înălțimea totală | 141.5 mm |
| J | Distanta centrala între gauri de șurub | 116.5 mm |
| L | lungimea totală | 83 mm |
| N | Diametru gaură de prindere | 11.5 mm |
| s1 | Distanta de la fața dispozitivului de blocare la centrul căii de rulare | 26.7 mm |
| T | Lățimea totală | 46.7 mm |
| RG | Fileta carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 21 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Fileta fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanta pinilor de ghidare | 98.5 mm |
| J7 | Offset axial al pinilor de ghidare | 12.5 mm |
| N4 | Diametru recomandat pentru pini de ghidare | 2 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 19.5 kN |
| C0 | Capacitate de încărcare statică de bază | 11.2 kN |
| Pu | limită de încărcare la oboseală | 0.475 kN |
| Viteză limită | Viteză limită | 6300 r/min |
Informații de montaj
| G2 | Șurub de fixare | M8x1 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 4 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 6.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.375 in in |
