22220-E1-XL+FAG
Date tehnice FAG/Schaeffler

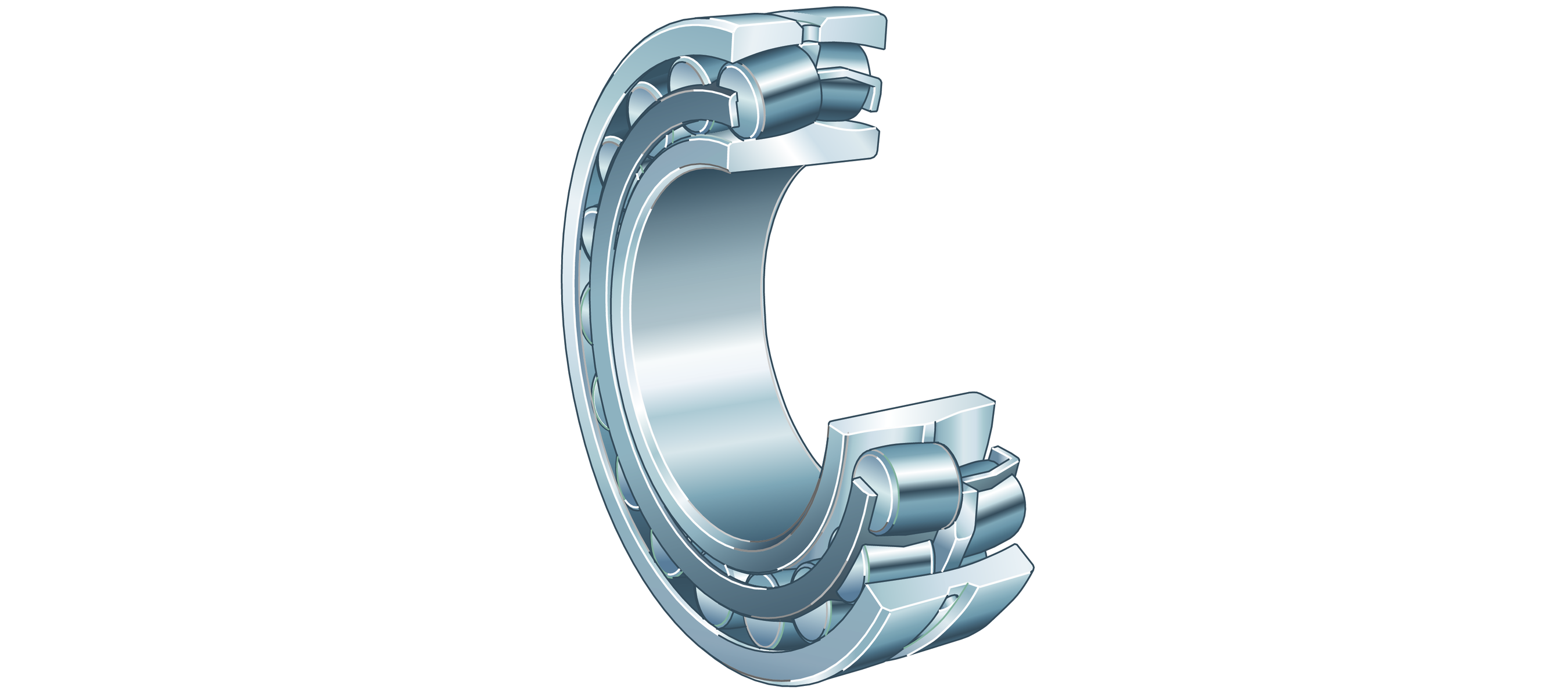

22220-E1-XL - Rulment oscilant cu role
Rulmenți oscilanți cu role 222..-E1, dimensiuni principale conform DIN 635-2
d100 mmDiametru interior
D180 mmDiametru exterior
B46 mmLățime
C r430.000 NSarcină dinamică de bază, radială
C 0r475.000 NSarcină statică de bază, radială
n G4.550 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 22220-E1-XL |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0167042150000 |
| Tip de bază | 22220 |
| Cod BearingX | 22220-E1-XL |
| Masă | 4.962 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E1 | Fără bordură centrală |
| Tip alezaj | Z | Cilindric |
| Colivie | JPA | Colivie din tablă de oțel |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| D | Diametru exterior | 180 mm |
| B | Lățime | 46 mm |
| C r | Sarcină dinamică de bază, radială | 430.000 N |
| C 0r | Sarcină statică de bază, radială | 475.000 N |
| C ur | limită de sarcină la oboseală, radială | 53.000 N |
| n G | Turație limită | 4.550 1/min |
| n ϑr | Turație de referință | 3.150 1/min |
| ≈m | Masă | 4,962 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 112 mm |
| D a max | Diametrul maxim al umărului carcasei | 168 mm |
| r a max | Rază maximă a degajării | 2,1 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 2,1 mm |
| D 1 | Diametru alezaj inel exterior | 161,4 mm |
| d 2 | Diametru cale de rulare a inelului interior | 119 mm |
| d s | Diametru orificiu de ungere | 4,8 mm |
| n s | Lățime canal de ungere | 9,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,24 |
| Y 1 | Factor de sarcină axială dinamică | 2,84 |
| Y 2 | Factor de sarcină axială dinamică | 4,23 |
| Y 0 | Factor de sarcină axială statică | 2,78 |
