30/8-B-2RS-TVH+FAG

Date tehnice FAG/Schaeffler

30/8-B-2RS-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2RS-TVH, pe două rânduri, etanșări, colivie din plastic

d8 mmDiametru interior

D22 mmDiametru exterior

B11 mmLățime

C r5.100 NSarcină dinamică de bază, radială

C 0r2.600 NSarcină statică de bază, radială

n G21.200 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	30/8-B-2RS-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0696318080000
Tip de bază	30/8
Cod BearingX	30/8-B-2RS-TVH
Masă	0.022 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus
Joc axial intern	CN	Grupa N (CN)

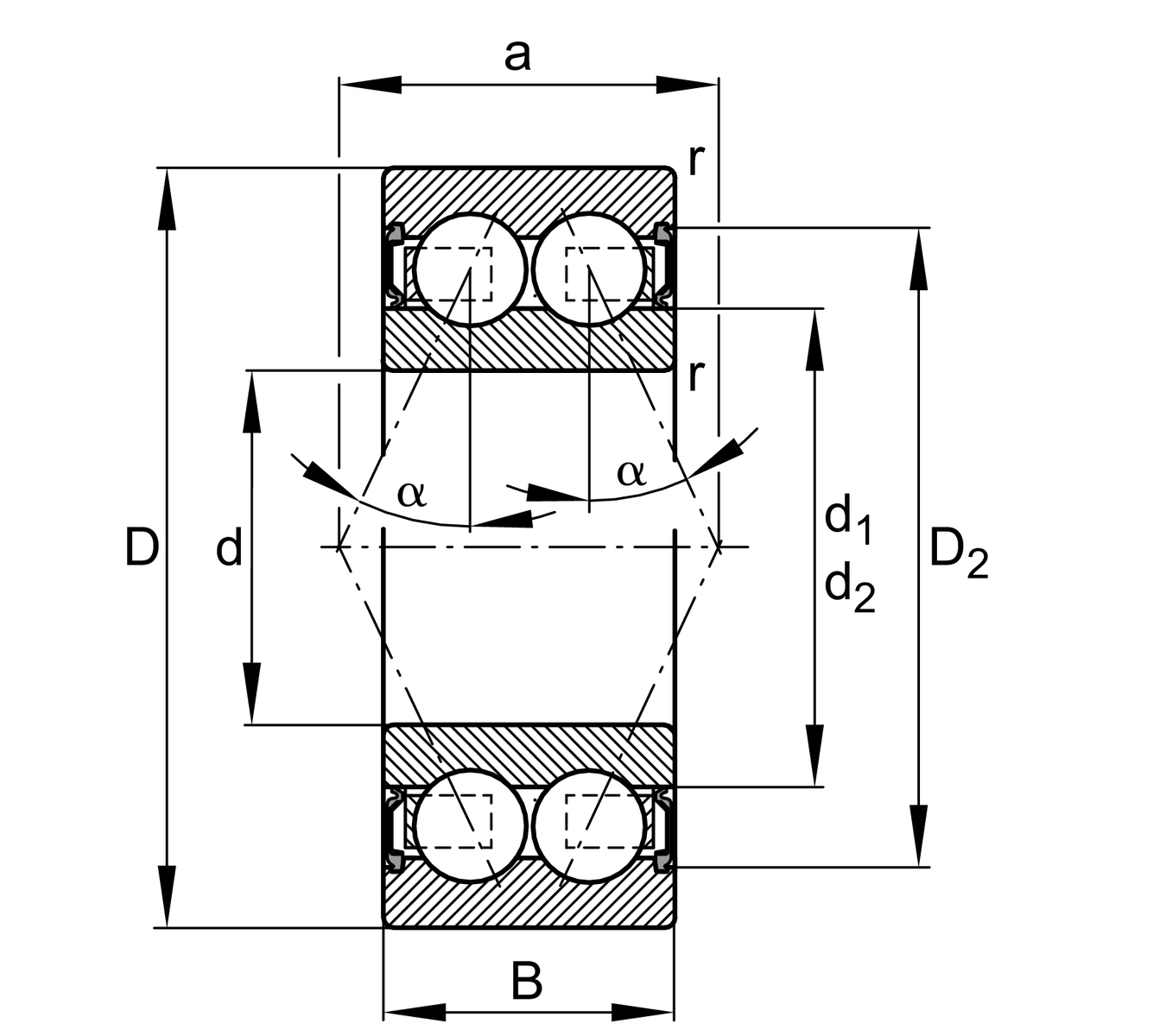

d	Diametru interior	8 mm
D	Diametru exterior	22 mm
B	Lățime	11 mm
C r	Sarcină dinamică de bază, radială	5.100 N
C 0r	Sarcină statică de bază, radială	2.600 N
C ur	limită de sarcină la oboseală, radială	140 N
n G	Turație limită	21.200 1/min
≈m	Masă	0,022 kg

d a min	Diametrul minim al umărului arborelui	10 mm
D a max	Diametrul maxim al umărului carcasei	20 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametrul umărului inelului exterior	17,55 mm
D 2	Diametrul calibrului inelului exterior	19,03 mm
d 1	Diametrul umărului inelului interior	12,6 mm
d 2	Diametru calibru inel interior	10,5 mm
a	Distanța dintre vârfurile conurilor de presiune	11,2 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
