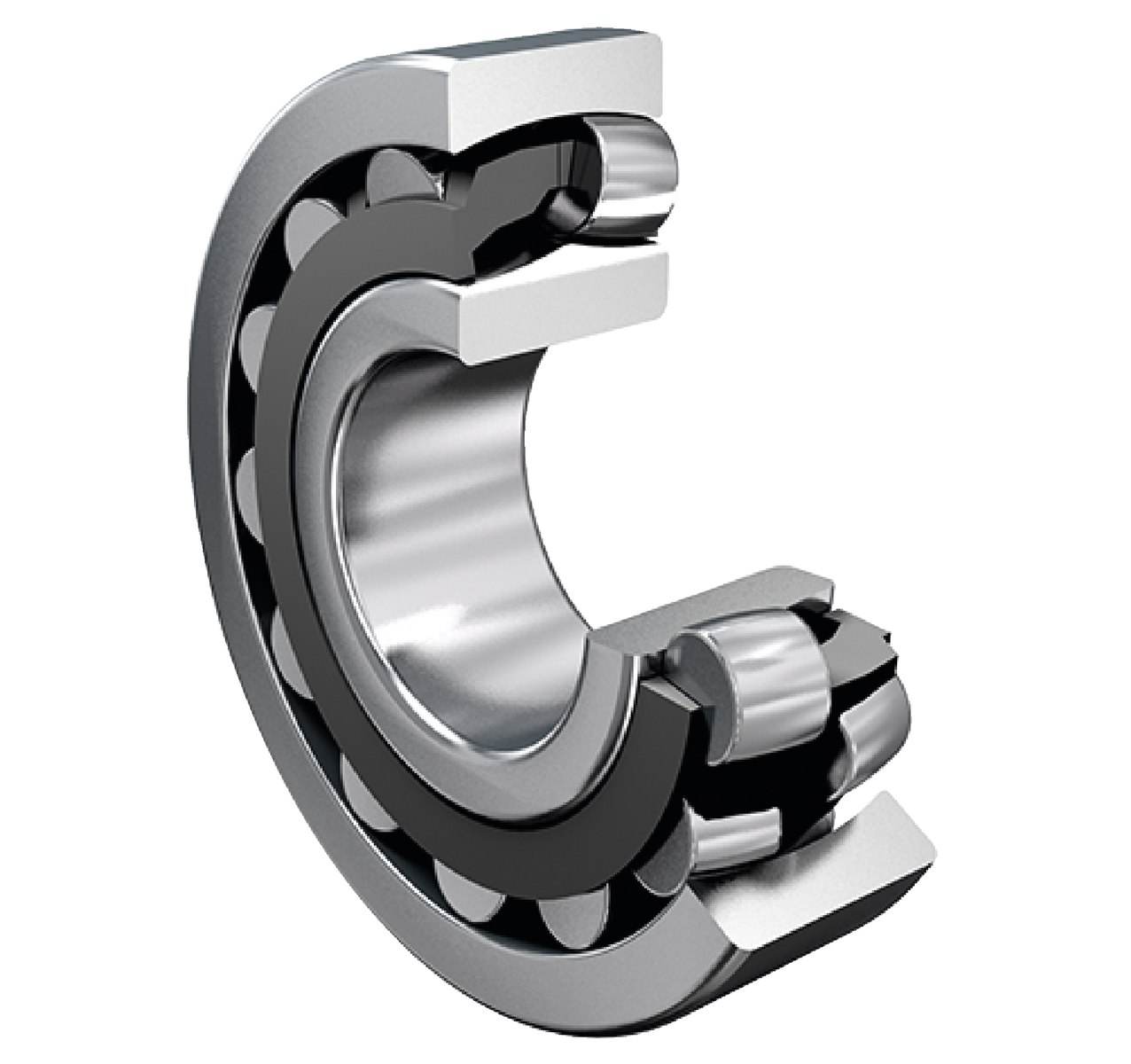

21305-E1-XL-TVPB-C3+FAG
Date tehnice FAG/Schaeffler
21305-E1-XL-TVPB-C3 - Rulment oscilant cu role
d25 mmDiametru interior
D62 mmDiametru exterior
B17 mmLățime
C r52.000 NSarcină dinamică de bază, radială
C 0r43.500 NSarcină statică de bază, radială
n G13.900 1/minTurație limită
Prezentare produs
| Cod produs | 21305-E1-XL-TVPB-C3 |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190001890030 |
| Tip de bază | 21305 |
| Masă | 0.25 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Colivie | TVPB | Colivie din polimer |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 62 mm |
| B | Lățime | 17 mm |
| C r | Sarcină dinamică de bază, radială | 52.000 N |
| C 0r | Sarcină statică de bază, radială | 43.500 N |
| C ur | limită de sarcină la oboseală, radială | 4.900 N |
| n G | Turație limită | 13.900 1/min |
| n ϑr | Turație de referință | 8.400 1/min |
| ≈m | Masă | 0,25 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 32 mm |
| D a max | Diametrul maxim al umărului carcasei | 55 mm |
| r a max | Rază maximă a degajării | 1 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1,1 mm |
| D 1 | Diametru alezaj inel exterior | 51 mm |
| d 2 | Diametru cale de rulare a inelului interior | 35,2 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,28 |
| Y 1 | Factor de sarcină axială dinamică | 2,43 |
| Y 2 | Factor de sarcină axială dinamică | 3,61 |
| Y 0 | Factor de sarcină axială statică | 2,37 |
Documente
- Fișă tehnică produs 21305-E1-XL-TVPB-C3PDF produs
