16005+SKF
Date tehnice produs

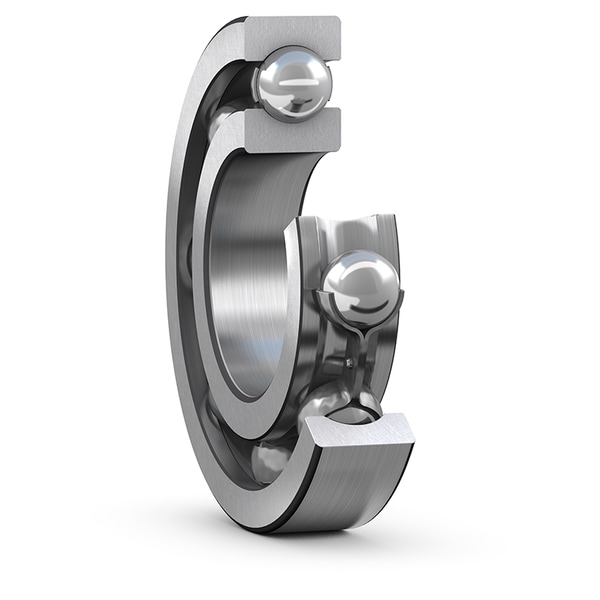

16005 - Rulment radial rigid cu bile
Rulment radial rigid cu bile Rulmenți cu bile cu un singur rând și canelură adâncă sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât multe alte tipuri de rulmenți.
Diametru interior25 mmDiametru interior
Diametru exterior47 mmDiametru exterior
Lățime8 mmLățime
d25 mmDiametru interior
D47 mmDiametru exterior
B8 mmLățime
Prezentare generală a produsului
| Cod produs | 16005 |
|---|---|
| Tip produs | Rulment radial rigid cu bile |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 25 mm |
| Diametru exterior | Diametru exterior | 47 mm |
| Lățime | Lățime | 8 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 8.06 kN |
| Sarcină statică de bază | Sarcină statică de bază | 4.75 kN |
| Turație de referință | Turație de referință | 32000 r/min |
| Turație limită | Turație limită | 20000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Fante de umplere | Fante de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.2 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.056 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 25 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.008... 0 mm |
| D | Diametru exterior | 47 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.009... 0 mm |
| B | Lățime | 8 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d1 | Diametrul umărului | ≈ 33.35 mm |
| D1 | Diametrul umărului | ≈ 40.4 mm |
| r1,2 | Dimensiunea fazei | min. 0.3 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | P6 și toleranță de lățime mai strictă |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 27 mm |
| Da | Diametru carcasă sprijin | max. 45 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 0.3 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 8.06 kN |
| C0 | Sarcină statică de bază | 4.75 kN |
| Pu | limită de încărcare la oboseală | 0.212 kN |
| Turație de referință | Turație de referință | 32000 r/min |
| Turație limită | Turație limită | 20000 r/min |
| kr | Factor de sarcină minimă | 0.02 |
| f0 | Factor de calcul | 15 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 4 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tSia | Run-out axial maxim al inelului interior al rulmentului asamblat | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 7 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| tSea | Run-out axial maxim al inelului exterior al rulmentului asamblat | 8 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
