FW16-B+INA
Date tehnice INA/Schaeffler

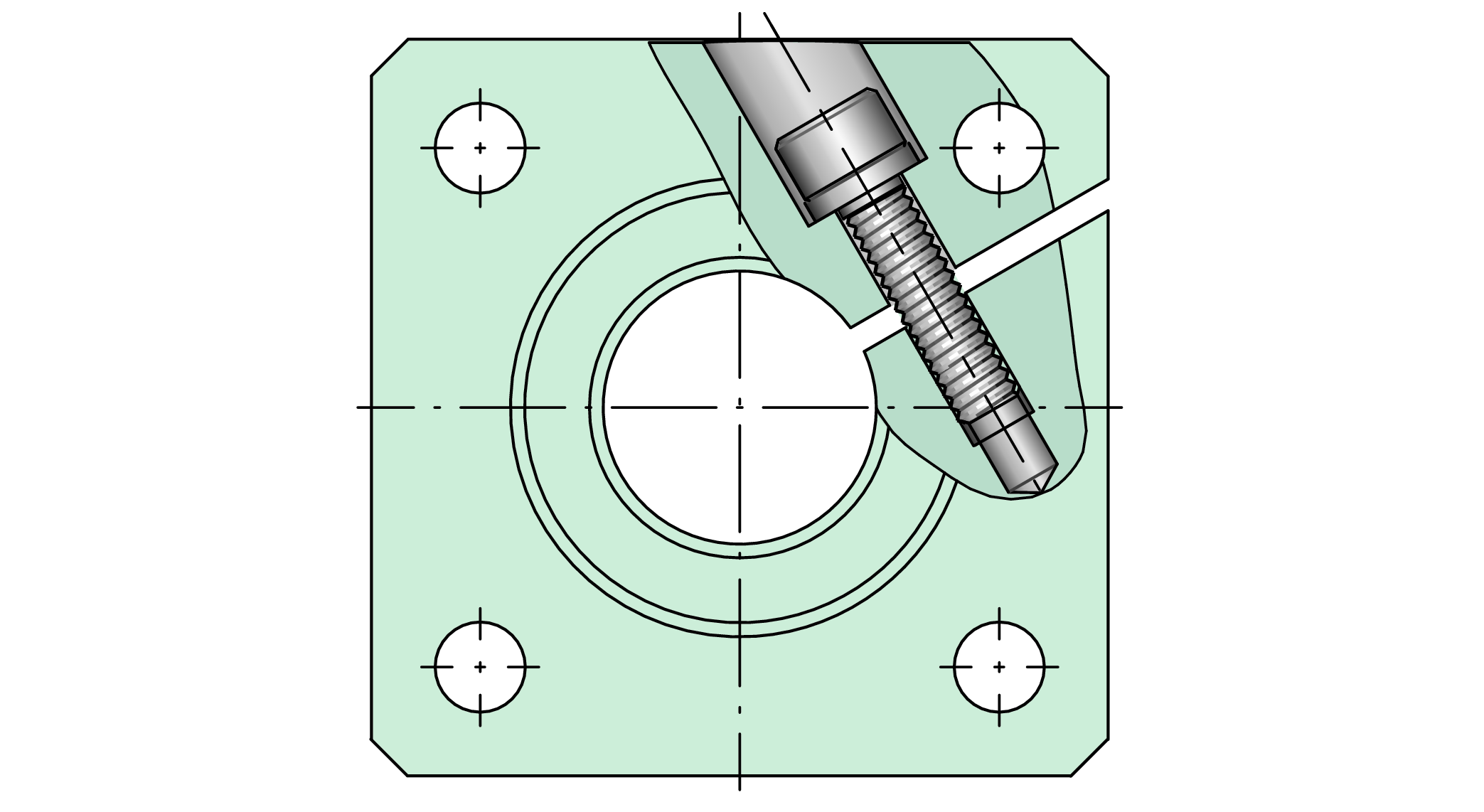

FW16-B - Shaft block
blocuri de sprijin arbore cu flanșă
D16 mmDiametru
B50 mmLățime
Prezentare produs
| Cod produs | FW16-B |
|---|---|
| Tip produs | Shaft block |
| Marcă | INA |
| Număr material Schaeffler | 0700558400000 |
| Tip de bază | FW16 |
| Masa | 80 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 16 | |
| Suffix code (version) | B |

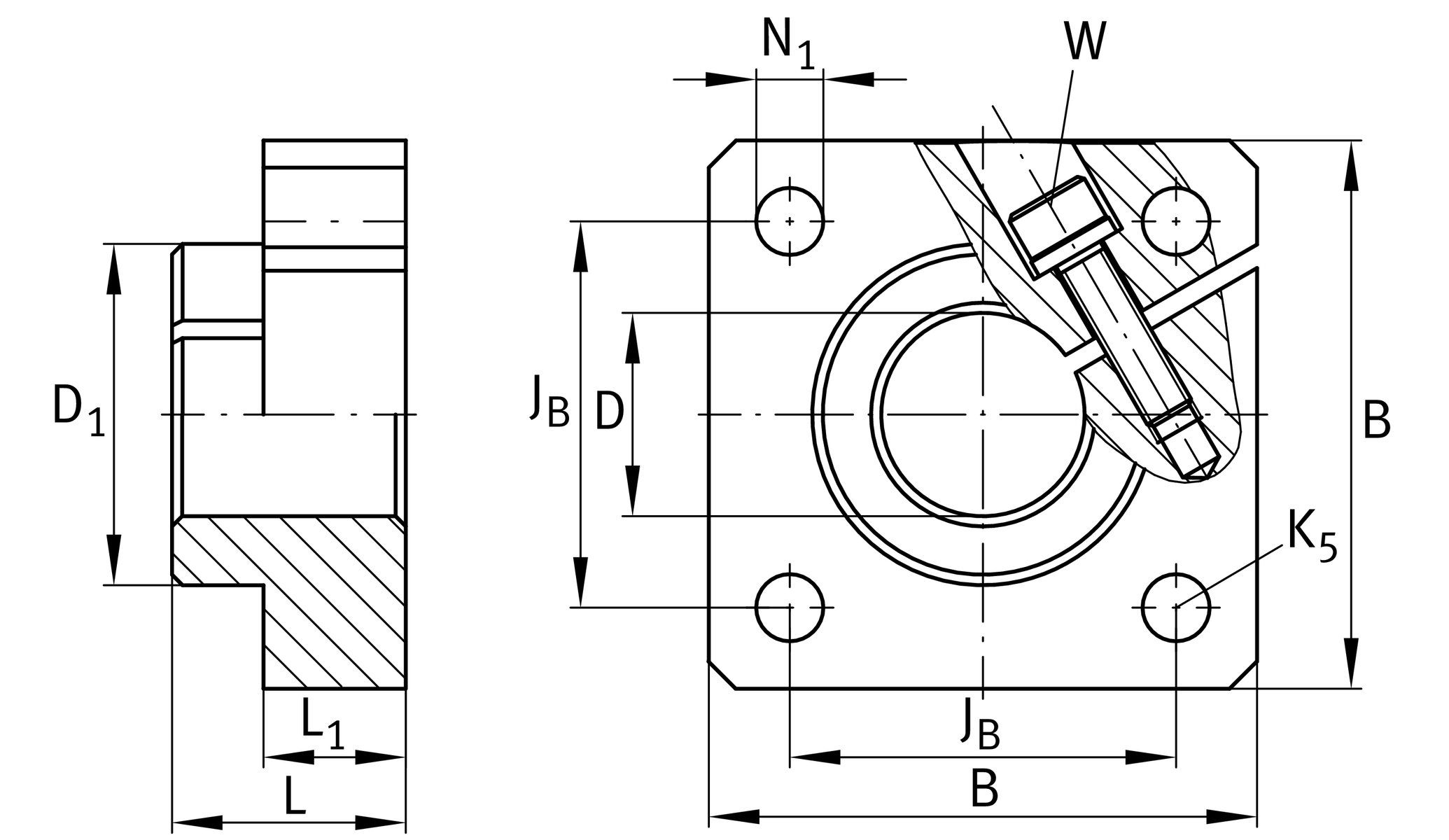

Dimensiuni principale și date de performanță
| D | Diametru | 16 mm |
| Tol D | Toleranță | H8 |
| B | Lățime | 50 mm |
| L | Length | 20 mm |
| ≈m | Masă | 80 g |
Dimensiuni de montaj
| L 1 | Dimensiune de montaj | 12 mm |
| D 1 | Dimensiune de montaj | 27,5 mm |
| N 1 | Dimensiune de montaj | 5,5 mm |
| Tol N 1 | Toleranță | H13 |
| K 5 | Dimensiune filet șuruburi de fixare | M5 |
| J B | Dimensiune de montaj | 35 mm |
| W | Lățime across flats | 3 mm |
