23148-BE-XL-C3+FAG

Date tehnice FAG/Schaeffler

23148-BE-XL-C3 - Rulment oscilant cu role

Rulment oscilant cu role 231..-BE-XL, simetric, cu șaibă-bordură

d240 mmDiametru interior

D400 mmDiametru exterior

B128 mmLățime

C r2.130.000 NSarcină dinamică de bază, radială

C 0r3.150.000 NSarcină statică de bază, radială

n G1.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Rulment mare

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Execuție	BE	Cu inel central cu buză liberă
Tip alezaj	Z	Cilindric
Colivie	JPB	Colivie din tablă de oțel
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Relubrifiere	Standard

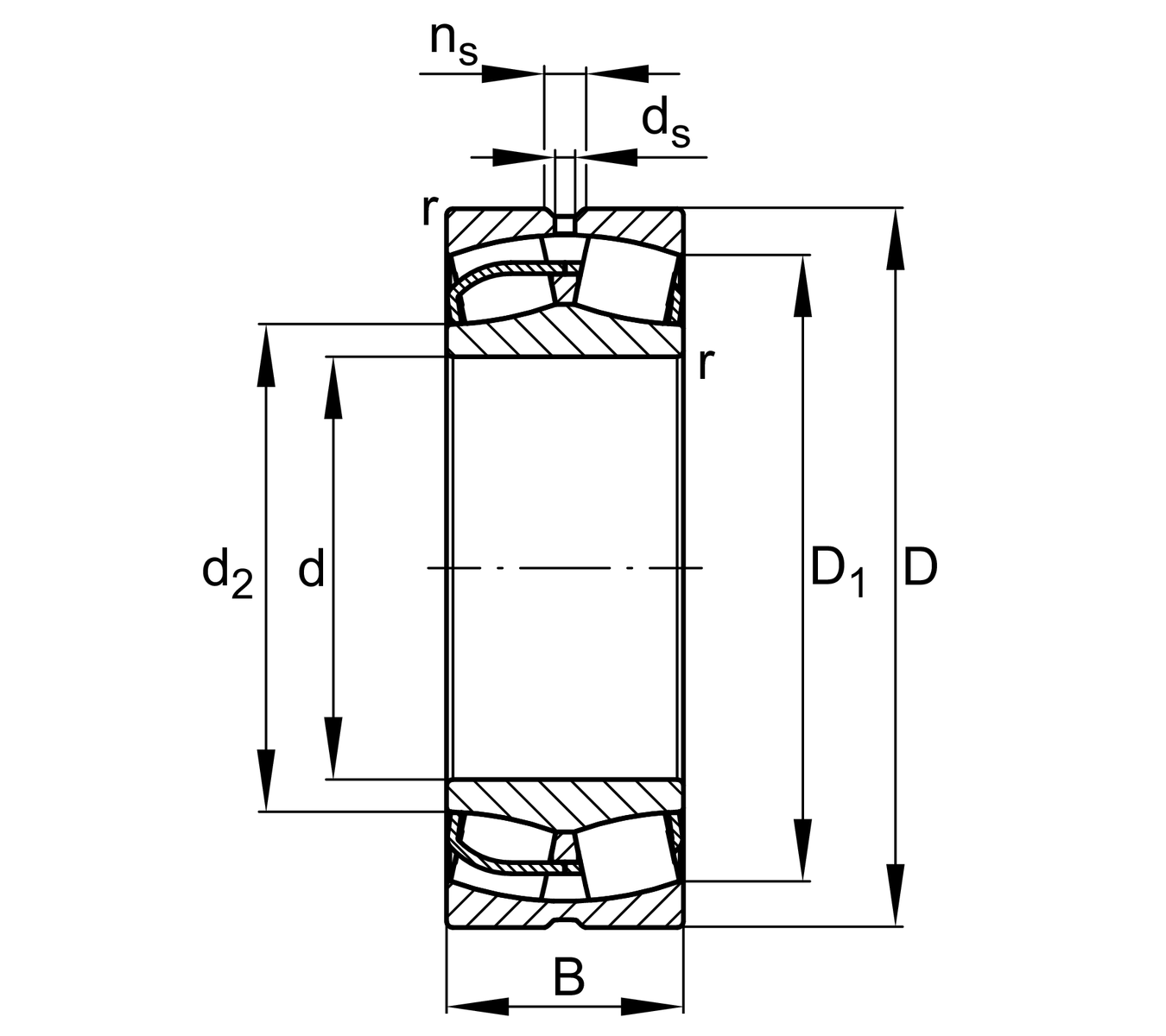

d	Diametru interior	240 mm
D	Diametru exterior	400 mm
B	Lățime	128 mm
C r	Sarcină dinamică de bază, radială	2.130.000 N
C 0r	Sarcină statică de bază, radială	3.150.000 N
C ur	limită de sarcină la oboseală, radială	255.000 N
n G	Turație limită	1.700 1/min
n ϑr	Turație de referință	970 1/min
≈m	Masă	62,245 kg

d a min	Diametrul minim al umărului arborelui	257 mm
D a max	Diametrul maxim al umărului carcasei	383 mm
r a max	Rază maximă a degajării	3 mm

r min	Dimensiune minimă teșitură	4 mm
D 1	Diametru alezaj inel exterior	349,9 mm
d 2	Diametru cale de rulare a inelului interior	275,9 mm
d s	Diametru orificiu de ungere	9,5 mm
n s	Lățime canal de ungere	17,7 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,31
Y 1	Factor de sarcină axială dinamică	2,18
Y 2	Factor de sarcină axială dinamică	3,24
Y 0	Factor de sarcină axială statică	2,13
