29424-E+SKF
Date tehnice produs

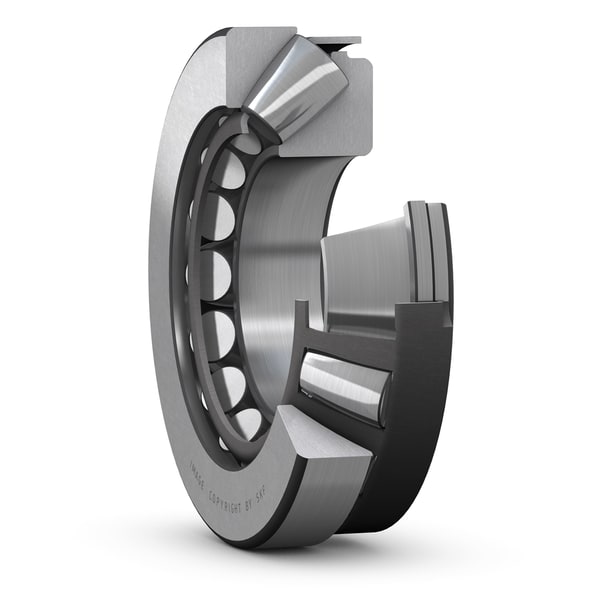

29424 E - Rulment cu role sferice pentru axial cu carcasă din oțel stampat
Rulment cu role sferice pentru axial cu carcasă din oțel stampat Rulmenții cu role sferice pentru axial suportă sarcini axiale foarte mari și sarcini radiale considerabile. Aceștia au cea mai mare capacitate de încărcare dintre toți rulmenții pentru axial, permițând aranjamente de rulmenți compacte, cu densitate mare de putere. Prin combinarea a două sau mai multe rulmenți cu role sferice pentru axial, este posibil să se creeze un aranjament de rulmenți care fie se aliniază de la sine, permițând nealinierea arborelui, fie este foarte rigid.
Diametru interior120 mmDiametru interior
Diametru exterior250 mmDiametru exterior
Înălțime78 mmÎnălțime
Capacitate de încărcare dinamică de bază1370 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază3450 kNCapacitate de încărcare statică de bază
Viteză de referință1500 r/minViteză de referință
Prezentare produs
| Cod produs | 29424 E |
|---|---|
| Tip produs | Rulment cu role sferice pentru axial cu carcasă din oțel stampat |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 120 mm |
| Diametru exterior | Diametru exterior | 250 mm |
| Înălțime | Înălțime | 78 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 1370 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 3450 kN |
| Viteză de referință | Viteză de referință | 1500 r/min |
| Viteză limită | Viteză limită | 2600 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Caracteristică de localizare, washer de carcasă | Caracteristică de localizare, washer de carcasă | Niciuna |
| Tip de găurire | Tip de găurire | Cilindric |
| Carcasă | Carcasă | Fierărie |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 59.4 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 16.5 kg |
| Cod eClass | Cod eClass | 23-05-11-03 |
| Cod UNSPSC | Cod UNSPSC | 31171507 |
Dimensiuni
| d | Diametru interior | 120 mm |
| D | Diametru exterior | 250 mm |
| H | Înălțime | 78 mm |
| d1 | Diametru exterior al washer-ului arborelui de pe fața laterală | ≈ 216 mm |
| D1 | Diametru umărului inelului exterior | ≈ 171 mm |
| B | Lățimea washer-ului arborelui sau lungimea găurii washer-ului arborelui care se potrivește pe arbore (rulmenți cu carcasă din oțel stampat) | 50.5 mm |
| B1 | Înălțimea washer-ului arborelui + carcasă | 70.3 mm |
| C | Înălțimea washer-ului de carcasă | 36.5 mm |
| s | Distanța de la fața laterală a washer-ului arborelui la punctul de presiune | 74 mm |
| r1,2 | Dimensiunea chanfrului washer-ului arborelui | min. 4 mm |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 180 mm |
| db1 | Diametrul sprijinului inelului de distanțare | max. 132 mm |
| db2 | Diametrul exterior al inelului de distanțare | max. 142 mm |
| Da | Diametrul sprijinului carcasei | max. 209 mm |
| ra | Raza de fillet | max. 3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 1370 kN |
| C0 | Capacitate de încărcare statică de bază | 3450 kN |
| Pu | limită de încărcare pentru oboseală | 375 kN |
| Viteză de referință | Viteză de referință | 1500 r/min |
| Viteză limită | Viteză limită | 2600 r/min |
| A | Factorul minim de încărcare axială | 1.1 |
