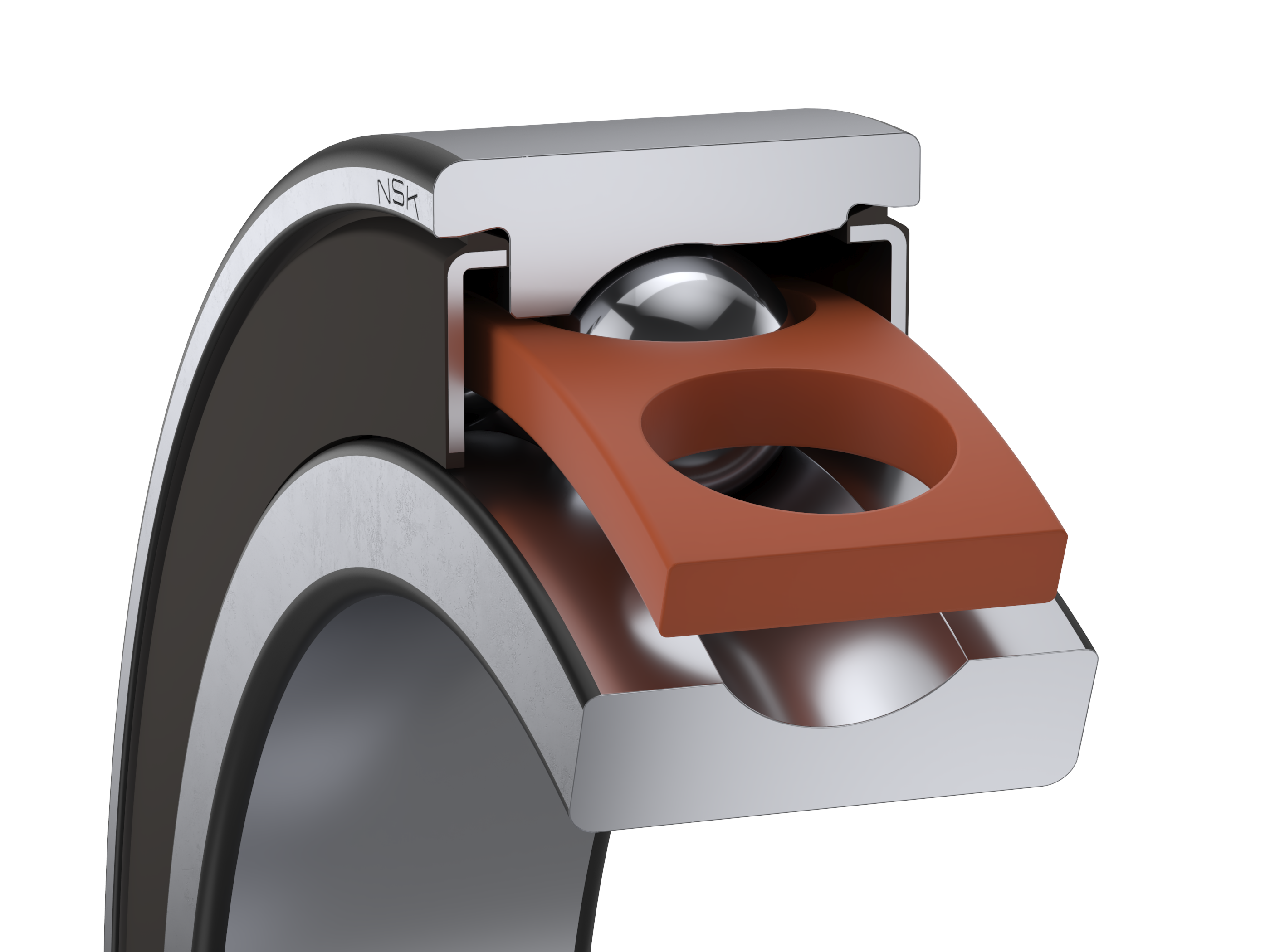

7920-CTRV1VSULP3+NSK
Date tehnice NSK
7920CTRV1VSULP3 - NSK rulment
7920CTRV1VSULP3 NSK rulment
d100 mmDiametru interior
D140 mmDiametru exterior
B20 mmLățime
C r63.0 kNSarcină dinamică de bază
C 0r54.0 kNSarcină statică de bază
unsoare9600 min^-1Turație limită
Prezentare generală a produsului
| Cod produs | 7920CTRV1VSULP3 |
|---|---|
| Tip produs | NSK rulment |
| Marcă | NSK |
| Sursă datelor | Catalog online NSK |
| CAD disponibil | Da |
Număr de piese
| 7920CTRV1VSULP3 |

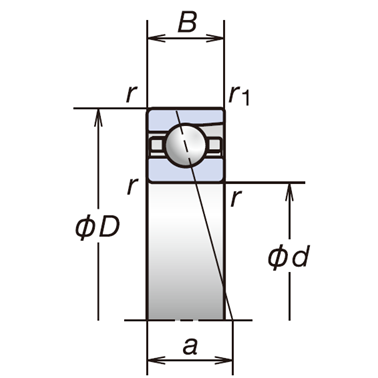

Dimensiuni limită detaliate
| d | Diametru interior | 100 mm |
| D | Diametru exterior | 140 mm |
| B | Lățime | 20 mm |
| r(min.) | Dimensiune fază | 1.1 mm |
| r1(min.) | Dimensiune fază | 0.6 mm |
Evaluări de încărcare de bază
| C r | Sarcină dinamică de bază | 63.0 kN |
| C 0r | Sarcină statică de bază | 54.0 kN |
Viteze
| unsoare | Turație limită | 9600 min^-1 |
| Ulei (Ulei-aer) | Turație limită | 14600 min^-1 |
Dimensiuni detaliate
| Unghi de contact | C: 15° | |
| a | Centru de încărcare eficient | 26.1 mm |

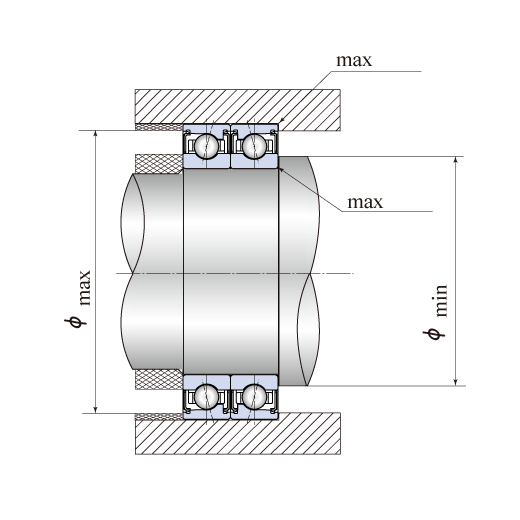

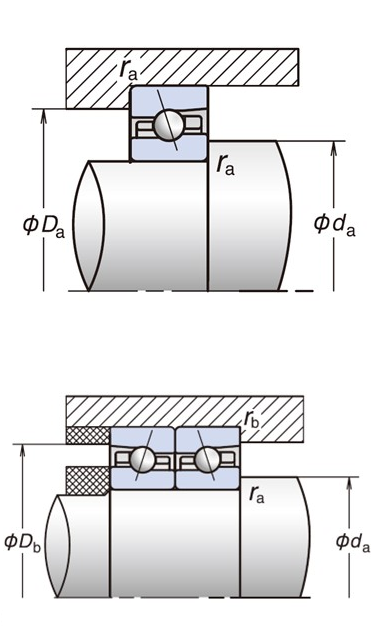

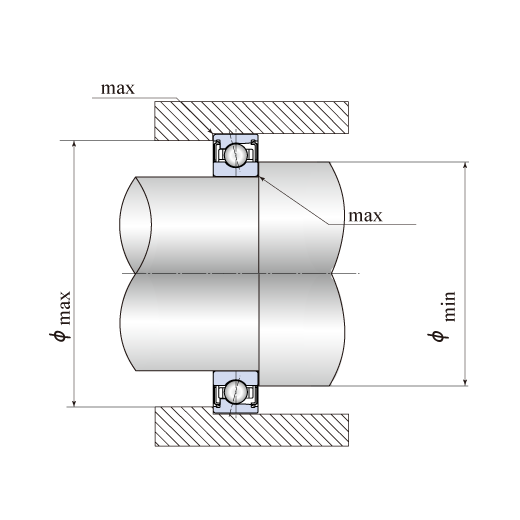

Dimensiuni detaliate ale abutmentului și filletului
| da(min.) | Diametrul abutmentului arborelui | 107 mm |
| Da(max.) | Diametrul abutmentului carcasei | 133 mm |
| Db(max.) | Diametrul abutmentului carcasei | 135 mm |
| ra(max.) | Raza filletului arborelui sau carcasei | 1 mm |
| rb(max.) | Raza filletului arborelui sau carcasei | 0.6 mm |
Performanță
| Pa | Încărcare axială permisibilă | 33.0 kN |
Factori de calcul
| f0 | Factor | 16.5 |
Informații suplimentare
| Cantități recomandate de unsoare | 4.6 g/brg |
Masa
| Masa (aprox.) | 0.800 kg |
