GIR17-DO+Q3

Date tehnice produs

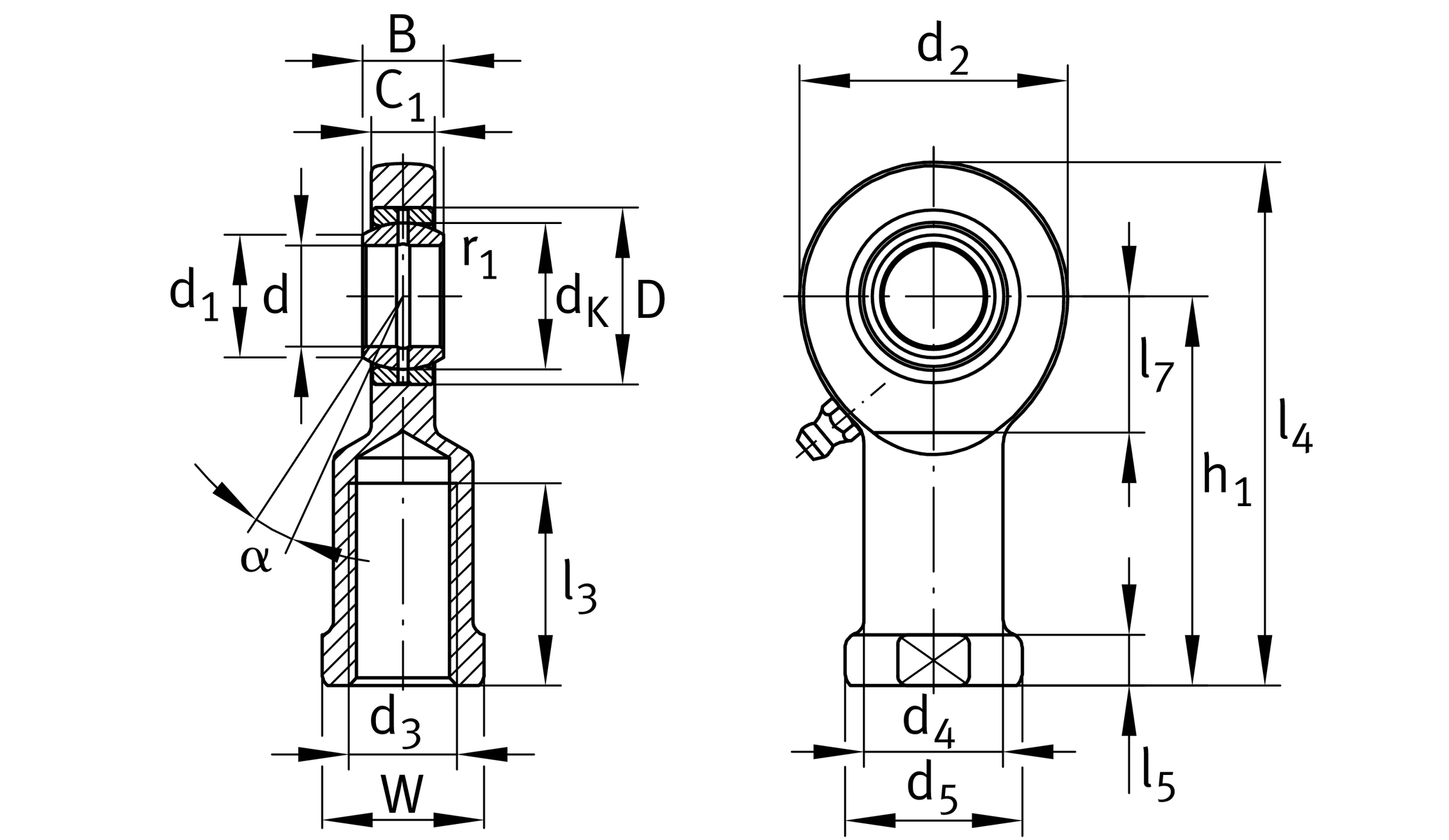

GIR17-DO - Cap de bară

Cap de bară cu filet interior, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip F, execuție deschisă

d17 mmDiametru interior rulment

D30 mmDiametru exterior rulment

B14 mmLățime inel interior

Lubrifiere cu unsoare

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GIR17-DO
Tip produs	Cap de bară
Marcă
Număr material	0066354230000
Tip de bază	GIR17-DO
Masa	0.238 kg

Variantă tehnică și sufixe

Clampable	Nut clampable
Întreținere	Întreținere required
Niplu de ungere	Orificiu de ungere
Slotted	Nu
Pas filet	Filet pe dreapta
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Mounting	Filet interior

Dimensiuni principale și date de performanță

d	Diametru interior rulment	17 mm
D	Diametru exterior rulment	30 mm
B	Lățime inel interior	14 mm
G r	Joc radial	0,03 - 0,082
≈m	Masă	0,238 kg

Dimensiuni detaliate

d K	Diametru bilă	25 mm
d 1	Diametru flanșă exterioară inel interior	20,7 mm
d 2	Diametru exterior ochi	46 mm
d 3	Dimensiune filet	M16
d 4	Diametru tijă	24 mm
h 1	Shank Length Filet interior head	67 mm
C 1	Lățime of the rod end	11 mm
α	Tilt angle	10 °
l 3	Lungime filet Filet interior	34 mm
l 4	Lungime totală cap cu filet interior	90 mm
l 5	Length rod end shank	10 mm
l 7	Distanță găurire față de începutul arborelui	23 mm
d 5	Diametru tijă, large	30 mm
r 1smin	Edge Spacing	0,3 mm
W	Lățime Across Flat	27 mm
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,008 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
G rmax	Joc radial maxim	0,082 mm
G rmin	Joc radial minim	0,03 mm
