F513-B-L+FAG
Date tehnice FAG/Schaeffler

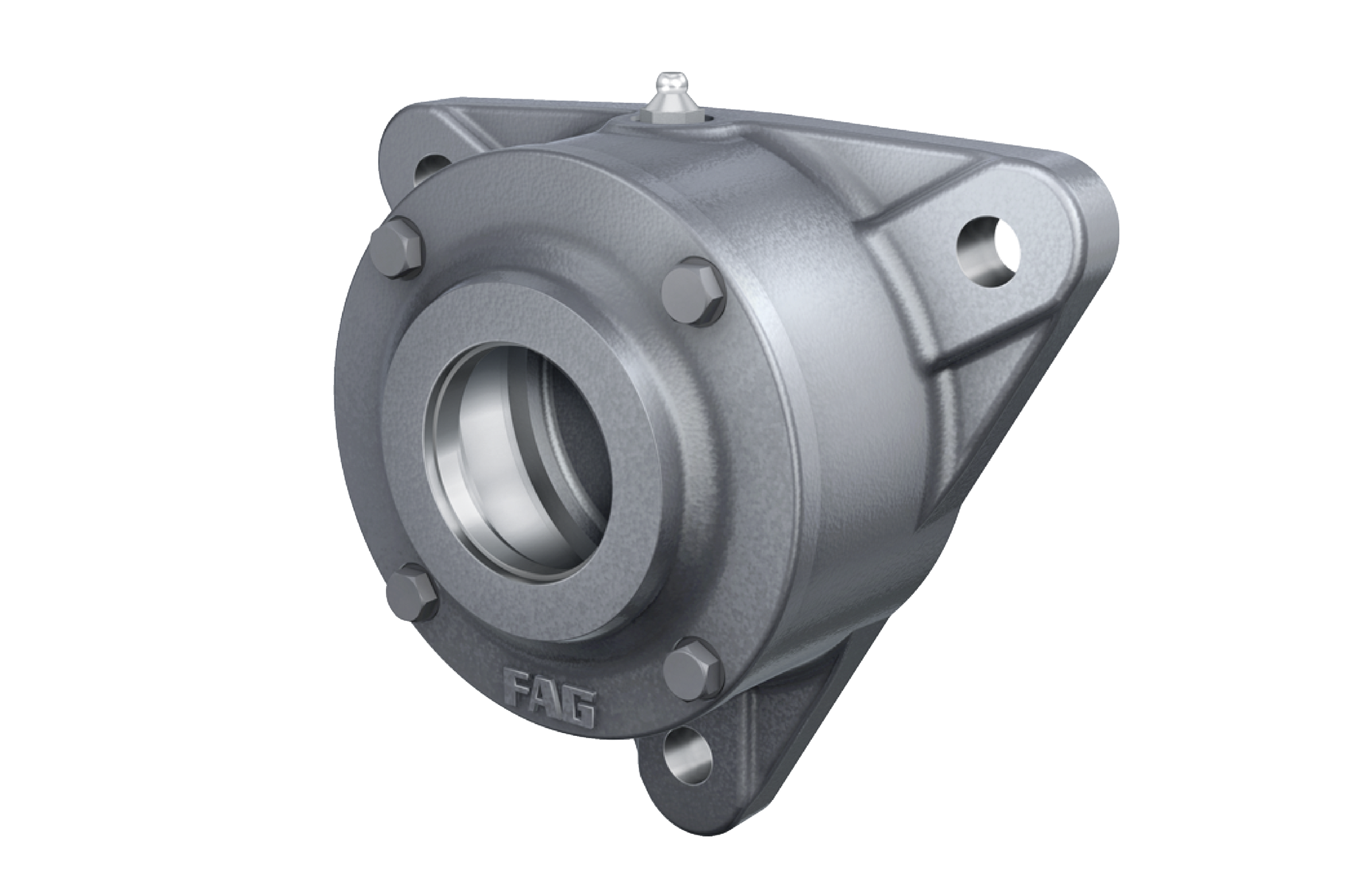

F513-B-L - Carcasă cu flanșă
Carcasă cu flanșă for various bearing types, cu conical bore and clamping sleeve, continuous shaft
D120 mmDiametru exterior rulment
Prezentare produs
| Cod produs | F513-B-L |
|---|---|
| Tip produs | Carcasă cu flanșă |
| Marcă | FAG |
| Număr material Schaeffler | 0384387550000 |
| Tip de bază | F513 |
| Masa | 5.311 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

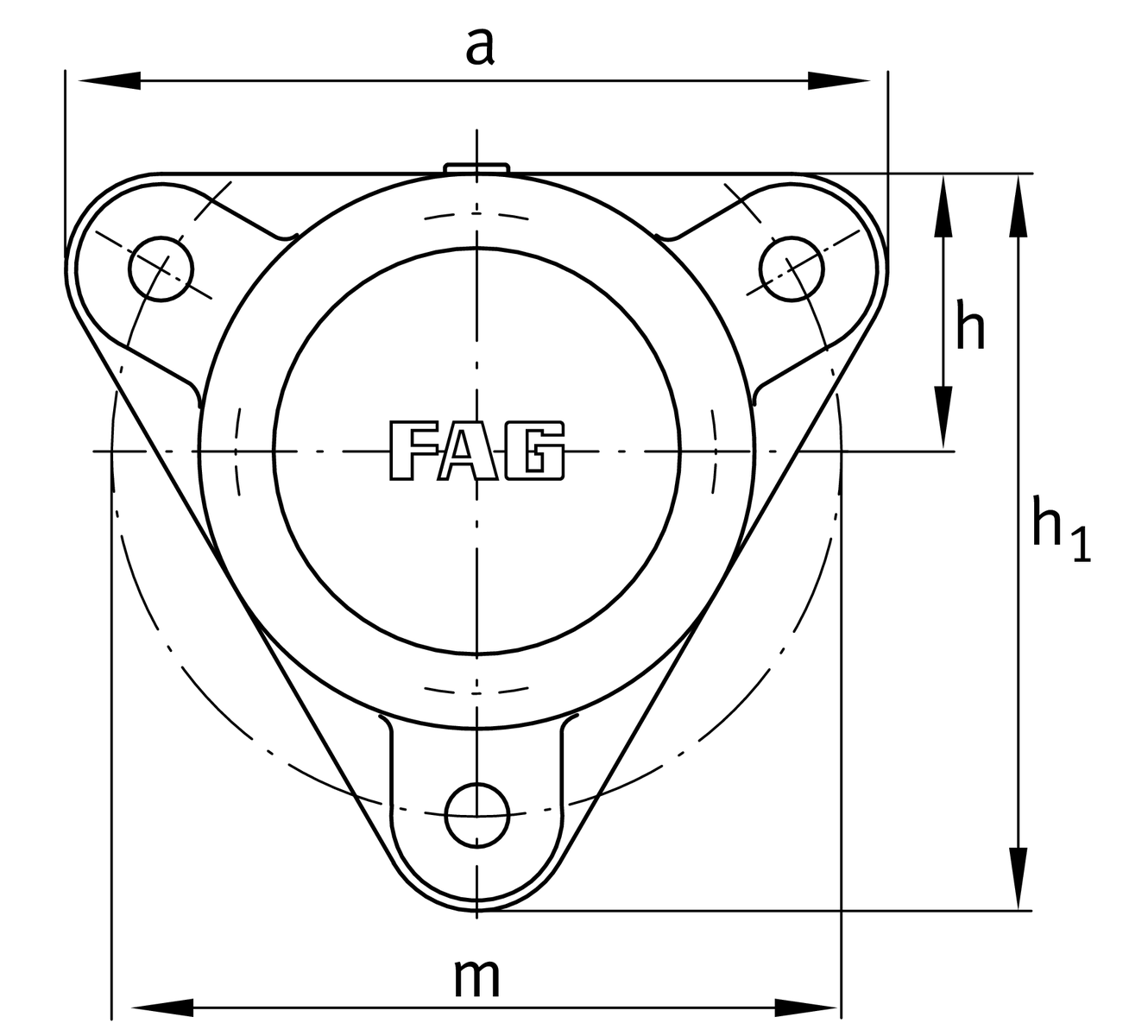

Dimensiuni principale și date de performanță
| d 1 | Diametru arbore | 60 mm |
| a | Lățime flanșă | 219 mm |
| h 1 | Înălțime flanșă | 198 mm |
| g 2 | Lățime totală cu lid g2 | 79 mm |
| Număr de orificii de prindere | 3 | |
| ≈m | Masa | 5,311 kg |

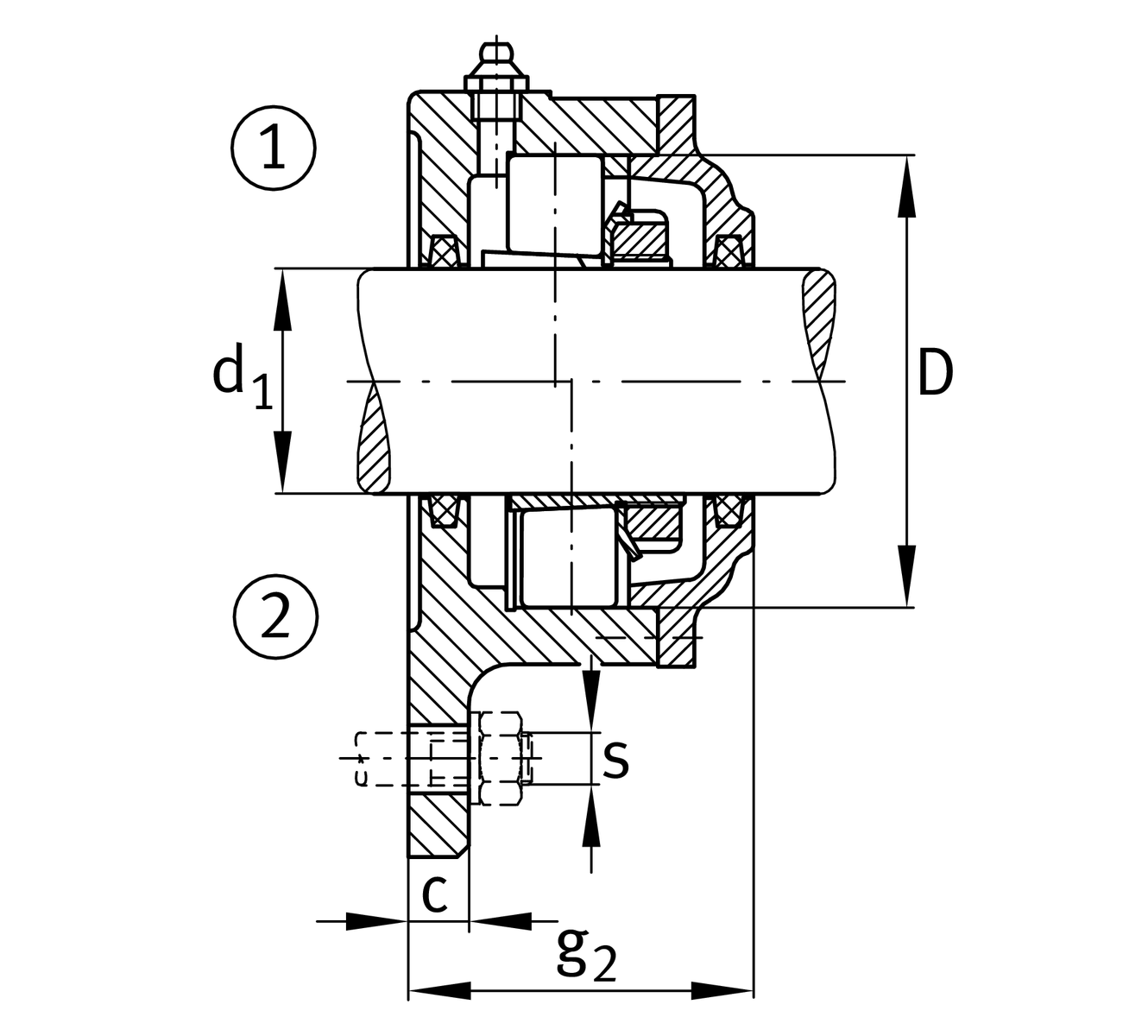

Dimensiuni detaliate
| Filet racord pentru ungere | M10x1 | |
| c | Grosime flanșă | 16 mm |
| D | Diametru exterior rulment | 120 mm |
| g 4 | Distanță de la flanșă la locașul rulmentului | 24 mm |
| h | Distanță ax arbore | 75 mm |
| m | Diametru cerc de divizare găuri de fixare | 190 mm |
| s | Dimensiune șuruburi de fixare | M12 |
Documente
- Fișă tehnică produs F513-B-LPDF produs
