1304-TVH-C3+FAG

Date tehnice FAG/Schaeffler

1304-TVH-C3 - Rulment oscilant cu bile

Rulment oscilant cu bile 13..-TVH, colivie din plastic

d20 mmDiametru interior

D52 mmDiametru exterior

B15 mmLățime

C r12.700 NSarcină dinamică de bază, radială

C 0r3.350 NSarcină statică de bază, radială

n G16.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Tip alezaj	Z	Cilindric
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Clasă de toleranță PN, conform DIN 620
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Lubrifiant	Fără	Rulment nelubrifiat

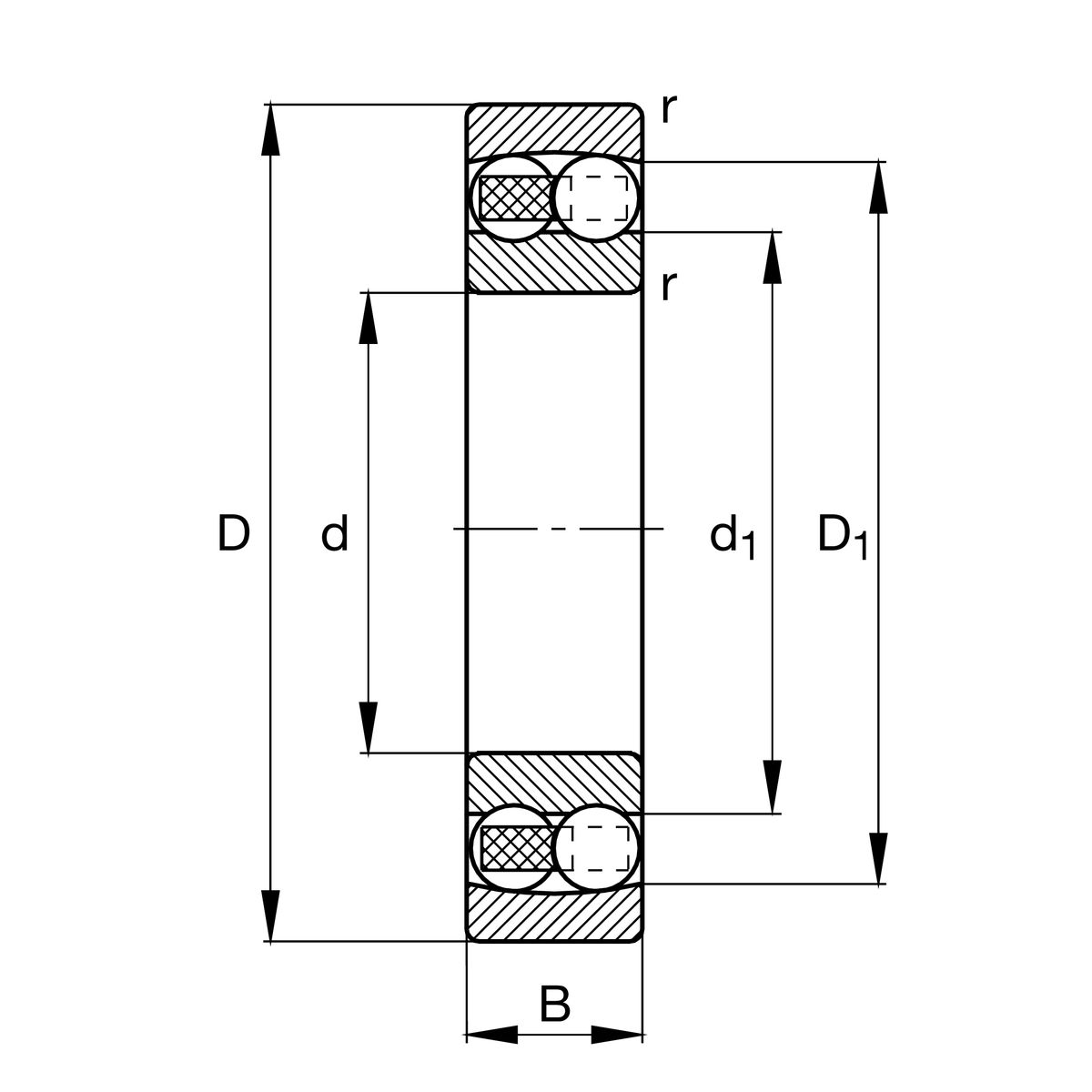

d	Diametru interior	20 mm
D	Diametru exterior	52 mm
B	Lățime	15 mm
C r	Sarcină dinamică de bază, radială	12.700 N
C 0r	Sarcină statică de bază, radială	3.350 N
C ur	limită de sarcină la oboseală, radială	212 N
n G	Turație limită	16.100 1/min
n ϑr	Turație de referință	11.600 1/min
≈m	Masă	164 g

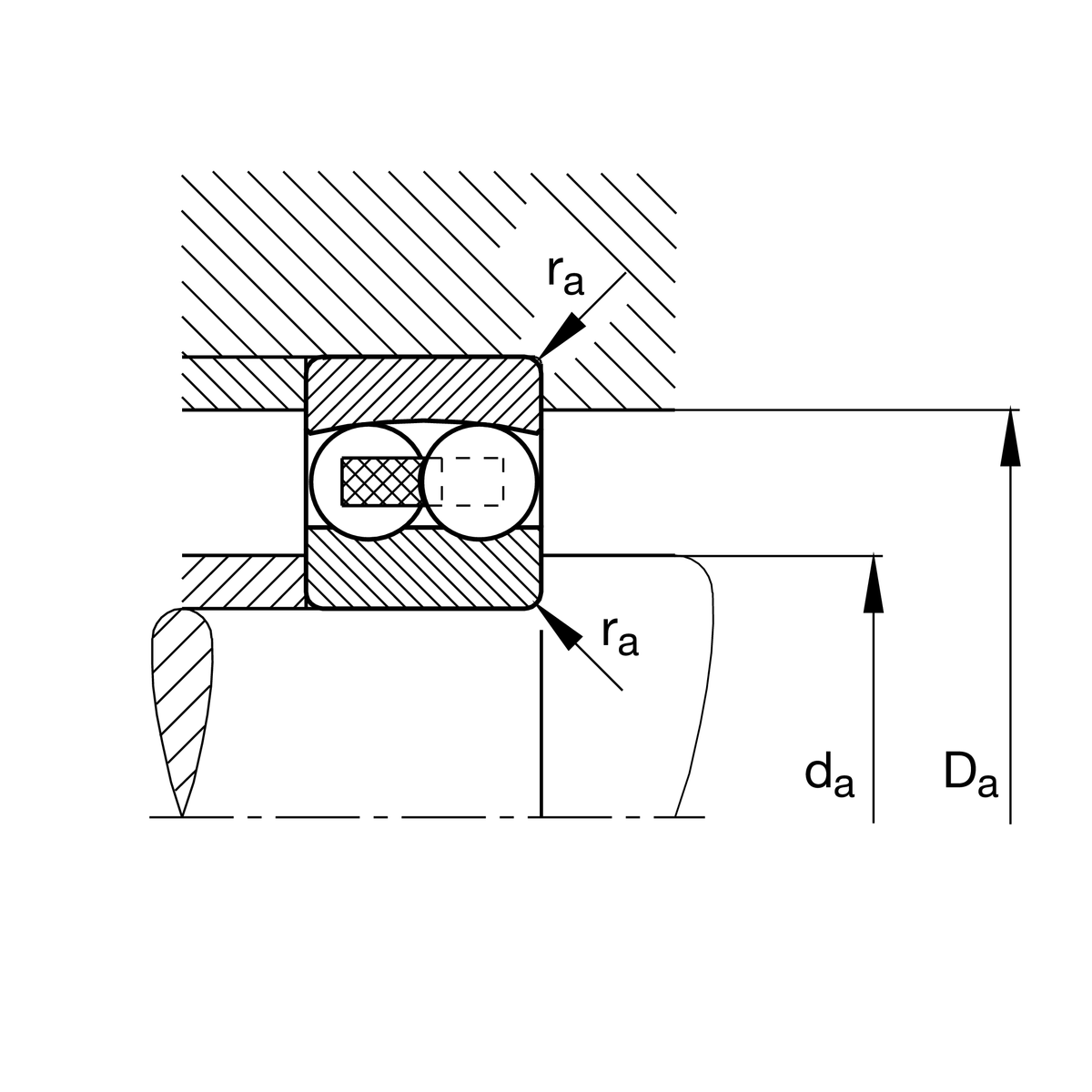

d a min	Diametrul minim al umărului arborelui	27 mm
D a max	Diametrul maxim al umărului carcasei	45 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă teșitură	1,1 mm
D 1	Diametrul umărului inelului exterior	41,48 mm
d 1	Diametrul umărului inelului interior	31,6 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,29
Y 1	Factor de sarcină axială dinamică	2,16
Y 2	Factor de sarcină axială dinamică	3,34
Y 0	Factor de sarcină axială statică	2,26
