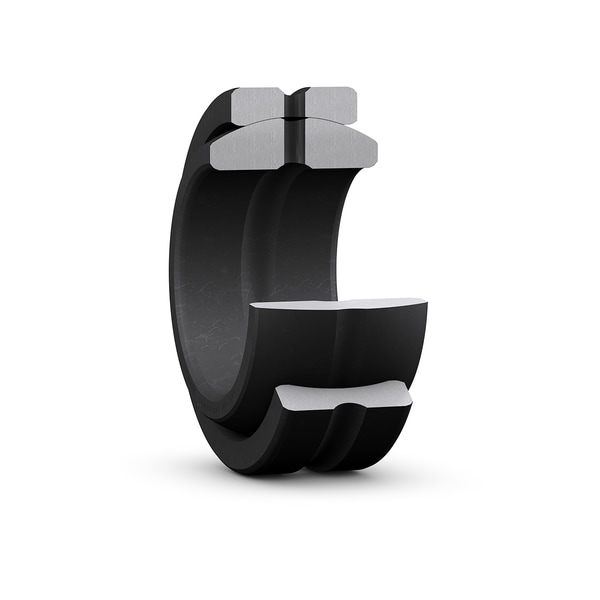

Fotografia produsului are caracter informativ
GE20-ES+SKF
Date tehnice produs
GE 20 ES - Rulment sferic radial, necesită întreținere, dimensiuni metrice
Rulment sferic radial, necesită întreținere, dimensiuni metrice Rulmenții sferici radiali sunt proiectați pentru a suporta sarcini radiale și sarcini combinate radiale și axiale, precum și nealinieri. Acest design specific include o combinație de suprafețe de contact alunecătoare din oțel/oțel. Rulmenții necesită întreținere și pot fi relubrificați prin orificiile de lubrifiere și o canelură circulară în ambele inele.
Diametru interior20 mmDiametru interior
Diametru exterior35 mmDiametru exterior
Lățime, inel interior16 mmLățime, inel interior
Lățime, inel exterior12 mmLățime, inel exterior
Capacitate de încărcare dinamică de bază30 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază146 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | GE 20 ES |
|---|---|
| Tip produs | Rulment sferic radial, necesită întreținere, dimensiuni metrice |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime, inel interior | Lățime, inel interior | 16 mm |
| Lățime, inel exterior | Lățime, inel exterior | 12 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 146 kN |
Proprietăți
| Combinație de suprafețe de contact alunecătoare | Combinație de suprafețe de contact alunecătoare | Oțel/oțel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrificare necesară |
| Joc intern radial | Joc intern radial | CN |
| Etanșare | Etanșare | Fără |
| Funcție de relubrificare | Funcție de relubrificare | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0627 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 35 mm |
| B | Lățime | 16 mm |
| C | Lățime inel exterior | 12 mm |
| α | Unghi de înclinare | 9 ° ° |
| dk | Diametru pista inel interior | 29 mm |
| b | Lățime canelură de lubrifiere la inel exterior | 3.1 mm |
| b1 | Lățime canelură de lubrifiere la inel interior | 3.2 mm |
| M | Diametru orificiu de lubrifiere (inel exterior) | 2 mm |
| r1 | Dimensiune chamfer diametru | min. 0.3 mm |
| r2 | Dimensiune chamfer inel exterior | min. 0.3 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 22.1 mm |
| da | Diametru sprijin ax | max. 24.2 mm |
| Da | Diametru sprijin carcasă | min. 27.6 mm |
| Da | Diametru sprijin carcasă | max. 33.2 mm |
| ra | Raza de filare ax | max. 0.3 mm |
| rb | Raza de filare carcasă | max. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30 kN |
| C0 | Capacitate de încărcare statică de bază | 146 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 500 N/mm² N/mm² |
| KM | Constanta materialului | 330 |
