HCB7014-E-T-P4S-UL - Rulment de precizie pentru arbore principal
Rulment de precizie pentru arbore principal HCB70..-E, ajustat, în perechi sau seturi, unghi de contact α = 25°, cu bile ceramice, toleranțe restrânse
d70 mmDiametru interior
D110 mmDiametru exterior
B20 mmLățime
C r48.000 NSarcină dinamică de bază, radială
C 0r28.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | HCB7014-E-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191794720000 |
| Tip de bază | HCB7014 |
| Cod BearingX | HCB7014-E-T-P4S |
| Masa | 0.486 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | E | Unghi de contact 25° |
| Tip etanșare | Fără | Neetanșat |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |

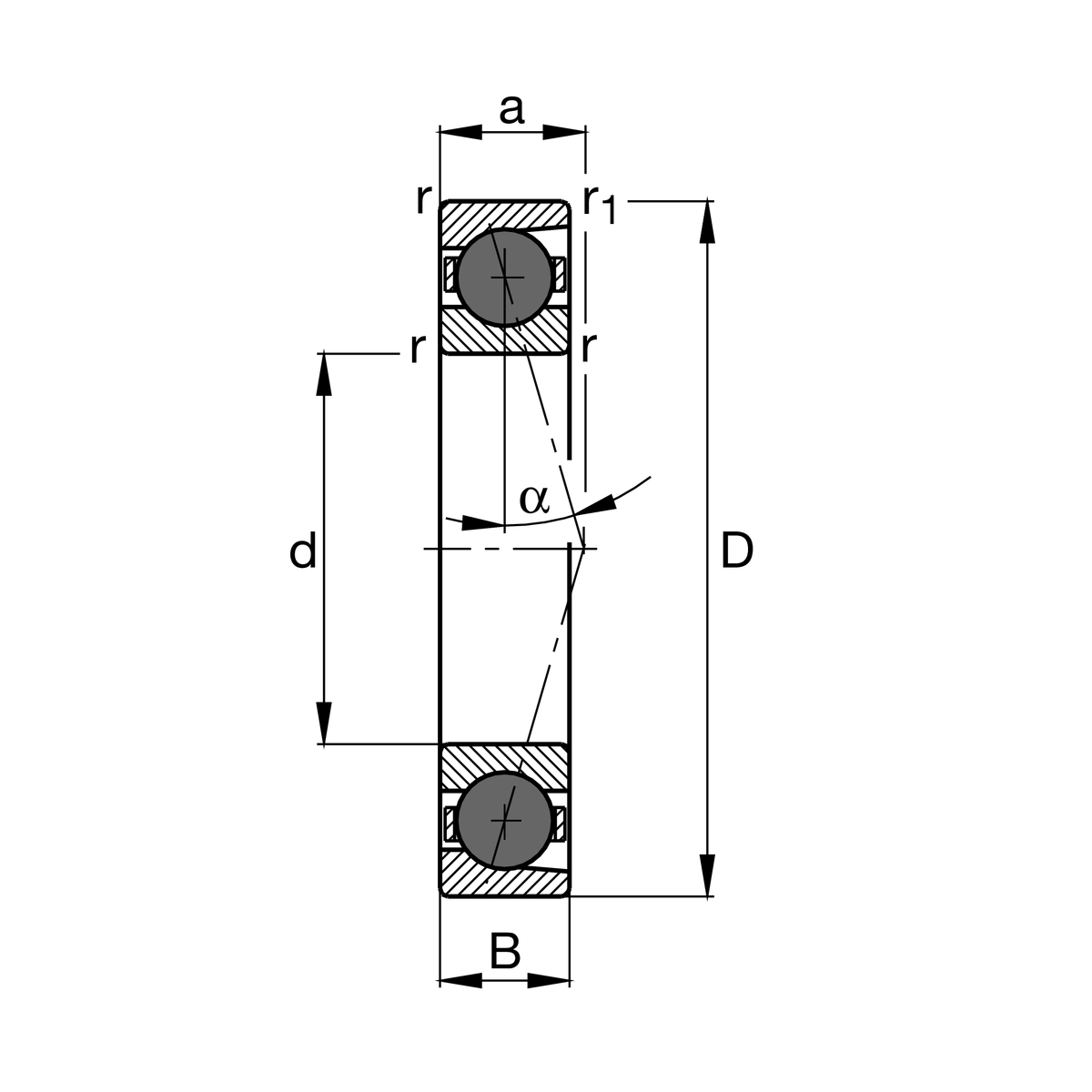

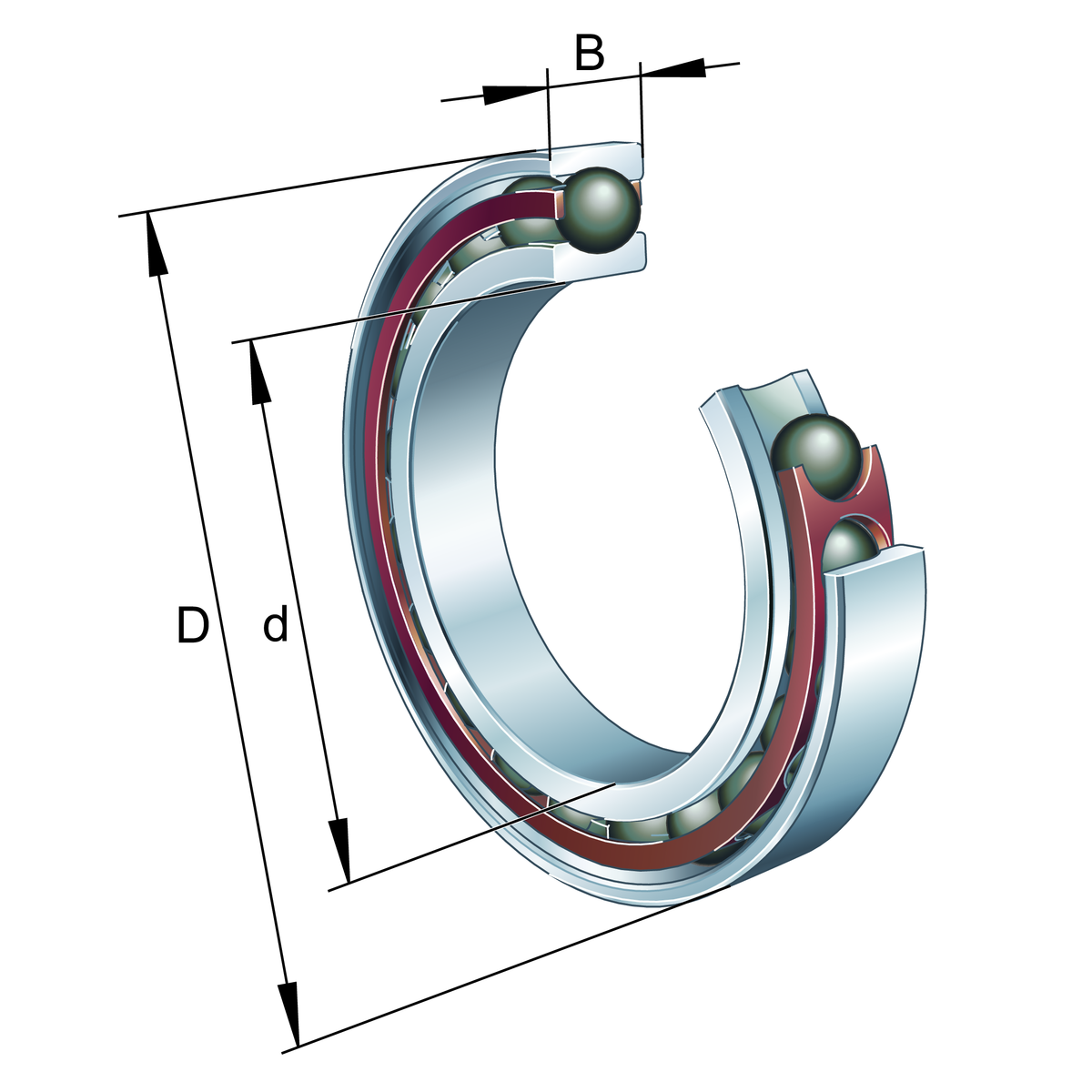

Dimensiuni principale și date de performanță
| d | Diametru interior | 70 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 20 mm |
| C r | Sarcină dinamică de bază, radială | 48.000 N |
| C 0r | Sarcină statică de bază, radială | 28.000 N |
| C ur | Limită de sarcină la oboseală, radială | 2.240 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 16.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 24.000 1/min |
| ≈m | Masă | 0,486 kg |

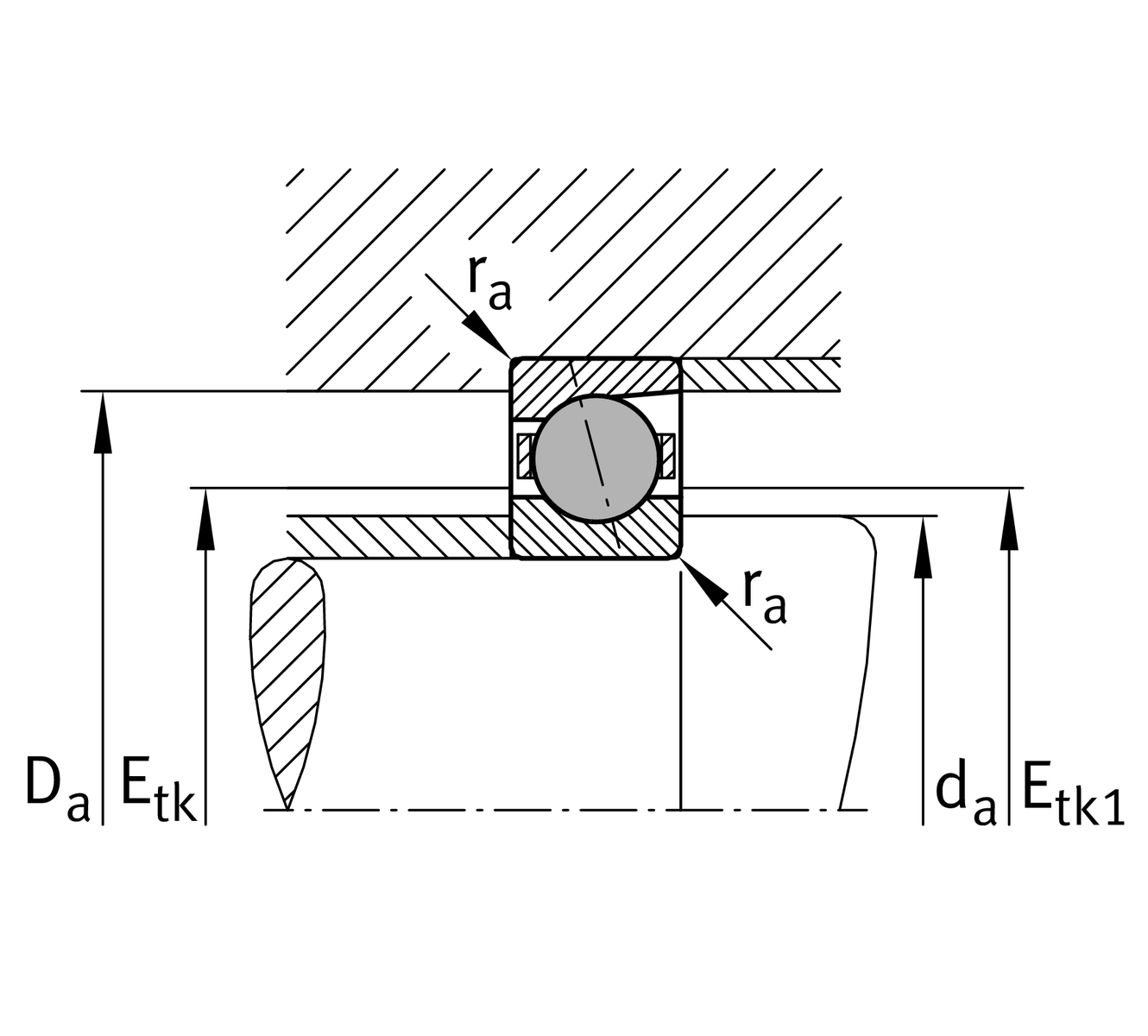

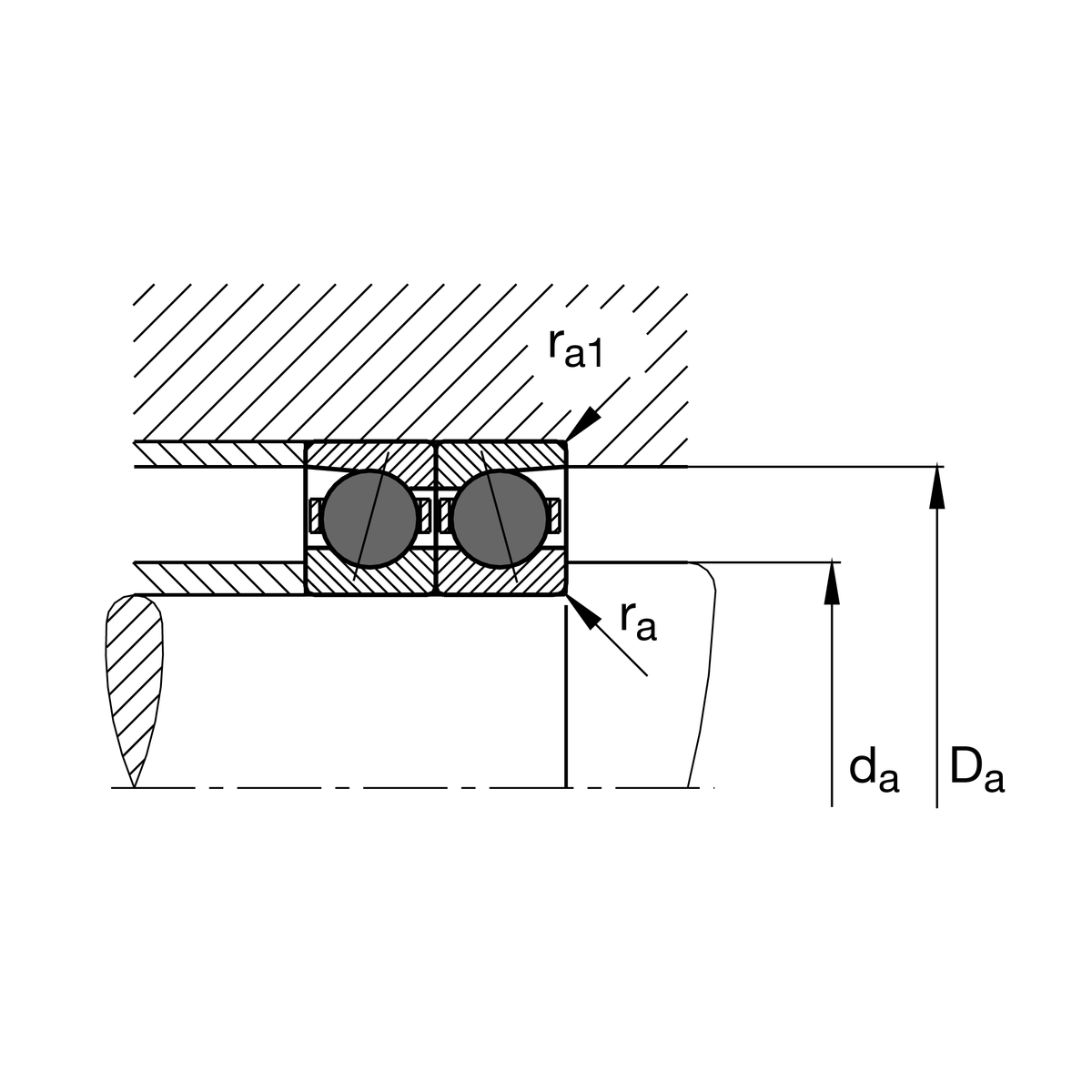

Dimensiuni de montaj
| d a | Diametru umăr arbore | 77 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 102 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 0,6 mm |
| E tk min | Diametru minim cerc orificii de injecție | 82,4 mm |
| E tk max | Diametru maxim cerc orificii de injecție | 86,7 mm |
| E tk1 min | Diametru minim cerc orificii de injecție | 82,4 mm |
| E tk1 max | Diametru maxim cerc orificii de injecție | 86,7 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 31 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 188 N |
| F V M | Forță de preîncărcare medie | 749 N |
| F V H | Forță de preîncărcare ridicată | 1.633 N |
| K aE L | Forță de desprindere ușoară | 540 N |
| K aE M | Forță de desprindere medie | 2.203 N |
| K aE H | Forță de desprindere ridicată | 4.915 N |
| c a L | Rigiditate axială ușoară | 147 N/µm |
| c a M | Rigiditate axială medie | 242 N/µm |
| c a H | Rigiditate axială ridicată | 326 N/µm |
