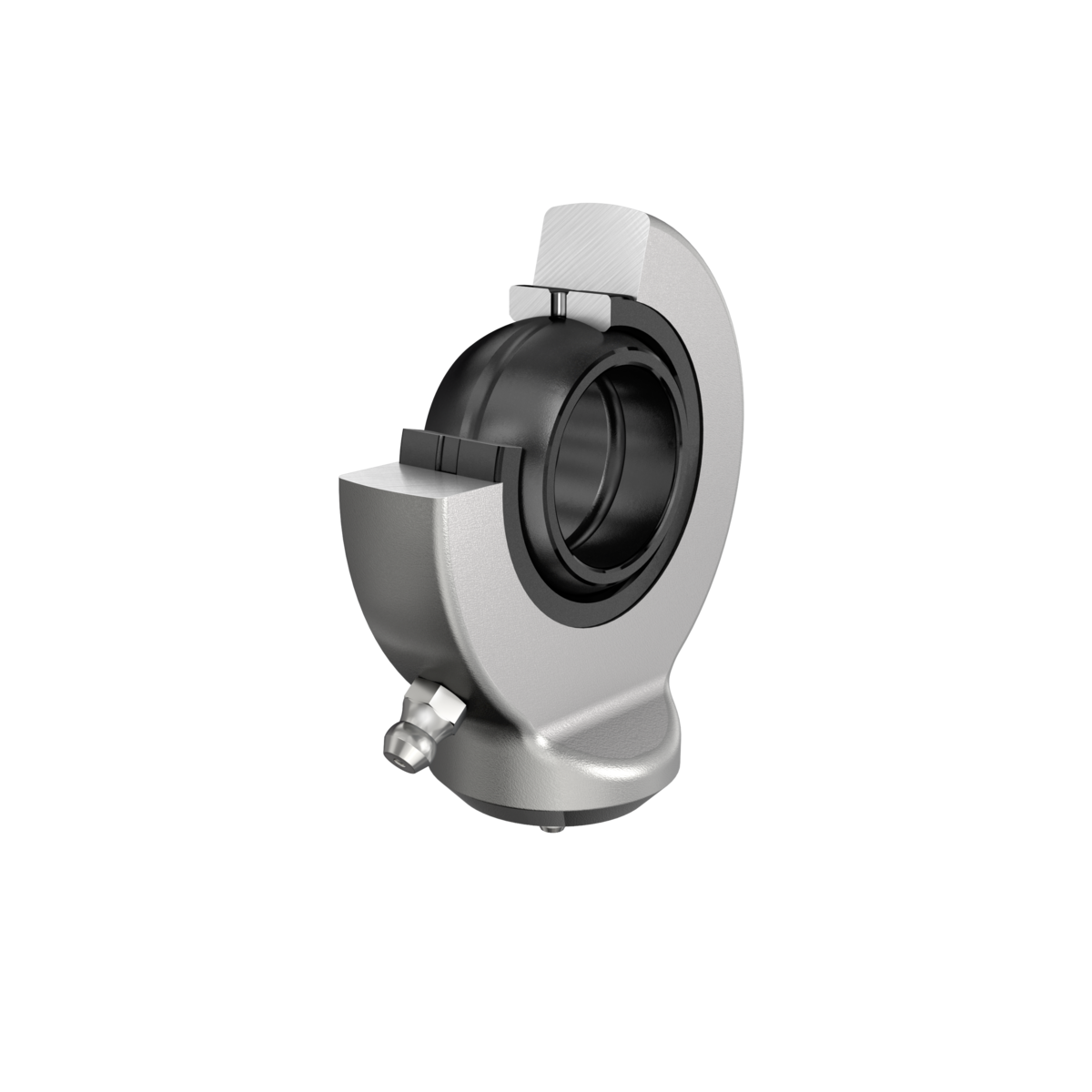

Fotografia produsului are caracter informativ
GK80-DO+INA
Date tehnice INA/Schaeffler
GK80-DO - Cap de bară
Hydraulic rod end according to ISO24652 and DIN ISO 12240-4, serie dimensională E, form S cu circular weld end, maintenance required, sliding pair oțel/oțel, deschis
C r522.000 NSarcină dinamică de bază, radială
C 0r624.000 NSarcină statică de bază, radială
d80 mmDiametru interior rulment
D120 mmDiametru exterior rulment
B55 mmLățime inel interior,
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GK80-DO |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066358490000 |
| Tip de bază | GK80-DO |
| Cod BearingX | GK80-DO |
| Masa | 10.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | DIN71412-AS6 (tapered grease nipple) | |
| Slotted | Nu | |
| Mounting | Weldable, round |

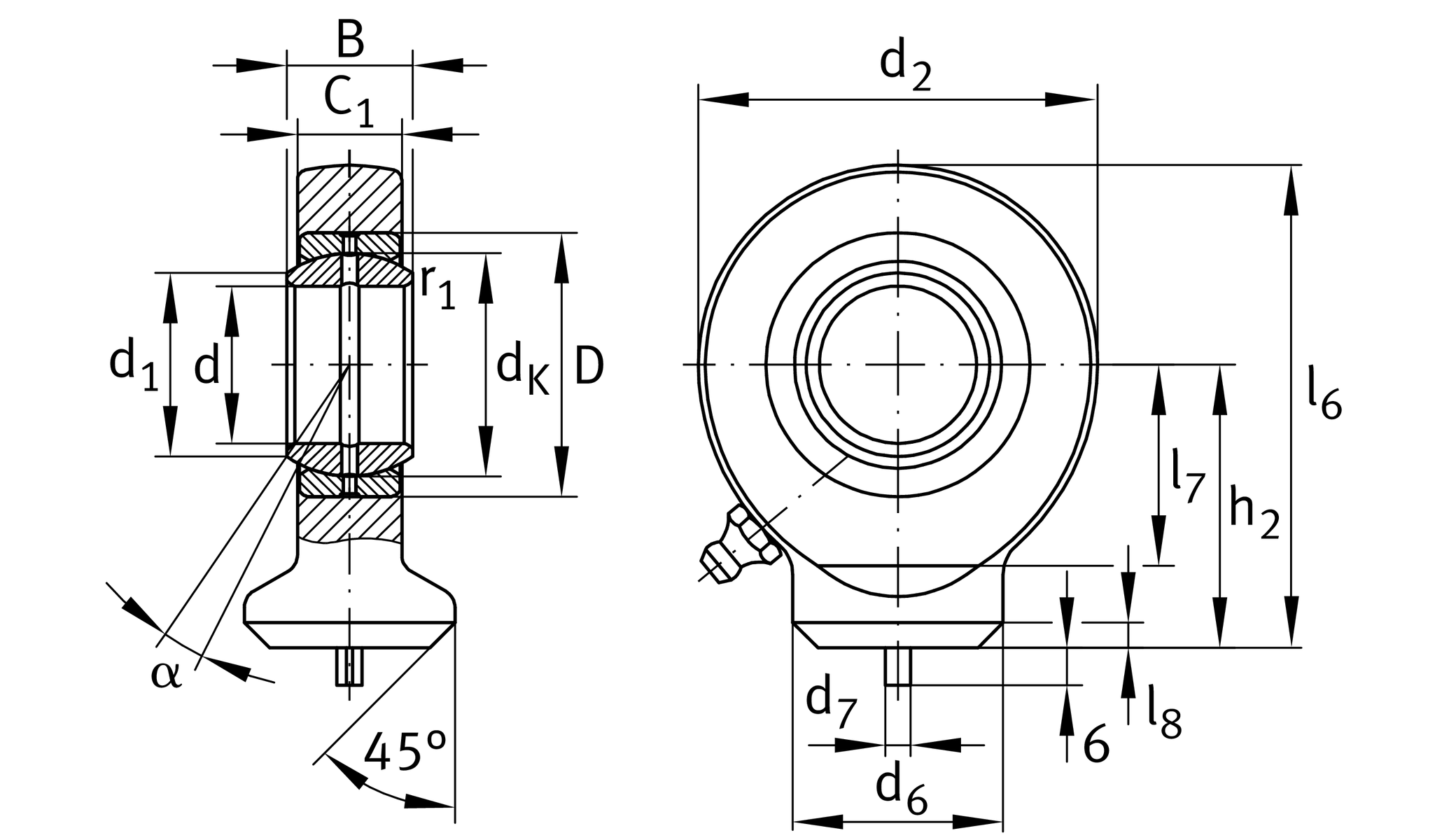

Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 522.000 N |
| C 0r | Sarcină statică de bază, radială | 624.000 N |
| d | Diametru interior rulment | 80 mm |
| d 2 | Diametru exterior ochi | 180 mm |
| l 6 | Total length welding head | 231 mm |
| D | Diametru exterior rulment | 120 mm |
| B | Lățime inel interior, | 55 mm |
| ≈m | Masă | 10,1 kg |
Dimensiuni detaliate
| α | Tilt angle | 6 ° |
| C 1 | Lățime of the rod end | 47 mm |
| d K | Diametru bilă | 105 mm |
| d 6 | Diametru tijă de sudură | 95 mm |
| d 7 | Diametru știft de centrare | 6 mm |
| h 2 | Shank Length Welding Head | 141 mm |
| l 7 | Distanță găurire față de începutul arborelui | 100 mm |
| l 8 | Chamfer | 10 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,015 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,15 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| G rmax | Joc radial maxim | 0,142 mm |
| G rmin | Joc radial minim | 0,055 mm |
| G r | Joc radial | 0,055 - 0,142 |
Dimensiuni de montaj
| r 1smin | Edge Spacing | 1 mm |
| d 1 | Diametru flanșă exterioară inel interior | 89,4 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -60 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
