F506-A-L+FAG
Date tehnice FAG/Schaeffler
F506-A-L - Carcasă cu flanșă
Carcasă cu flanșă for various bearing types, cu conical bore and clamping sleeve, closed on one side
D62 mmDiametru exterior rulment

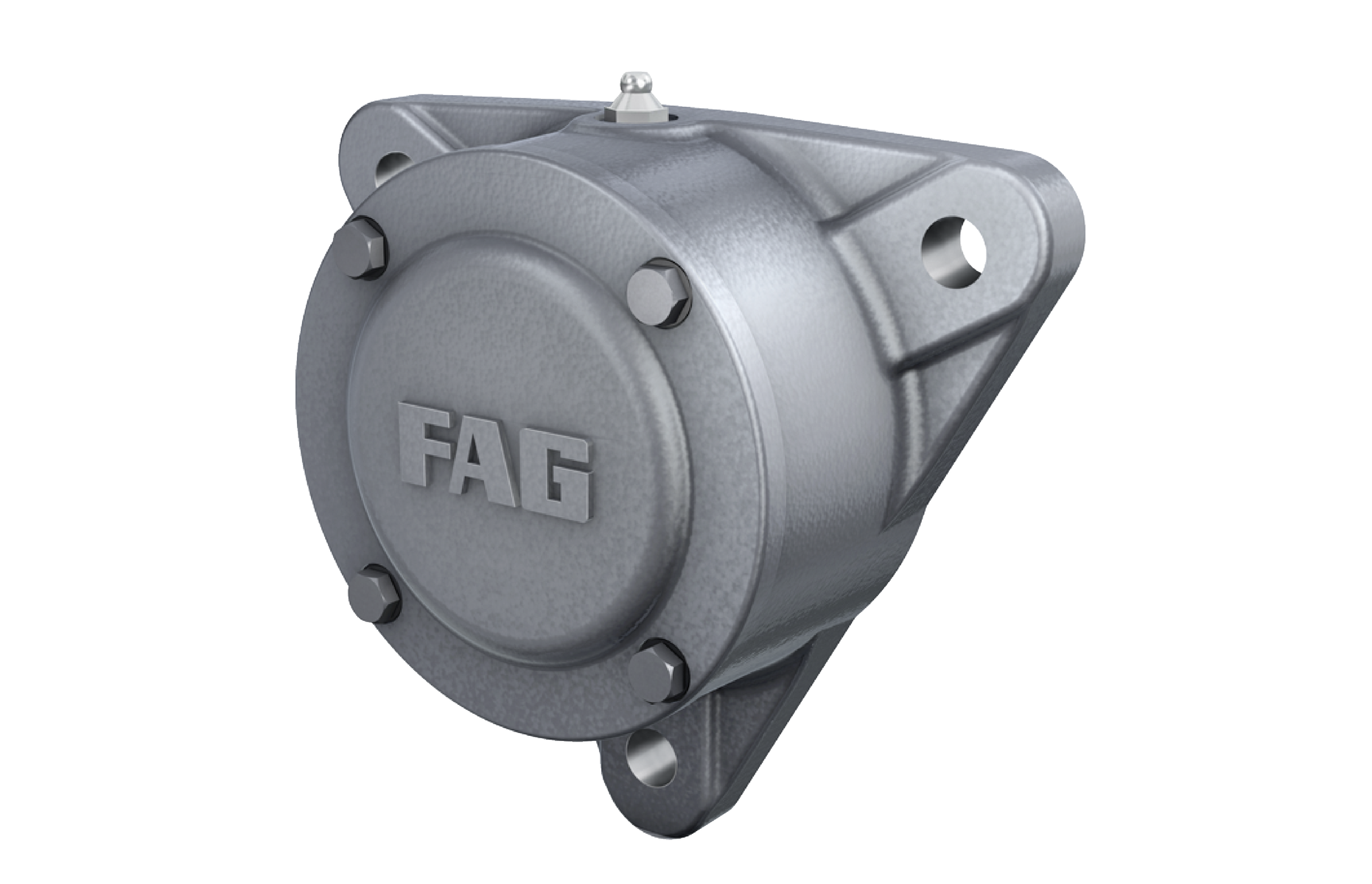

Prezentare produs
| Cod produs | F506-A-L |
|---|---|
| Tip produs | Carcasă cu flanșă |
| Marcă | FAG |
| Număr material Schaeffler | 0191671990000 |
| Tip de bază | F506 |
| Masa | 1.6 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

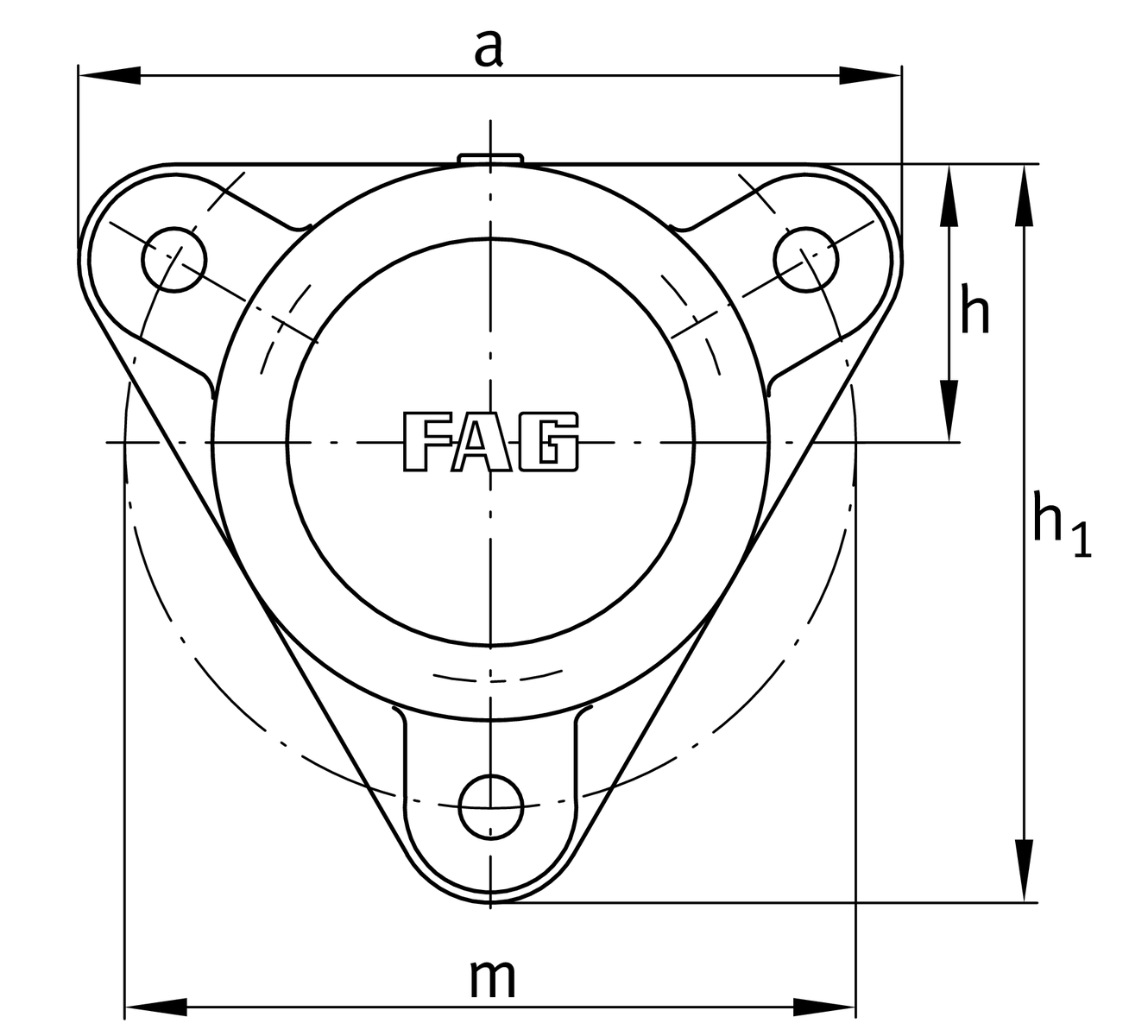

Dimensiuni principale și date de performanță
| d 1 | Diametru arbore | 25 mm |
| a | Lățime flanșă | 130 mm |
| h 1 | Înălțime flanșă | 117 mm |
| Număr de orificii de prindere | 3 | |
| ≈m | Masa | 1,6 kg |

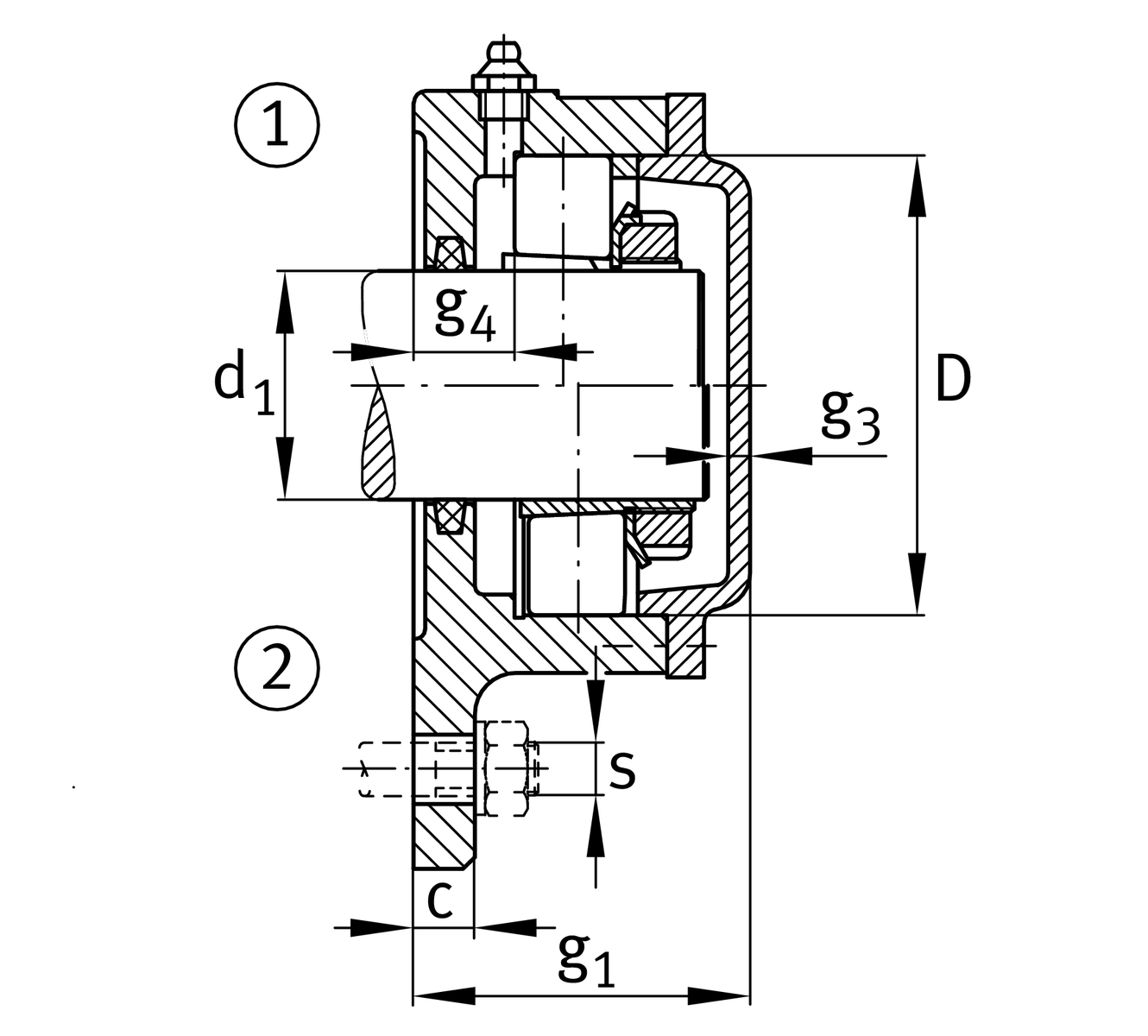

Dimensiuni detaliate
| Filet racord pentru ungere | M10x1 | |
| c | Grosime flanșă | 12 mm |
| D | Diametru exterior rulment | 62 mm |
| g 4 | Distanță de la flanșă la locașul rulmentului | 18 mm |
| h | Distanță ax arbore | 44 mm |
| m | Diametru cerc de divizare găuri de fixare | 116 mm |
| s | Dimensiune șuruburi de fixare | M10 |
Documente
- Fișă tehnică produs F506-A-LPDF produs
