KTSG25-PP-AS+INA
Date tehnice INA/Schaeffler
KTSG25-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu self-aligning linear ball bearing, contact etanșări pe ambele părți
B78 mmLățime
Prezentare produs
| Cod produs | KTSG25-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0068394440000 |
| Tip de bază | KTSG25 |
| Masa | 1.15 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 25 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 8 | |
| ≈m | Masă | 1,15 kg |

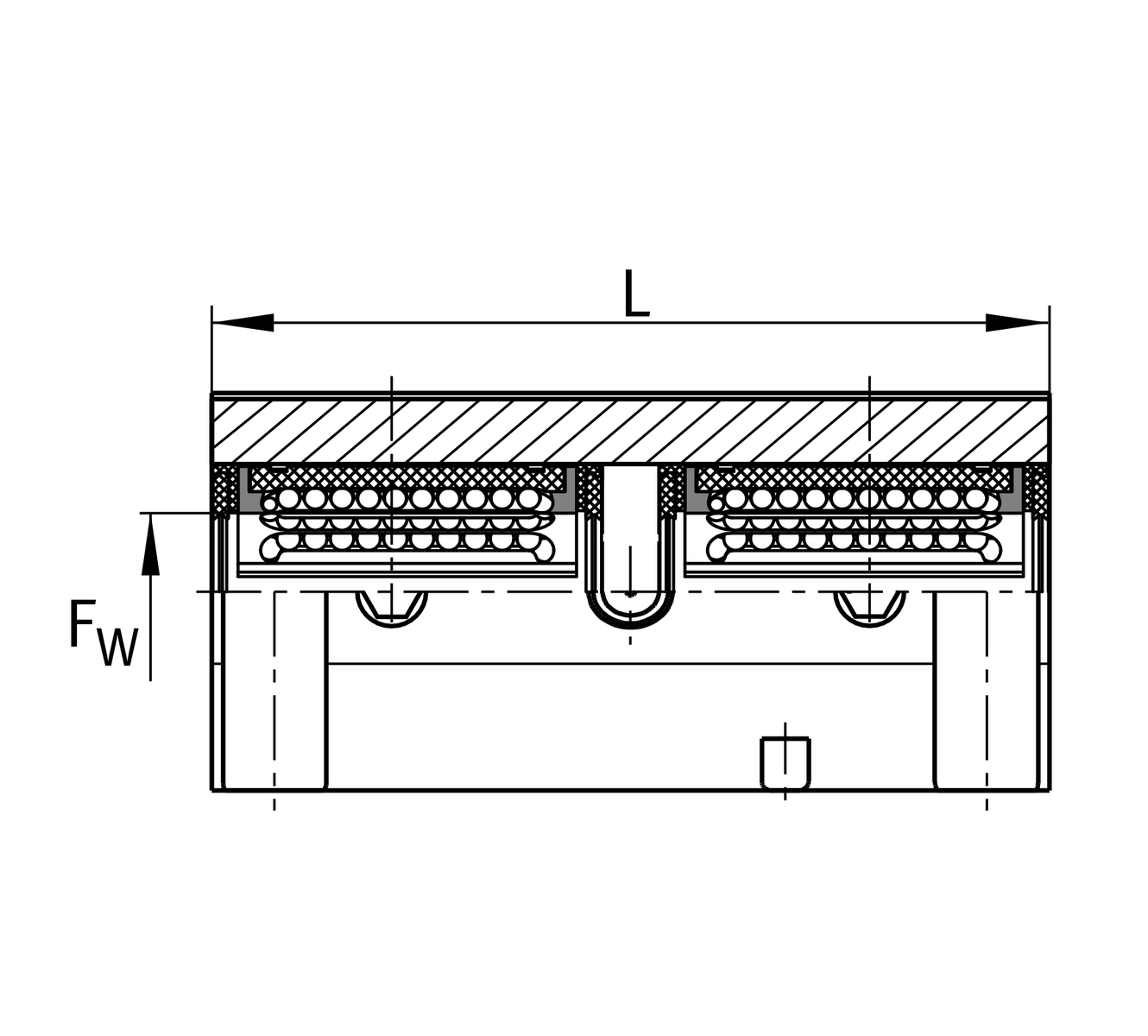

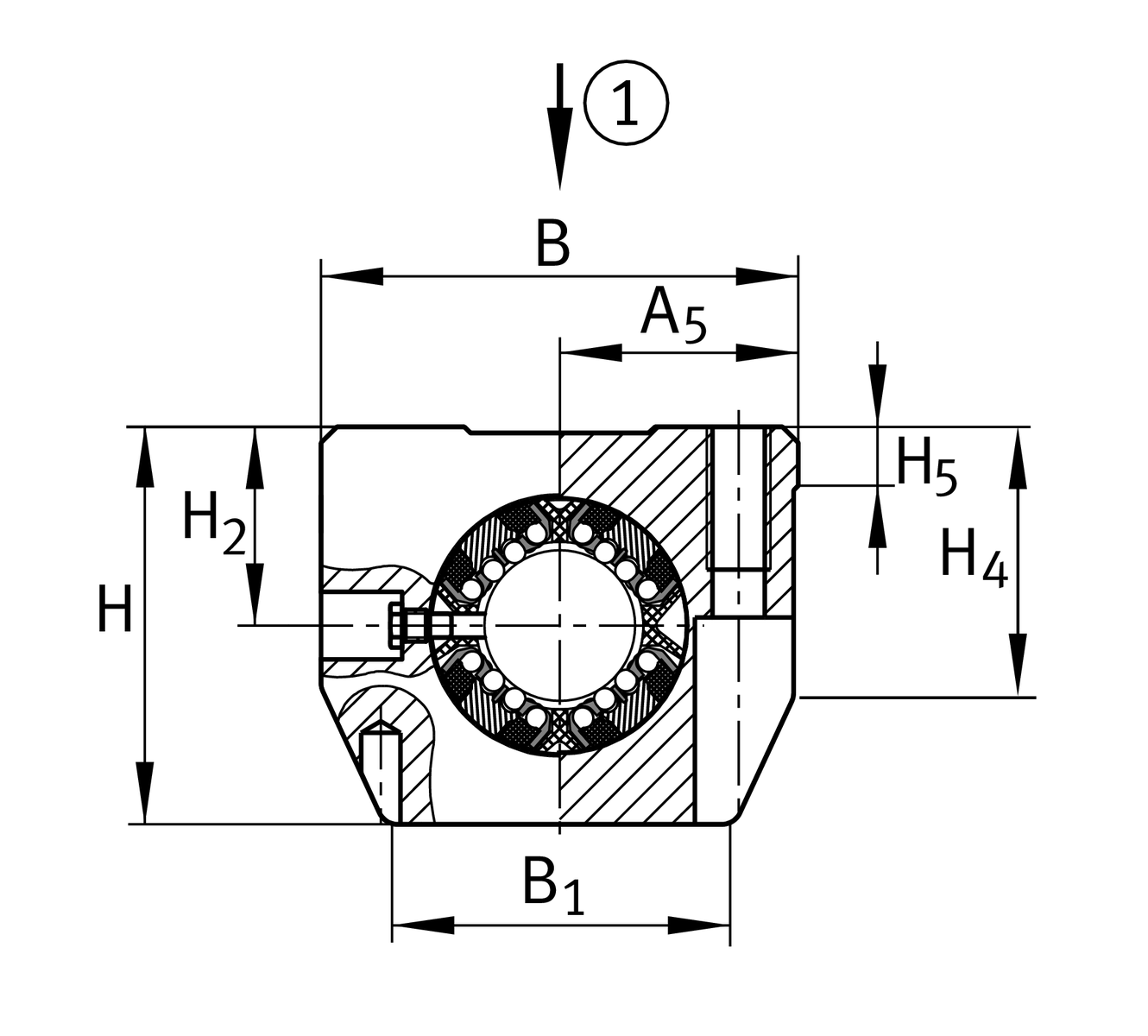

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 25 mm |
| H | Înălțime | 60 mm |
| L | Length | 122 mm |
| B | Lățime | 78 mm |
| C max | Capacitate dinamică | 6.400 N |
| C 0 max | Capacitate statică | 8.600 N |

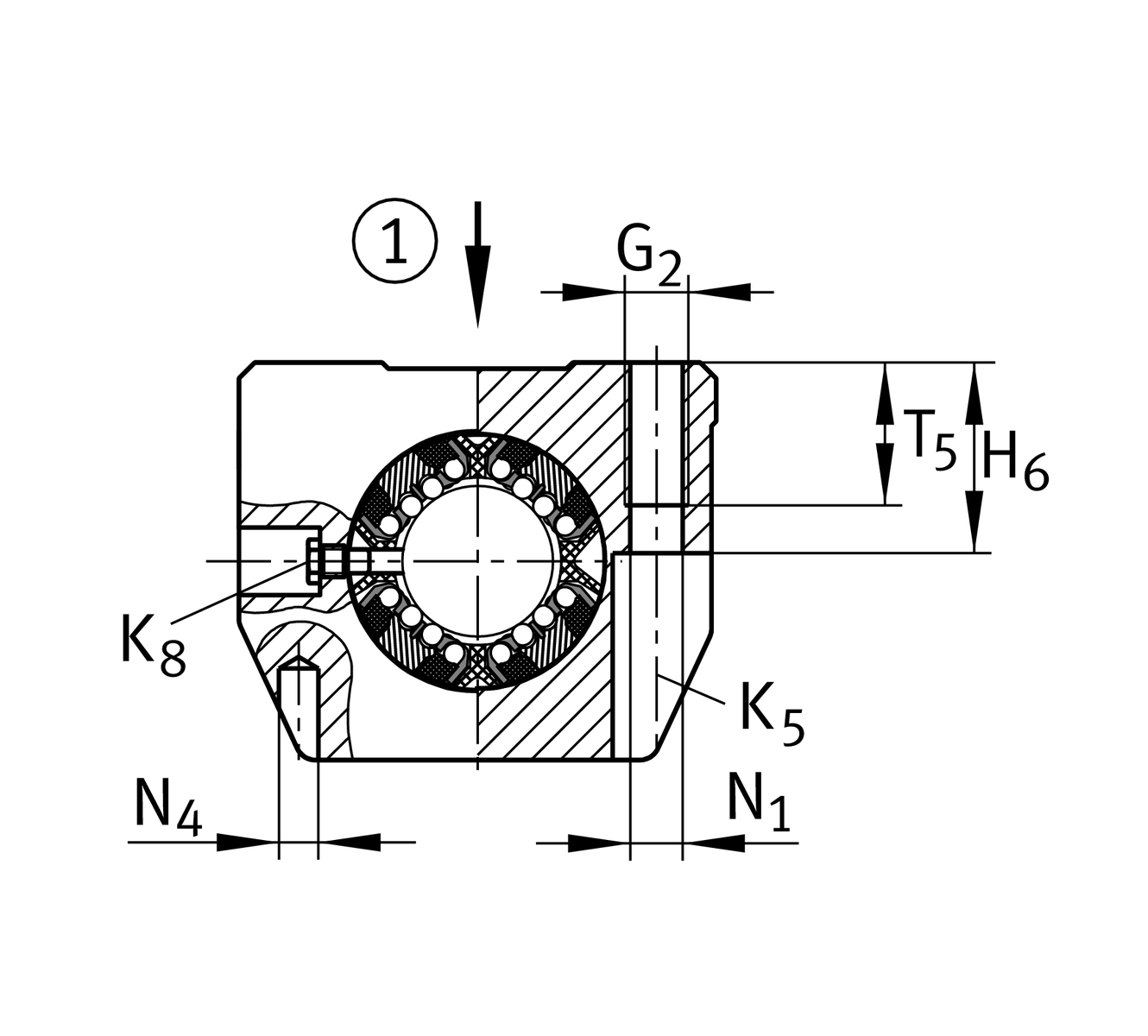

Dimensiuni de montaj
| J B | 60 mm | |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| B 1 | 59,4 mm | |
| A 5 | Dimensiune de montaj | 39 mm |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| J L | Distanță | 94 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| L 6 | Distanță | 44 mm |
| H 2 | Înălțime centru | 30 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 4 | Dimensiune de montaj | 41,5 mm |
| H 5 | 8,3 mm | |
| T 5 | Dimensiune de montaj | 22 mm |
| H 6 | 29 mm | |
| G 2 | M10 | |
| N 1 | Dimensiune de montaj | 8,4 mm |
| N 4 | 6 mm | |
| N 3 | 15 mm | |
| K 5 | M8 | |
| K 8 | Niplu de ungere | NIP5MZ |
