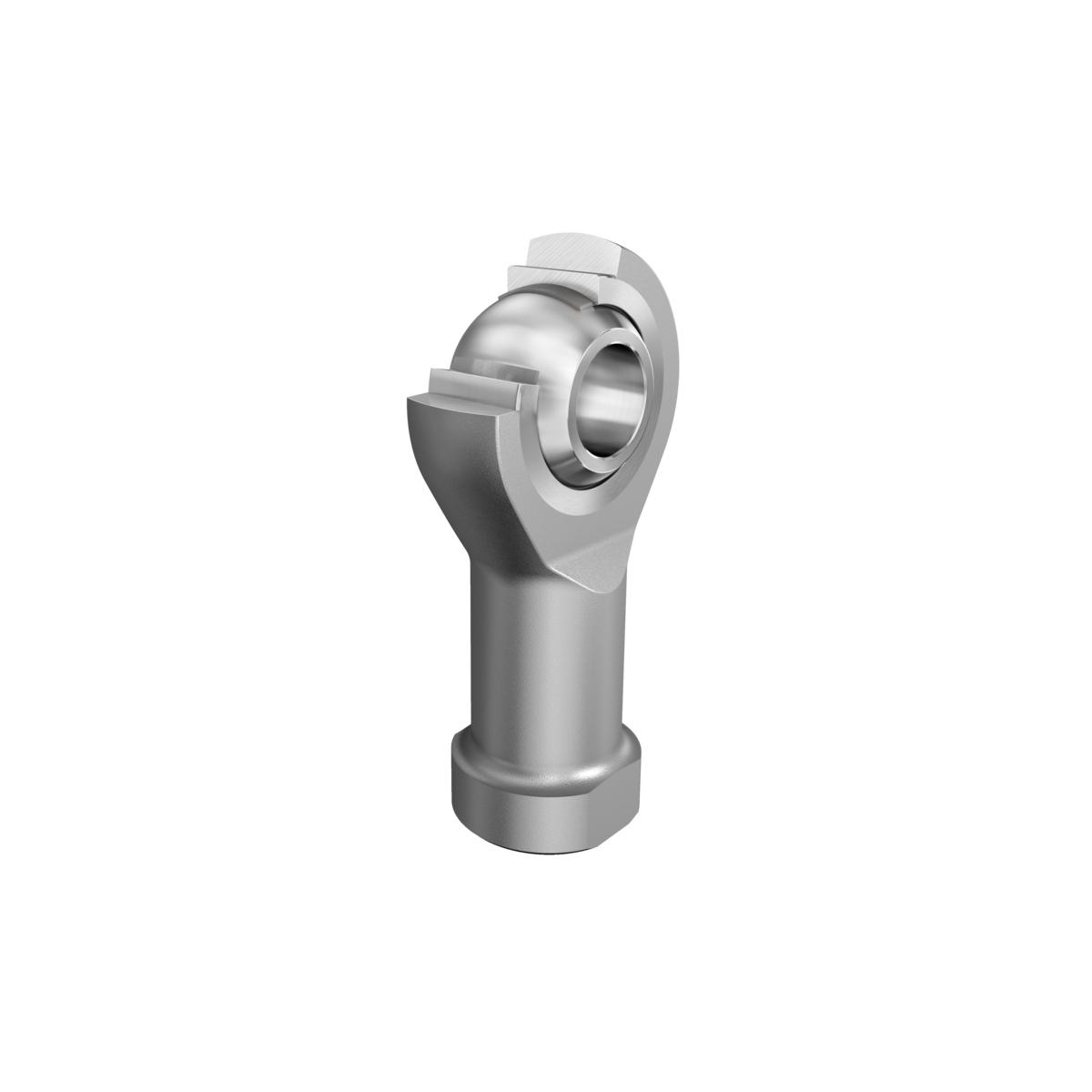

Fotografia produsului are caracter informativ
GIKSR5-PS+INA
Date tehnice INA/Schaeffler
GIKSR5-PS - Cap de bară
Corrosion-resistant rod end, cu filet interior, filet pe dreapta, fără întreținere, strat de alunecare: folie PTFE, DIN ISO 12240-4, serie dimensională K, tip F, execuție deschisă
C r6.000 NSarcină dinamică de bază, radială
C 0r3.800 NSarcină statică de bază, radială
d5 mmDiametru interior rulment
D13 mmDiametru exterior rulment
B8 mmLățime inel interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Protejat împotriva ruginii
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GIKSR5-PS |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0594406600000 |
| Tip de bază | GIKSR5-PS |
| Masă | 19.8 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere free | |
| Niplu de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | Fără | |
| Mounting | Filet interior |
Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 6.000 N |
| C 0r | Sarcină statică de bază, radială | 3.800 N |
| d | Diametru interior rulment | 5 mm |
| d 2 | Diametru exterior ochi | 19 mm |
| l 4 | Lungime totală cap cu filet interior | 36,5 mm |
| ≈m | Masă | 19,8 g |

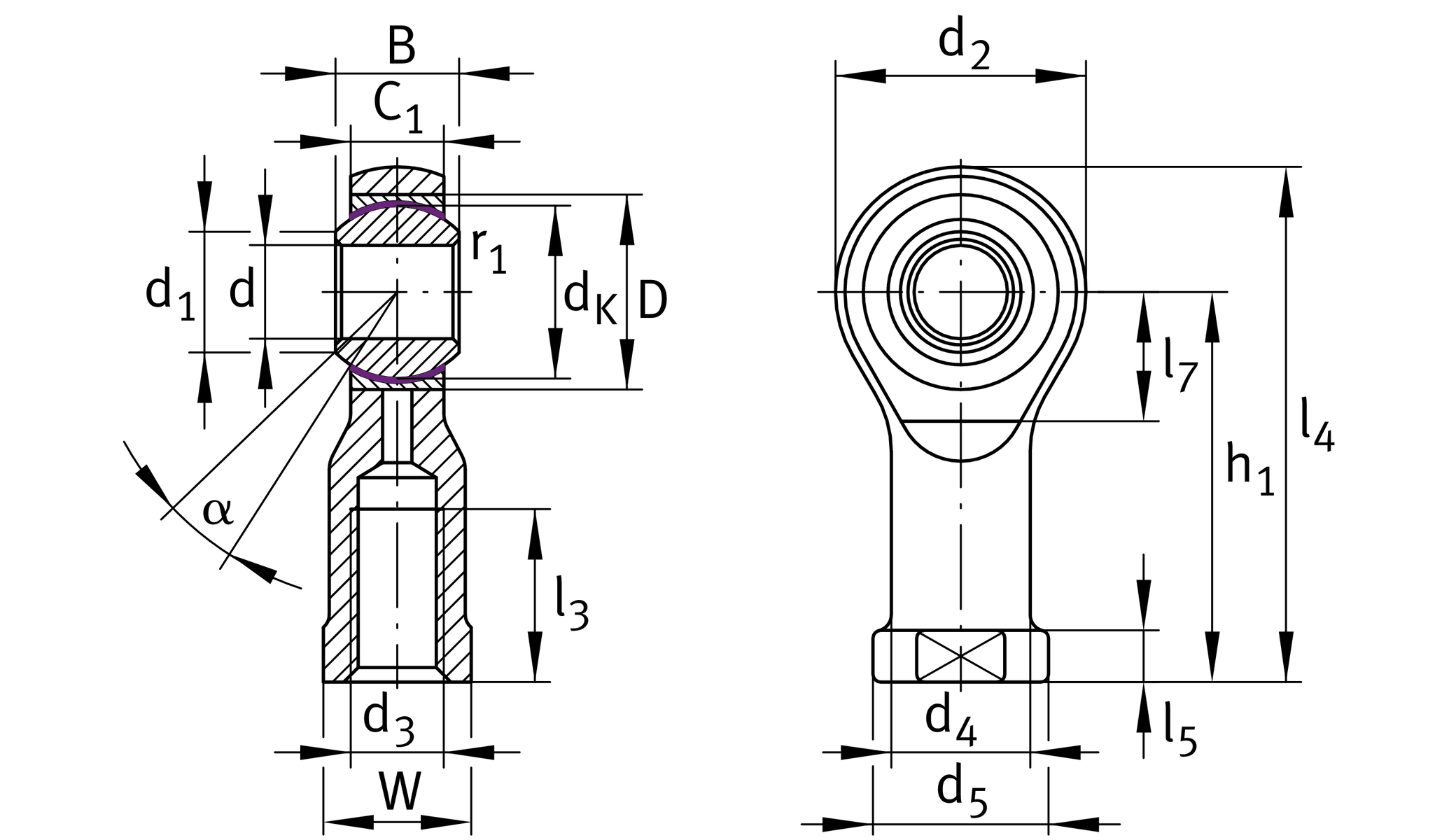

Dimensiuni detaliate
| C 1 | Lățime of the rod end | 6 mm |
| D | Diametru exterior rulment | 13 mm |
| B | Lățime inel interior | 8 mm |
| d K | Diametru bilă | 11,1 mm |
| d 3 | Dimensiune filet | M5 |
| d 4 | Diametru tijă | 9 mm |
| d 5 | Diametru tijă, large | 11 mm |
| h 1 | Shank Length Filet interior head | 27 mm |
| α | Tilt angle | 13 ° |
| l 3 | Lungime filet Filet interior | 8 mm |
| l 5 | Length rod end shank | 4 mm |
| l 7 | Distanță găurire față de începutul arborelui | 9 mm |
| W | Lățime Across Flat | 9 mm |
| d UT | Diametru interior rulment, toleranță inferioară | 0 mm |
| d T | Diametru interior rulment, tolerance | H7 |
| d OT | Diametru interior rulment, toleranță superioară | 0,012 mm |
| B UT | Lățime inel interior, toleranță inferioară | 0 mm |
| B OT | Lățime inel interior, toleranță superioară | 0,012 mm |
| G r | Joc radial | 0,003 - 0,035 |
| G rmin | Joc radial minim | 0,003 mm |
| G rmax | Joc radial maxim | 0,035 mm |
Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,3 mm |
| d 1 | Diametru flanșă exterioară inel interior | 7,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -10 °C |
| T max | Temperatură maximă de funcționare | 80 °C |
