BS2-2208-2RS/VT143+SKF
Date tehnice produs

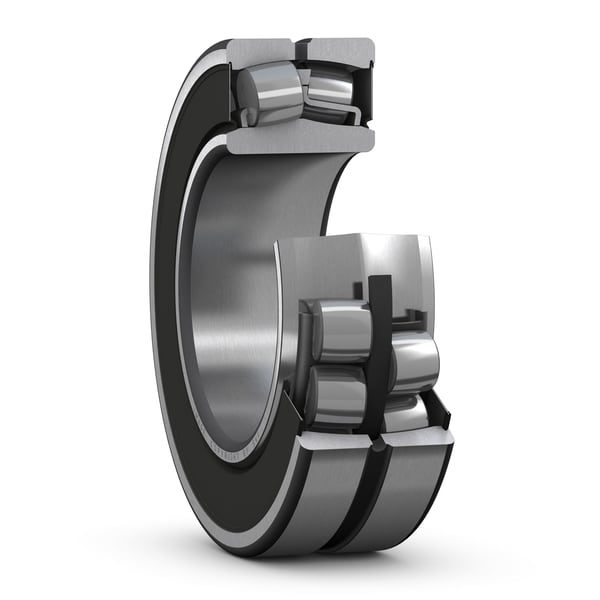

BS2-2208-2RS/VT143 - Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere
Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere Rulmenții oscilanți cu role pot suporta sarcini grele în ambele direcții. Aceștia sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale arborelui, cu practic nicio creștere a frecării sau temperaturii. În condiții normale de funcționare, rulmenții etanșați sunt aproape fără întreținere, menținând costurile de service și consumul de grasime scăzut. Execuțieul include caracteristici pentru a facilita relubrifierea.
Diametru interior40 mmDiametru interior
Diametru exterior80 mmDiametru exterior
Lățime28 mmLățime
d40 mmDiametru interior
D80 mmDiametru exterior
B28 mmLățime
Prezentare generală a produsului
| Cod produs | BS2-2208-2RS/VT143 |
|---|---|
| Tip produs | Rulment oscilant cu role cu etanșare integrală și caracteristici de relubrifiere |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 40 mm |
| Diametru exterior | Diametru exterior | 80 mm |
| Lățime | Lățime | 28 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 98.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 91.5 kN |
| Turație limită | Turație limită | 4000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Număr de rânduri | Număr de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Joc radial intern | Joc radial intern | CN |
| Clasă de toleranță pentru dimensiuni | Clasă de toleranță pentru dimensiuni | Nurmal |
| Clasă de toleranță pentru run-out | Clasă de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 2.1 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.592 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni detaliate
| d | Diametru interior | 40 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.012... 0 mm |
| D | Diametru exterior | 80 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.013... 0 mm |
| B | Lățime | 28 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d2 | Diametrul umărului inelului interior | ≈ 47.2 mm |
| D1 | Diametrul umărului/decupajului inelului exterior | ≈ 72.8 mm |
| b | Lățimea canelurii de lubrifiere | 6 mm |
| K | Diametru orificiu de ungere | 3 mm |
| r1,2 | Dimensiunea fazei | min. 1.1 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | Nurmal |
Dimensiuni de reazem
| da | Diametrul abutmentului arborelui | min. 46.8 mm |
| da | Diametrul abutmentului arborelui | max. 47 mm |
| Da | Diametru reazem carcasă | max. 73 mm |
| ra | Raza de fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 98.5 kN |
| C0 | Sarcină statică de bază | 91.5 kN |
| Pu | limită de încărcare la oboseală | 10 kN |
| Turație limită | Turație limită | 4000 r/min |
| e | Valoare limită | 0.28 |
| Y1 | Factor de calcul | 2.4 |
| Y2 | Factor de calcul | 3.6 |
| Y0 | Factor de calcul | 2.5 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 8 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
Joc radial intern
| Joc radial intern minim | Joc radial intern minim | 30 µm µm |
| Joc radial intern maxim | Joc radial intern maxim | 45 µm µm |
