7222-BECBM+SKF
Date tehnice produs

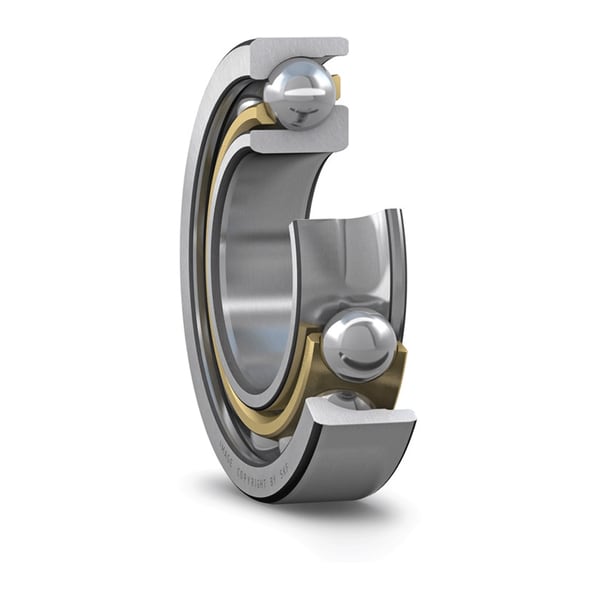

7222 BECBM - Rulment cu bile cu contact unghiular pe o singură rangă
Rulment cu bile cu contact unghiular pe o singură rangă Aceste rulmenți cu bile cu contact unghiular pe o singură rangă pot suporta sarcini radiale și axiale care acționează simultan, unde sarcină axială acționează într-o singură direcție. Pot funcționa la viteze mari și, în funcție de variantă, chiar la viteze foarte mari. Sunt mai potriviți decât rulmenții cu bile cu canelură adâncă pentru susținerea unor forțe axiale mari care acționează într-o singură direcție.
Diametru interior110 mmDiametru interior
Diametru exterior200 mmDiametru exterior
Lățime38 mmLățime
Unghi de contact40 °Unghi de contact
Clasificare de încărcare dinamică de bază163 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază156 kNClasificare de încărcare statică de bază
Prezentare produs
| Cod produs | 7222 BECBM |
|---|---|
| Tip produs | Rulment cu bile cu contact unghiular pe o singură rangă |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 110 mm |
| Diametru exterior | Diametru exterior | 200 mm |
| Lățime | Lățime | 38 mm |
| Unghi de contact | Unghi de contact | 40 ° |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 163 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 156 kN |
| Viteză de referință | Viteză de referință | 4000 r/min |
| Viteză limită | Viteză limită | 5300 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Tip contact | Tip contact | Contact normal (contact în două puncte) |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip inel | Tip inel | Inele interioare și exterioare dintr-o singură piesă |
| Colivie | Colivie | Brass prelucrat |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Rulment de potrivire universală | Rulment de potrivire universală | Da |
| Joc intern axial | Joc intern axial | Nu se aplică |
| Condiție potrivită (joc axial/preîncărcare) | Condiție potrivită (joc axial/preîncărcare) | Joc axial CB |
| Clasă de toleranță | Clasă de toleranță | clasă 6 (P6) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 17.7 kg CO2e |
Logistică
| Greutate netă a produsului | Greutate netă a produsului | 4.92 kg |
| Cod eClass | Cod eClass | 23-05-08-03 |
| Cod UNSPSC | Cod UNSPSC | 31171531 |
Dimensiuni
| d | Diametru interior | 110 mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.015... 0 mm |
| D | Diametru exterior | 200 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.02... 0 mm |
| B | Lățime | 38 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.2... 0 mm |
| d1 | Diametrul umărului inelului interior (fața mare) | ≈ 144.85 mm |
| d2 | Diametrul umărului inelului interior (fața mică) | ≈ 127.12 mm |
| D1 | Diametrul umărului inelului exterior (fața mare) | ≈ 167.35 mm |
| a | Distanța fața laterală până la punctul de presiune | 84 mm |
| r1,2 | Dimensiunea chanfrului | min. 2.1 mm |
| r3,4 | Dimensiunea chanfrului | min. 1.1 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | P6 |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 122 mm |
| Da | Diametrul sprijinului carcasei | max. 188 mm |
| Db | Diametrul sprijinului carcasei | max. 193 mm |
| ra | Raza de fillet | max. 2 mm |
| rb | Raza de fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 163 kN |
| C0 | Clasificare de încărcare statică de bază | 156 kN |
| Pu | limită de încărcare de oboseală | 5.3 kN |
| Viteză de referință | Viteză de referință | 4000 r/min |
| Viteză limită | Viteză limită | 5300 r/min |
| A | Factorul minim de încărcare axială | 0.35 |
| kr | Factorul minim de încărcare radială | 0.1 |
| e | Valoarea limită | 1.1 |
| X | Factor de calcul (singur, tandem) | 0.35 |
| Y0 | Factor de calcul (singur, tandem) | 0.26 |
| Y2 | Factor de calcul (singur, tandem) | 0.57 |
| X | Factor de calcul (back-to-back, face-to-face) | 0.57 |
| Y0 | Factor de calcul (back-to-back, face-to-face) | 0.52 |
| Y1 | Factor de calcul (back-to-back, face-to-face) | 0.55 |
| Y2 | Factor de calcul (back-to-back, face-to-face) | 0.93 |
Toleranțe de bătaie
| tKia | Intervalul înălțimii secțiunii la inelul interior al rulmentului asamblat | 6 µm µm |
| tSd | Maximul run-out al feței laterale a inelului interior față de diametru | 9 µm µm |
| tKea | Intervalul înălțimii secțiunii la inelul exterior al rulmentului asamblat | 15 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 5.5 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
