6204-2Z+NSK
Date tehnice NSK

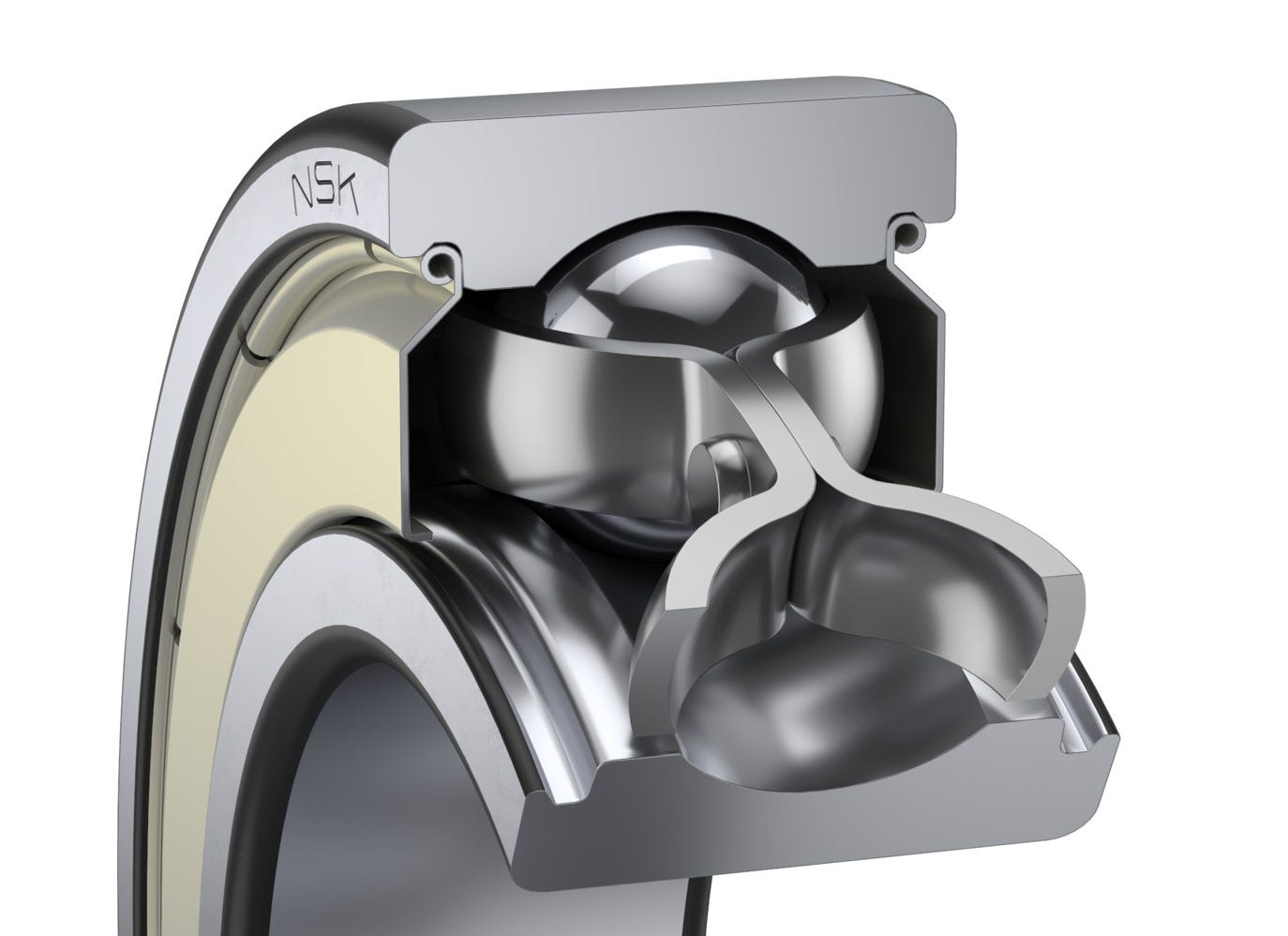

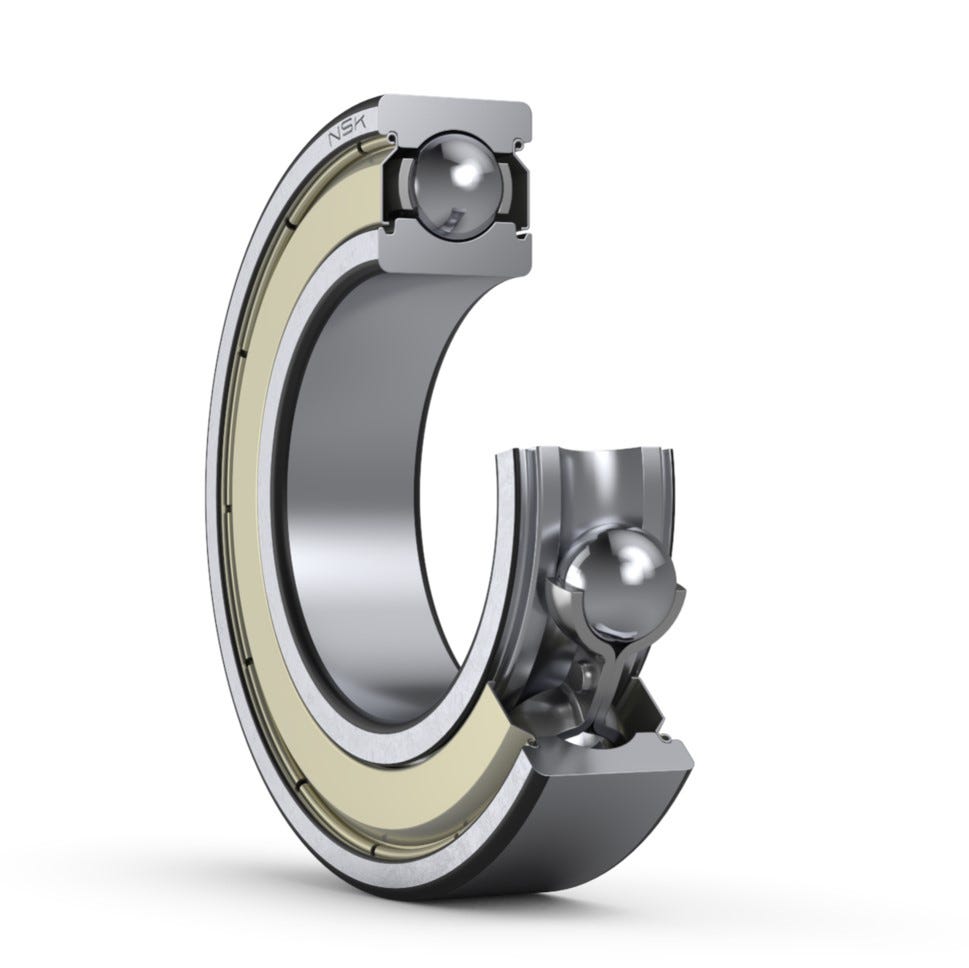

6204ZZ - NSK rulment
6204ZZ NSK rulment
d20 mmDiametru interior
D47 mmDiametru exterior
B14 mmLățime
r (min.)1 mmDimensiune fază
C r14100 NSarcină dinamică de bază
C 0r6600 NSarcină statică de bază
unsoare17000 min^-1lubrifiere cu unsoare
(aprox.)0.107 kg(aprox.)
Prezentare generală a produsului
| Cod produs | 6204ZZ |
|---|---|
| Tip produs | NSK rulment |
| Marcă | NSK |
| Sursă datelor | Catalog online NSK |
| CAD disponibil | Da |
Proprietăți
| NSK | Tipuri | Seria 62 |
| NSK | Execuție | ( ): Fără-N, NR |
| NSK | Colivie | ( ): Colivie din oțel presat |
| NSK | Etanșări, ecrane | ZZ: Scut pe ambele părți |
| NSK | Clearing radial intern | CN |
| NSK | Toleranță | Clasă ISO normală |
Numărul piesei
| 6204ZZ |

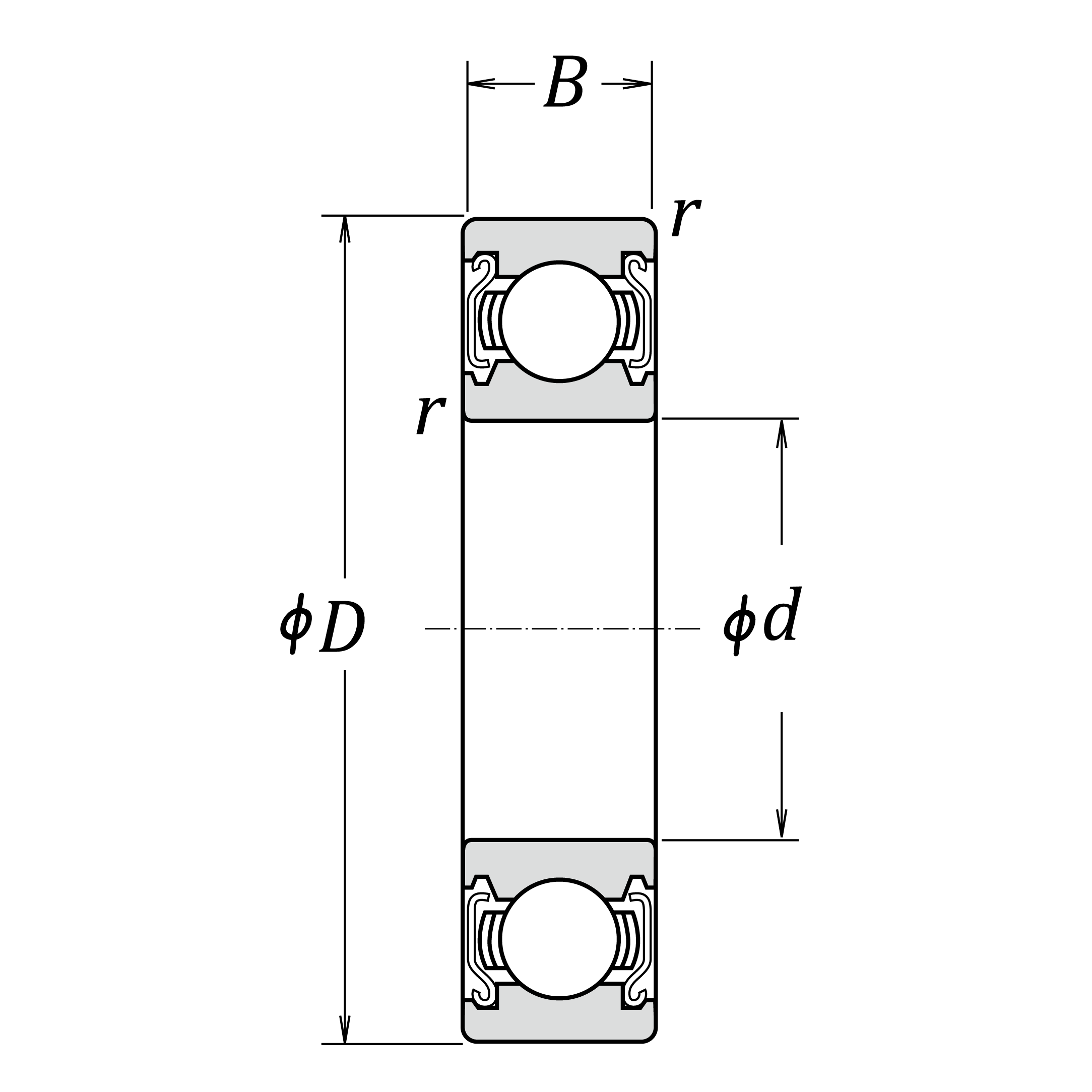

Dimensiuni limită detaliate
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 47 mm |
| B | Lățime | 14 mm |
| r (min.) | Dimensiune fază | 1 mm |
Clasificări de sarcină de bază
| C r | Sarcină dinamică de bază | 14100 N |
| C 0r | Sarcină statică de bază | 6600 N |
Viteze
| unsoare | lubrifiere cu unsoare | 17000 min^-1 |

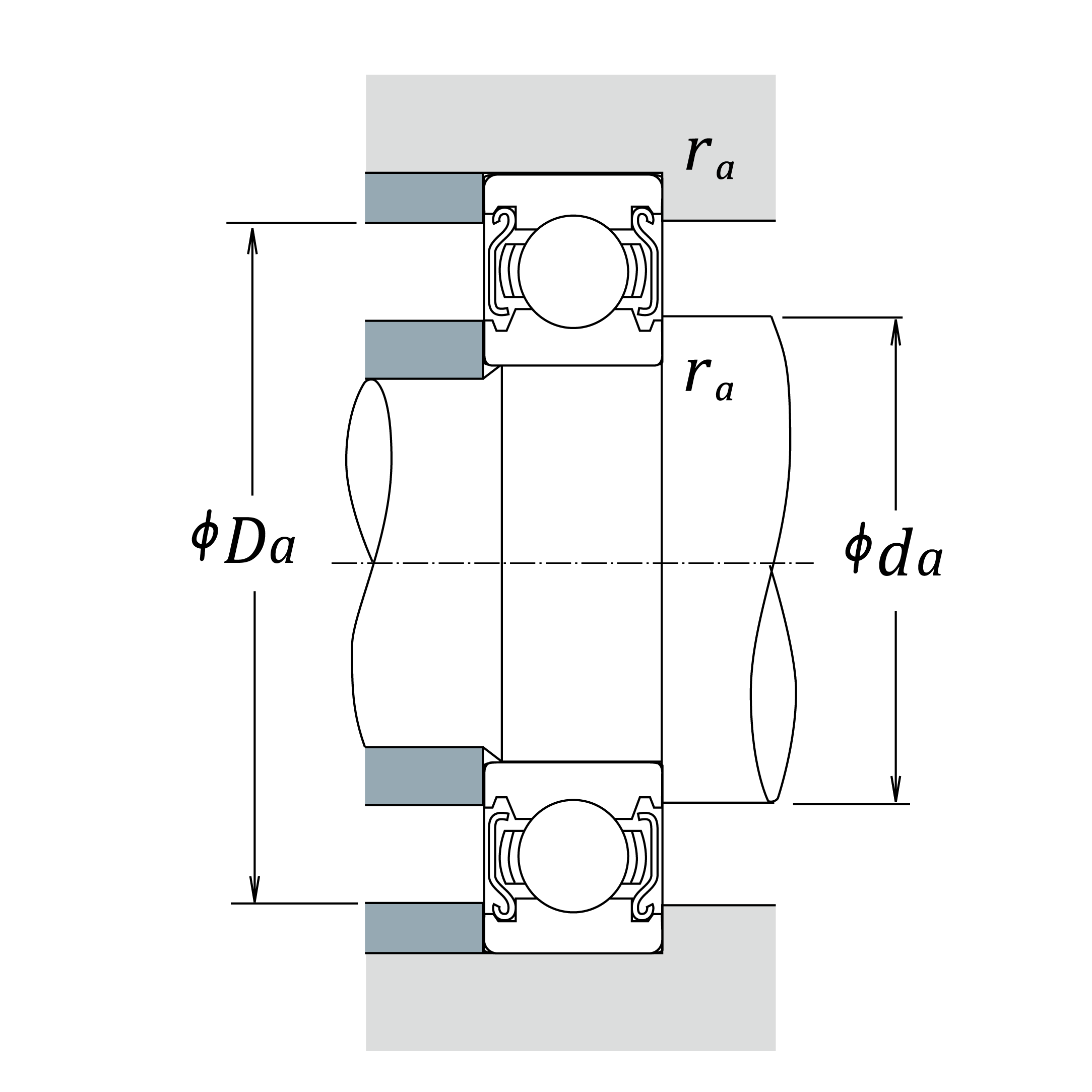

Dimensiuni limită ale abutmentului și fillet-ului detaliate
| da (min.) | Diametrul abutmentului arborelui | 25 mm |
| da (max.) | Diametrul abutmentului arborelui | 26.5 mm |
| Da (max.) | Diametru reazem carcasă | 42 mm |
| ra (max.) | Raza fillet-ului arborelui sau carcasei | 1 mm |
| Dx (min.) | Diametrul șanțului inelului de snap în carcasă | 0 mm |
| Cy (max.) | Distanța de la fața laterală a inelului exterior la fața din spate a inelului de snap | 0 mm |
Factori de calcul
| fo | Factor | 13.1 |
Informații suplimentare
| z | Numărul de bile | 8 |
| Dw | Diametrul bilei | 7.938 mm |
Masa
| (aprox.) | (aprox.) | 0.107 kg |
