6804-2Z+NSK
Date tehnice NSK
6804ZZ - NSK rulment
6804ZZ NSK rulment
d20 mmDiametru interior
D32 mmDiametru exterior
B7 mmLățime
r (min.)0.3 mmDimensiune fază
C r4400 NSarcină dinamică de bază
C 0r2470 NSarcină statică de bază
unsoare22000 min^-1lubrifiere cu unsoare
(aprox.)0.017 kg(aprox.)
Prezentare generală a produsului
| Cod produs | 6804ZZ |
|---|---|
| Tip produs | NSK rulment |
| Marcă | NSK |
| Sursă datelor | Catalog online NSK |
| CAD disponibil | Da |
Proprietăți
| NSK | Tipuri | Seria 68 |
| NSK | Execuție | ( ): Fără-N, NR |
| NSK | Colivie | ( ): Colivie din oțel presat |
| NSK | Etanșări, ecrane | ZZ: Scut pe ambele părți |
| NSK | Joc radial intern | CN |
| NSK | Toleranță | Clasă ISO normală |
Număr piese
| 6804ZZ |

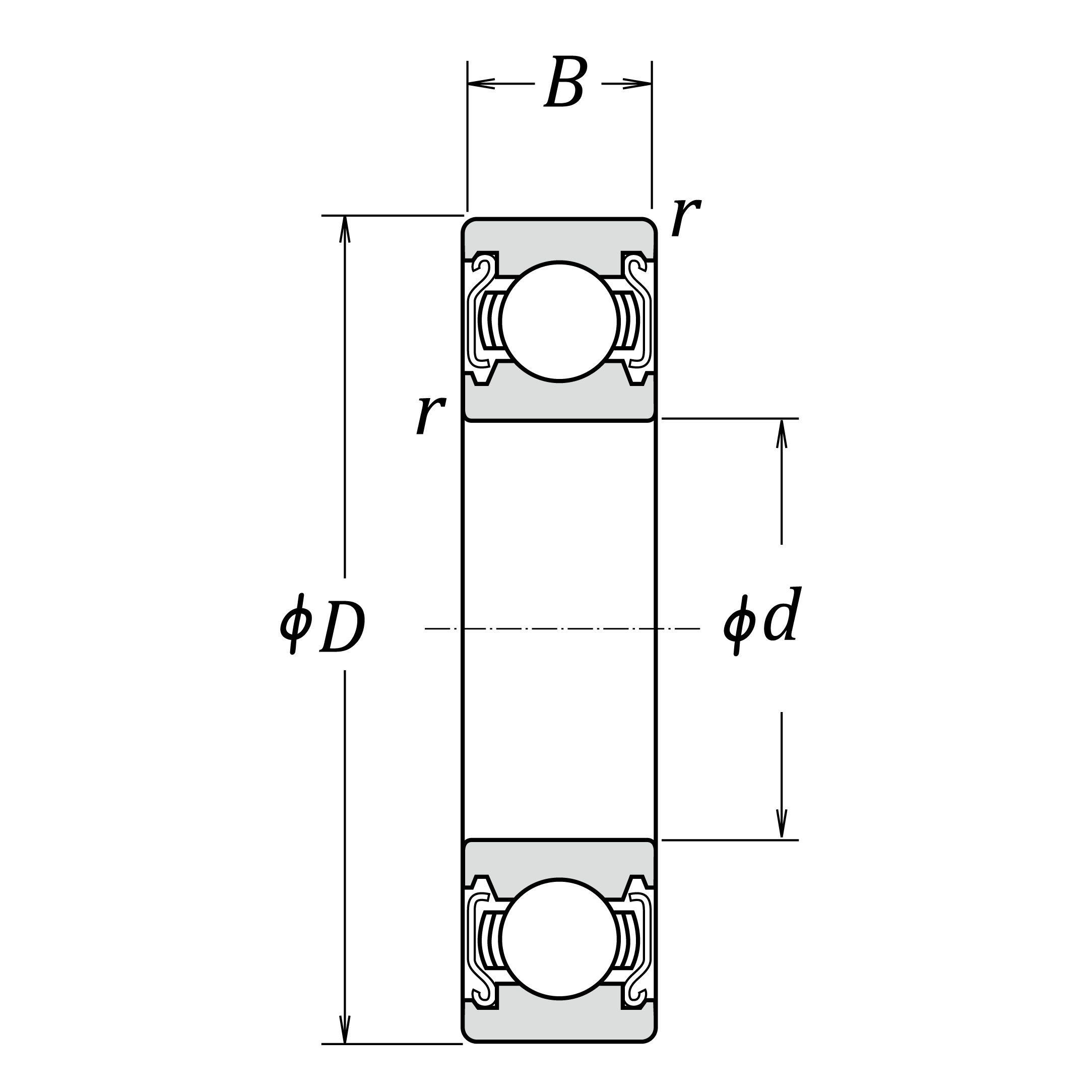

Dimensiuni limită detaliate
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 32 mm |
| B | Lățime | 7 mm |
| r (min.) | Dimensiune fază | 0.3 mm |
Clasificări de sarcină de bază
| C r | Sarcină dinamică de bază | 4400 N |
| C 0r | Sarcină statică de bază | 2470 N |
Viteze
| unsoare | lubrifiere cu unsoare | 22000 min^-1 |

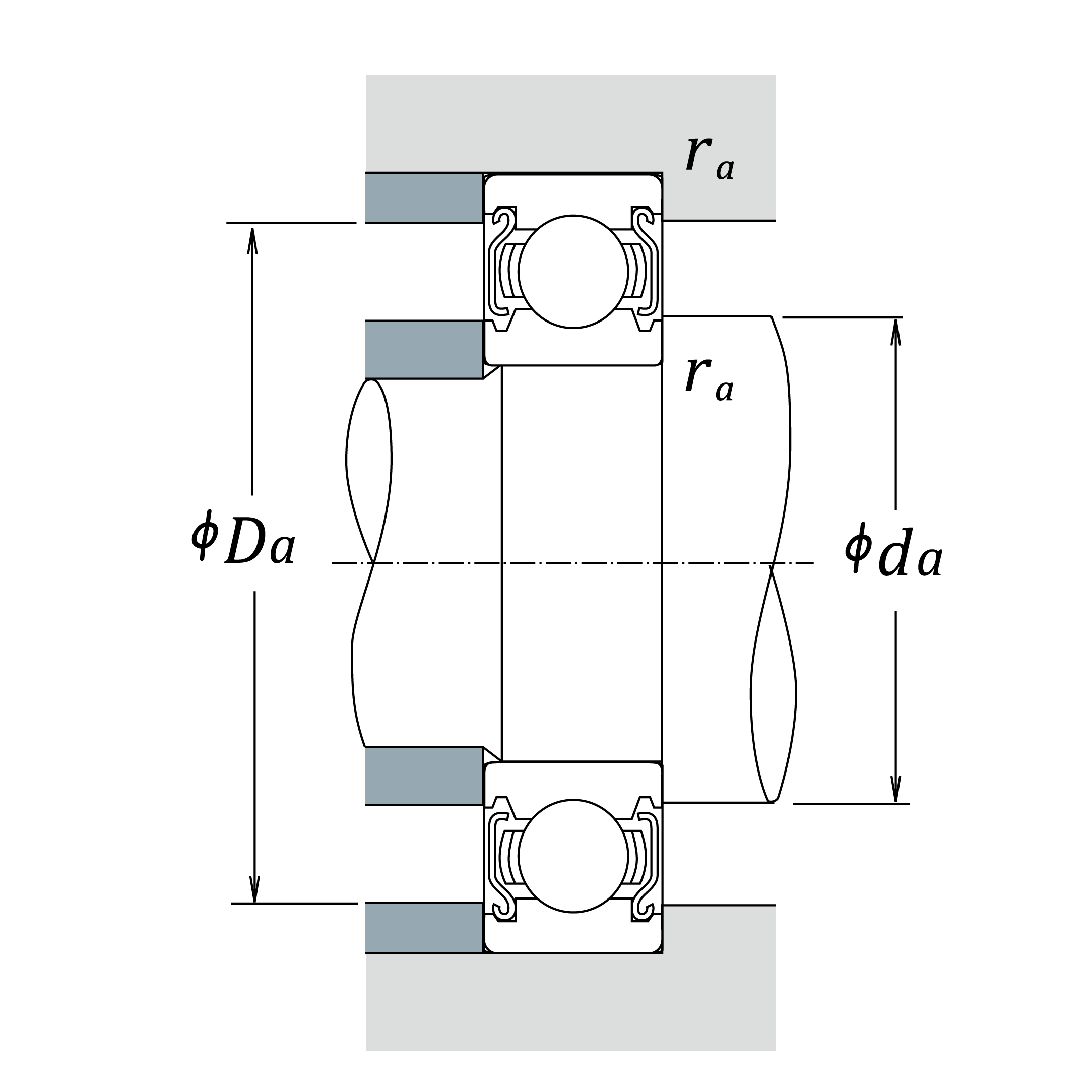

Dimensiuni limită abutment și fillet detaliate
| da (min.) | Diametrul abutmentului arborelui | 22 mm |
| da (max.) | Diametrul abutmentului arborelui | 22 mm |
| Da (max.) | Diametru reazem carcasă | 30 mm |
| ra (max.) | Raza fillet-ului arborelui sau carcasei | 0.3 mm |
| Dx (min.) | Diametrul șanțului inelului de snap în carcasă | 0 mm |
| Cy (max.) | Distanța de la fața laterală a inelului exterior la fața din spate a inelului de snap | 0 mm |
Factori de calcul
| fo | Factor | 15.5 |
Informații suplimentare
| z | Numărul de bile | 13 |
| Dw | Diametrul bilei | 3.5 mm |
Masă
| (aprox.) | (aprox.) | 0.017 kg |
