6009-ZZ+NSK
Date tehnice NSK
6009ZZ - NSK rulment
6009ZZ NSK rulment
d45 mmDiametru interior
D75 mmDiametru exterior
B16 mmLățime
r (min.)1 mmDimensiune chamfer
C r23000 NSarcină dinamică de bază
C 0r15200 NSarcină statică de bază
unsoare10000 min^-1lubrifiere cu unsoare
(aprox.)0.241 kg(aprox.)
Prezentare generală a produsului
| Cod produs | 6009ZZ |
|---|---|
| Tip produs | NSK rulment |
| Marcă | NSK |
| Sursă datelor | Catalog online NSK |
| CAD disponibil | Da |
Proprietăți
| NSK | Tipuri | Seria 60 |
| NSK | Execuție | ( ): Fără-N, NR |
| NSK | Colivie | ( ): Colivie din oțel presat |
| NSK | Etanșări, ecrane | ZZ: Scut pe ambele părți |
| NSK | Clemență internă radială | CN |
| NSK | Toleranță | Clasă ISO normală |
Număr piese
| 6009ZZ |

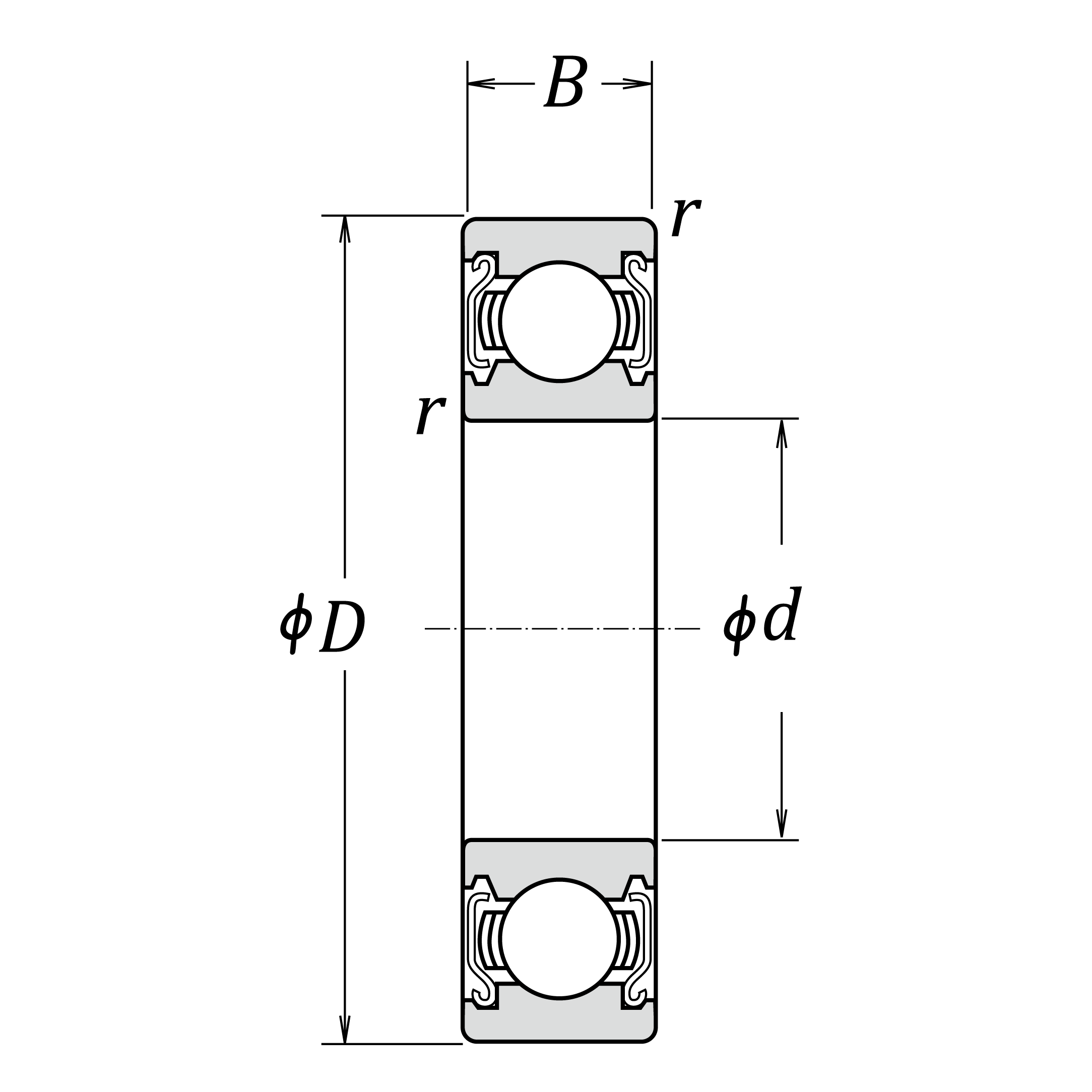

Dimensiuni limită detaliate
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 75 mm |
| B | Lățime | 16 mm |
| r (min.) | Dimensiune chamfer | 1 mm |
Clasificări de sarcină de bază
| C r | Sarcină dinamică de bază | 23000 N |
| C 0r | Sarcină statică de bază | 15200 N |
Viteze
| unsoare | lubrifiere cu unsoare | 10000 min^-1 |

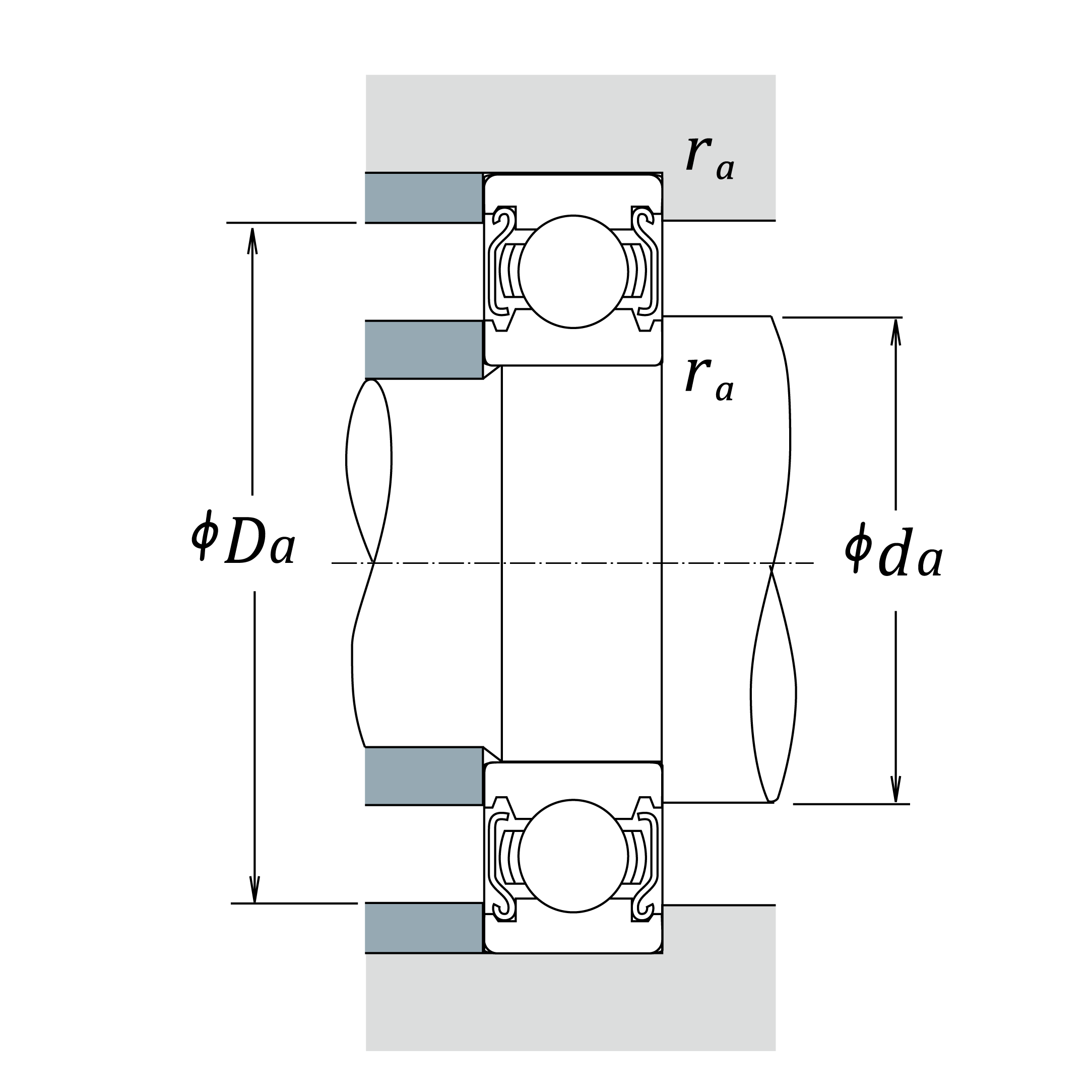

Dimensiuni limită abutment și fillet detaliate
| da (min.) | Diametrul abutmentului arborelui | 50 mm |
| da (max.) | Diametrul abutmentului arborelui | 53.5 mm |
| Da (max.) | Diametru reazem carcasă | 70 mm |
| ra (max.) | Raza arborelui sau a filletului carcasei | 1 mm |
| Dx (min.) | Diametrul șanțului inelului de snap în carcasă | 0 mm |
| Cy (max.) | Distanța de la fața laterală a inelului exterior la fața din spate a inelului de snap | 0 mm |
Factori de calcul
| fo | Factor | 15.3 |
Informații suplimentare
| z | Numărul de bile | 13 |
| Dw | Diametrul bilei | 8.731 mm |
Masă
| (aprox.) | (aprox.) | 0.241 kg |
