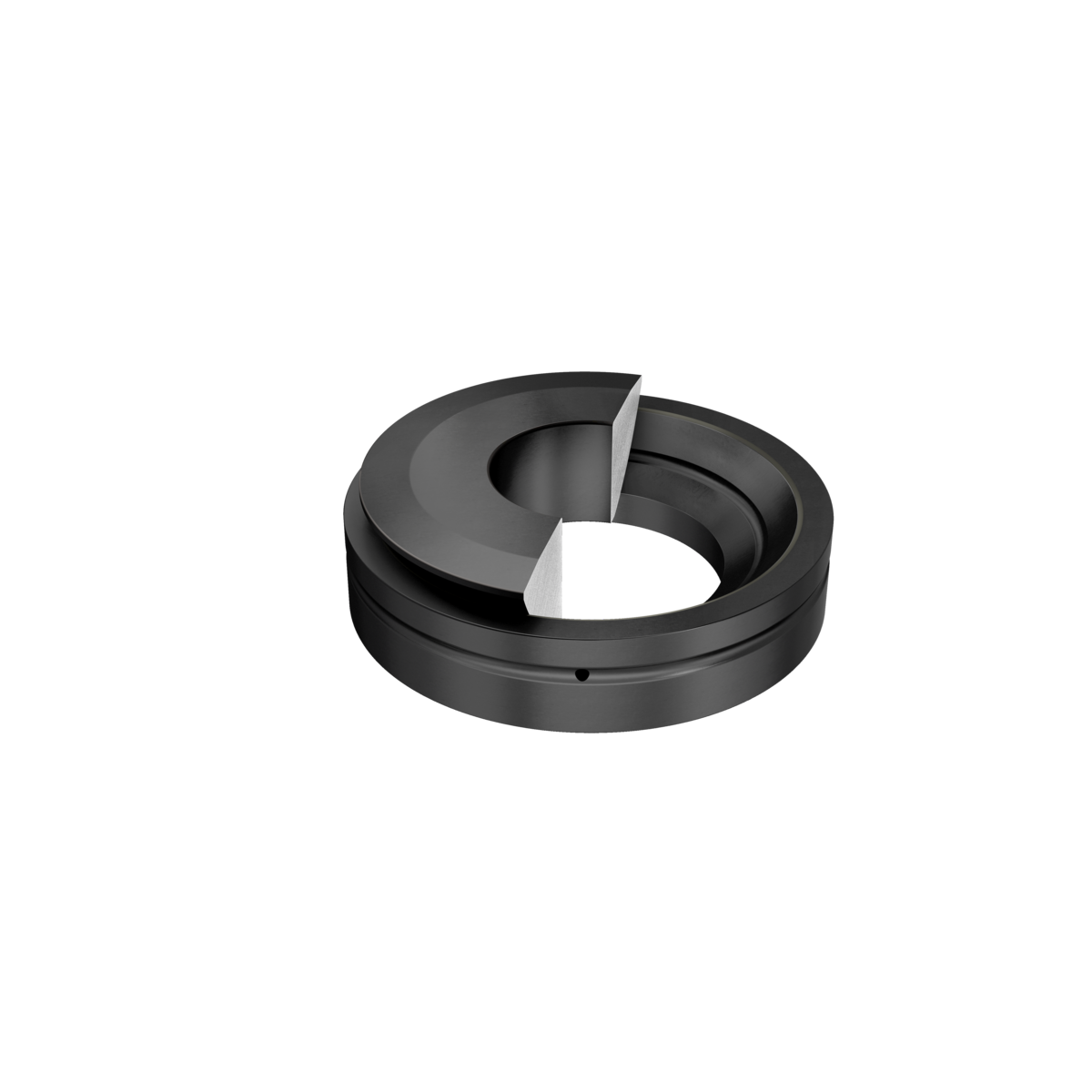

Fotografia produsului are caracter informativ

GE70-AX+INA

Date tehnice INA/Schaeffler

GE70-AX - Articulație sferică

Axial spherical plain bearing, cu întreținere necesară, suprafață de alunecare: oțel/oțel

d70 mmDiametru interior rulment

D160 mmDiametru exterior rulment

B40 mmLățime Inel interior

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Întreținere	Întreținere required
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

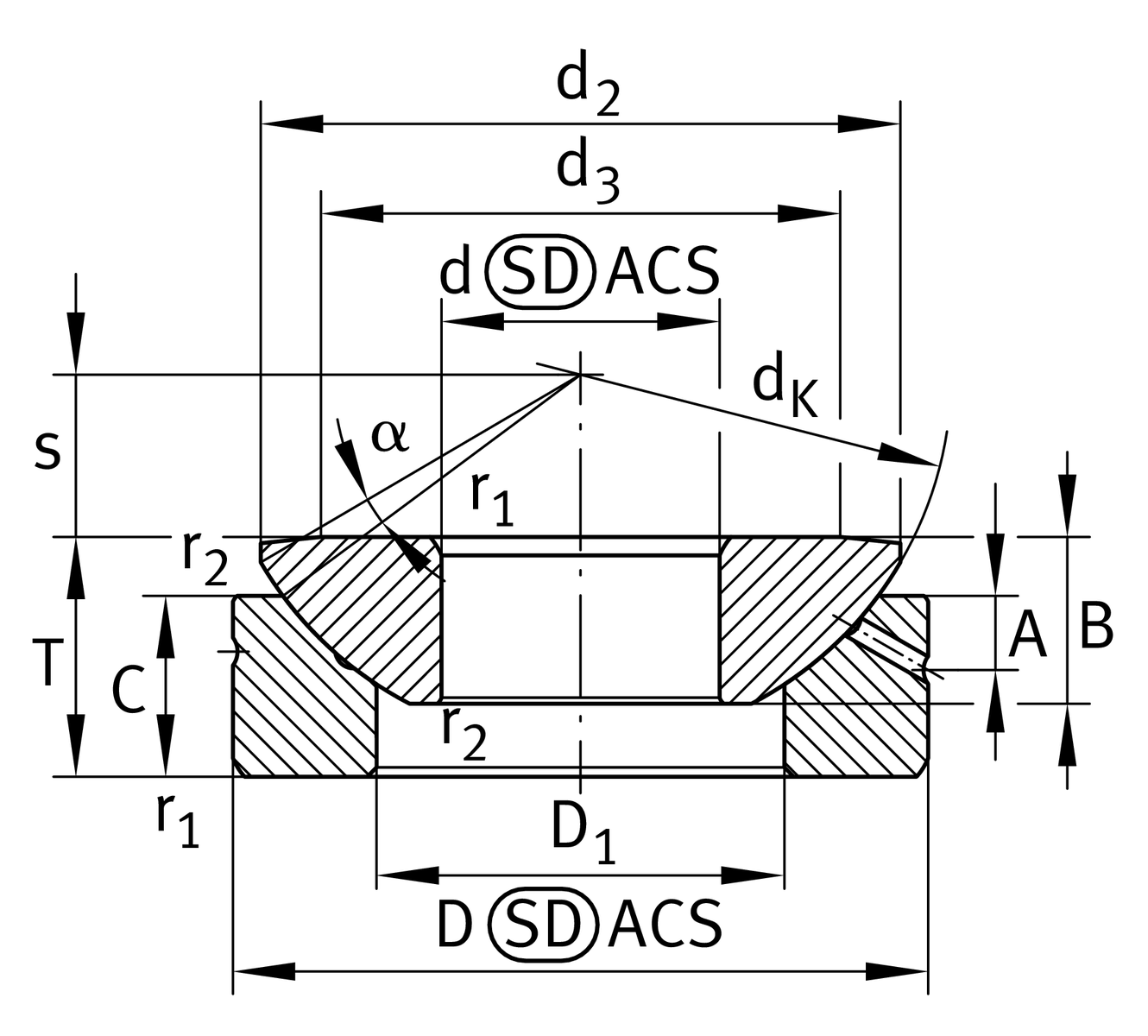

d	Diametru interior rulment	70 mm
D	Diametru exterior rulment	160 mm
T	Înălțime	50 mm
C a	Sarcină dinamică de bază, axială	1.050.000 N
C 0a	Sarcină statică de bază, axială	4.030.000 N
≈m	Masă	5,6 kg

r 1smin	Edge Spacing	1 mm
r 2smin	Edge Spacing	0,3 mm
d a max	Connection measure Inel interior	121 mm
D a min	Diametru conexiune carcasă	102 mm

d K	Diametru bilă	170 mm
d 3	Front surface diameter șaibă arbore	121
D 1	Diametru interior șaibă carcasă	95 mm
B	Lățime Inel interior	40 mm
C	Lățime Inel exterior	36 mm
s	Plane Surface Spacing	35 mm
A	Distanță alezaj de ungere	13,5 mm
α	Tilt angle	6 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,015 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,025 mm
T OT	Înălțime, toleranță superioară	0 mm
T UT	Înălțime, toleranță inferioară	-0,4 mm
C UT	Lățime inel exterior, toleranță superioară	0 mm
C OT	Lățime inel exterior, toleranță inferioară	-0,3 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,3 mm
d 2	Connection measure Inel interior	149,5 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
