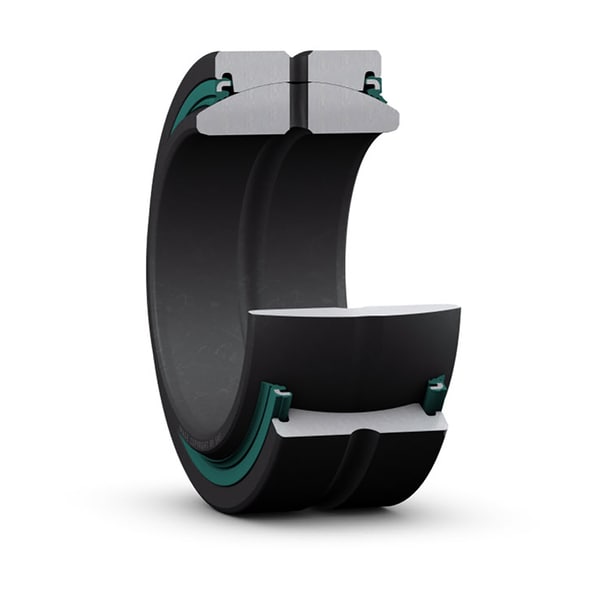

Fotografia produsului are caracter informativ
GE70-ES-2LS+SKF
Date tehnice produs
GE 70 ES-2LS - Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice
Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice Rulmenții sferici radiali sunt proiectați pentru a suporta sarcini radiale și sarcini combinate radiale și axiale, precum și nealinieri. Acest design specific include o combinație de suprafețe de contact alunecătoare din oțel/oțel și are un sigiliu de contact cu trei buze, de înaltă capacitate, pe ambele părți. Rulmenții necesită întreținere și pot fi re-lubrificați prin orificiile de lubrifiere și o canelură annulară în ambele inele.
Diametru interior70 mmDiametru interior
Diametru exterior105 mmDiametru exterior
Lățime, inel interior49 mmLățime, inel interior
Lățime, inel exterior40 mmLățime, inel exterior
Capacitate de încărcare dinamică de bază315 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază1560 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | GE 70 ES-2LS |
|---|---|
| Tip produs | Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 70 mm |
| Diametru exterior | Diametru exterior | 105 mm |
| Lățime, inel interior | Lățime, inel interior | 49 mm |
| Lățime, inel exterior | Lățime, inel exterior | 40 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 315 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 1560 kN |
Proprietăți
| Combinație de suprafețe de contact alunecătoare | Combinație de suprafețe de contact alunecătoare | Oțel/oțel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Re-lubrifiere necesară |
| Joc intern radial | Joc intern radial | CN |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Triple-lip |
| Funcție de re-lubrifiere | Funcție de re-lubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.47 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni
| d | Diametru interior | 70 mm |
| D | Diametru exterior | 105 mm |
| B | Lățime | 49 mm |
| C | Lățime inel exterior | 40 mm |
| α | Unghi de înclinare | 6 ° ° |
| dk | Diametru canal interior inel | 92 mm |
| b | Lățime canelură de lubrifiere annulară la inel exterior | 7.6 mm |
| b1 | Lățime canelură de lubrifiere annulară la inel interior | 7.6 mm |
| M | Diametru orificiu de lubrifiere (inel exterior) | 4 mm |
| r1 | Dimensiune chamfer diametru | min. 1 mm |
| r2 | Dimensiune chamfer inel exterior | min. 1 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 76.7 mm |
| da | Diametru sprijin ax | max. 77.9 mm |
| Da | Diametru sprijin carcasă | min. 92 mm |
| Da | Diametru sprijin carcasă | max. 99 mm |
| ra | Raza de filare ax | max. 1 mm |
| rb | Raza de filare carcasă | max. 1 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 315 kN |
| C0 | Capacitate de încărcare statică de bază | 1560 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 500 N/mm² N/mm² |
| KM | Constantă de material | 330 |
