DKLFA2590-2RS+INA

Date tehnice INA/Schaeffler

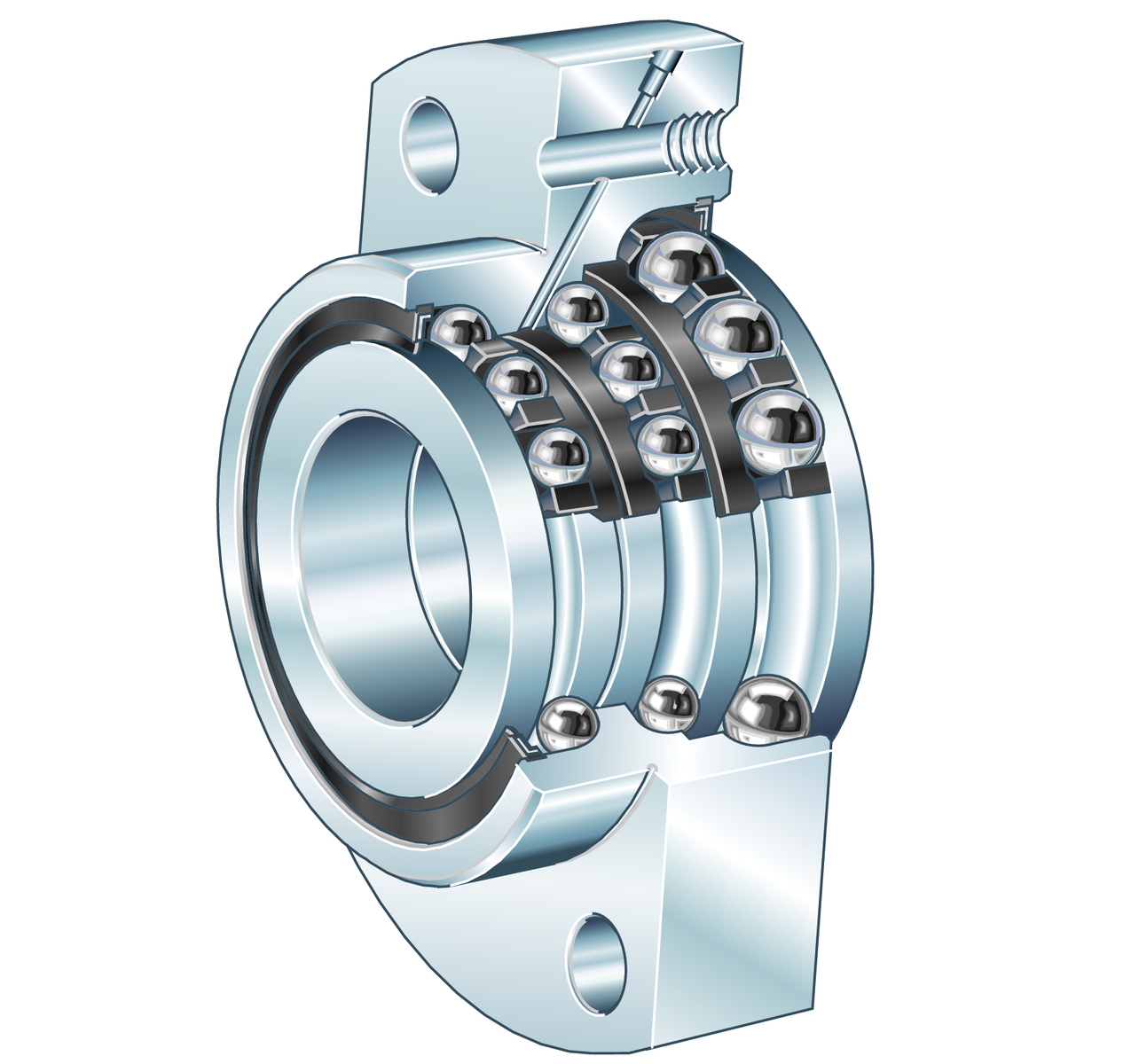

DKLFA2590-2RS - Rulment axial cu bile cu contact unghiular

Rulment cu bile cu contact unghiular units DKLFA..-2RS, cu acțiune în ambele sensuri, pentru montare cu șuruburi, etanșări cu buză pe ambele părți, cu flanșă aplatizată

d25 mmDiametru interior

D57 mmDiametru exterior

B38 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Prezentare produs

Cod produs	DKLFA2590-2RS
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0025079600000
Tip de bază	DKLFA2590
Masă	0.907 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Tip etanșare

2RS

Etanșare cu contactșări cu buză pe ambele părți

Dimensiuni principale și date de performanță

d	Diametru interior	25 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,01 mm
D	Diametru exterior	57 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,013 mm
B	Lățime	38 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,25 mm
C a	Sarcină dinamică de bază, axială HL	53.000 N
C a	Sarcină dinamică de bază, axială	27.500 N
C 0a	Sarcină statică de bază, axială HL	144.000 N
C 0a	Sarcină statică de bază, axială	55.000 N
C ua	Limită de sarcină la oboseală, axială HL	3.950 N
C ua	Limită de sarcină la oboseală, axială	2.450 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	4.400 1/min
n ϑ	Turație admisă termic	2.000 1/min
≈m	Masă	0,907 kg

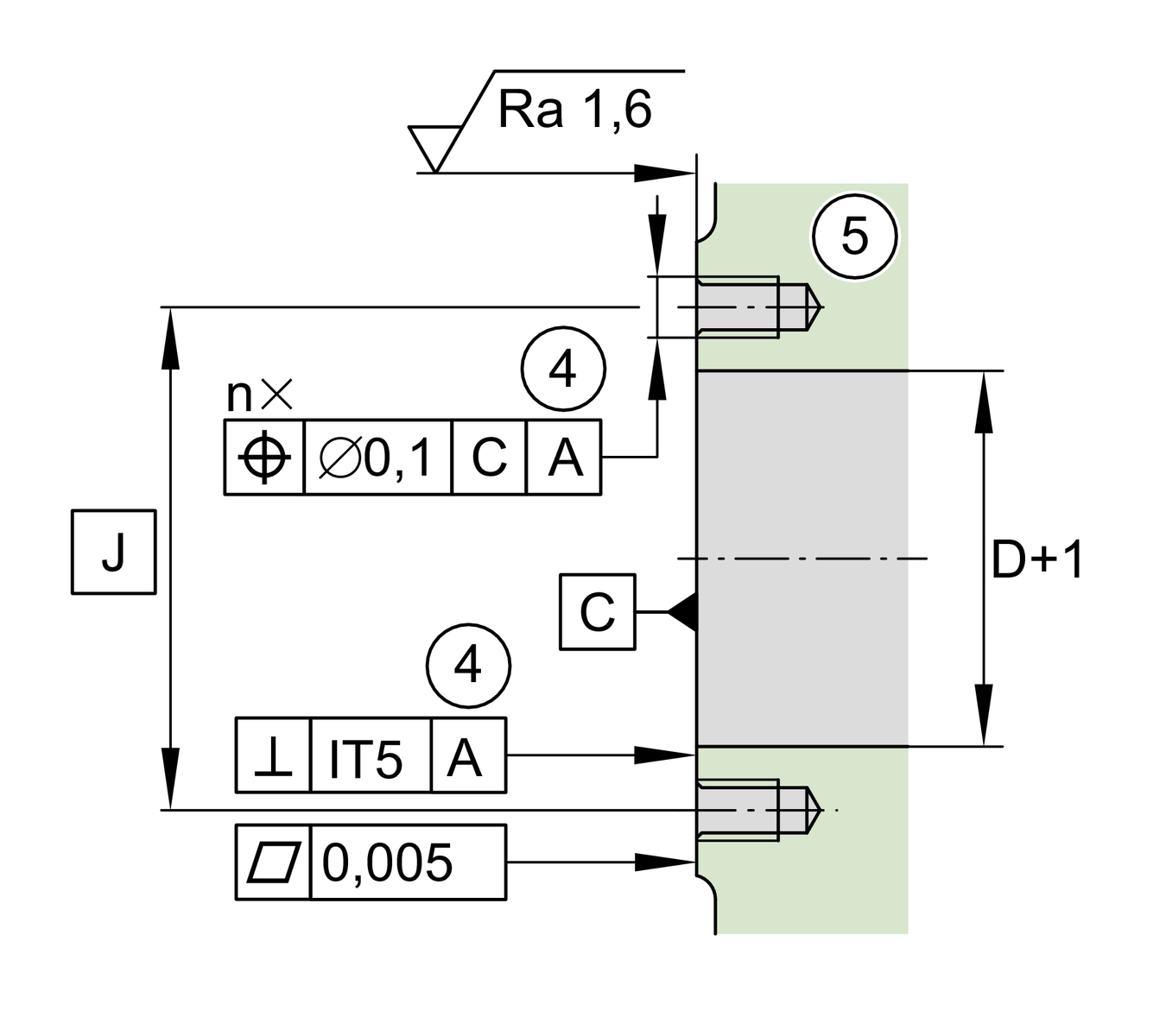

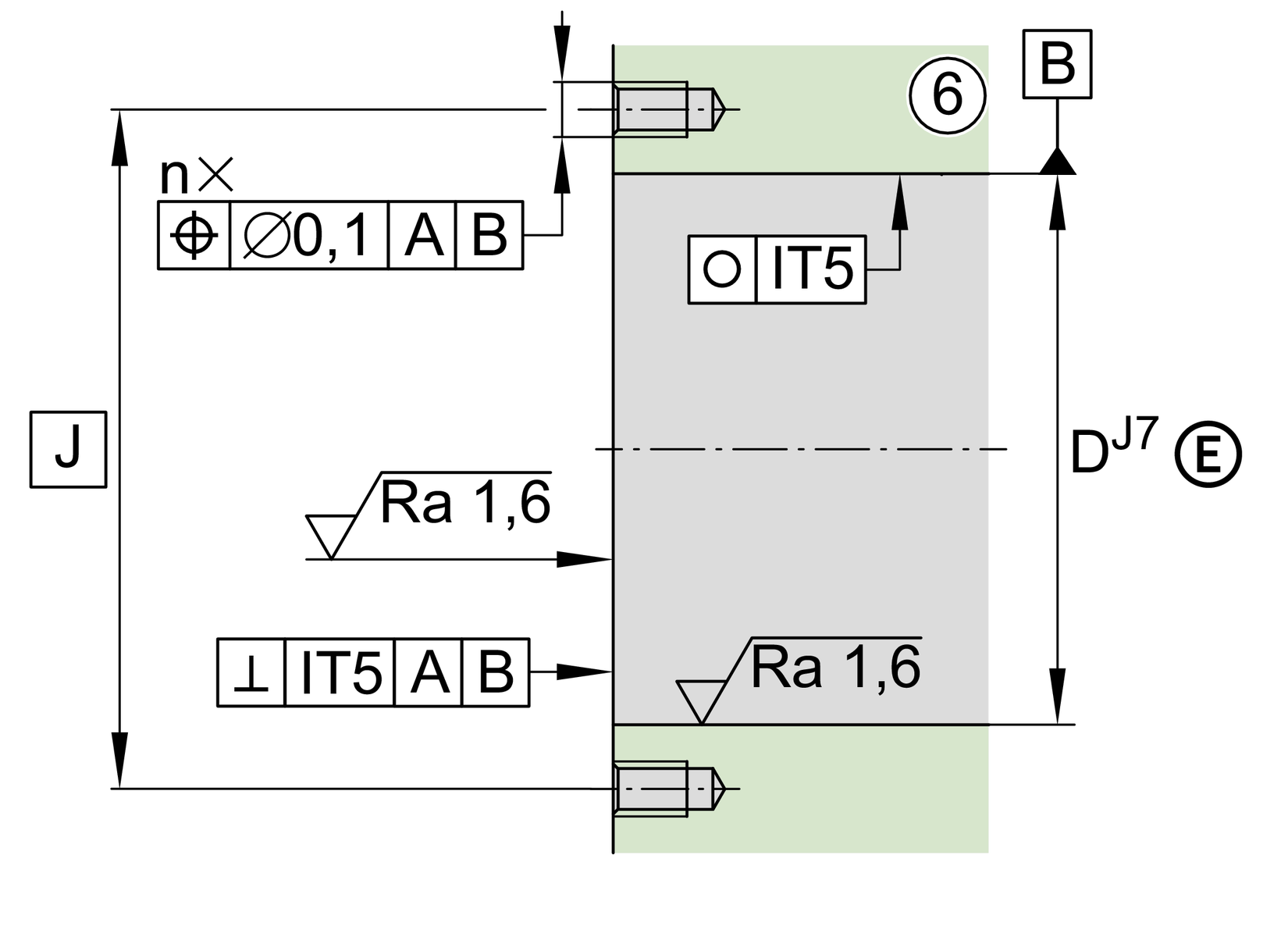

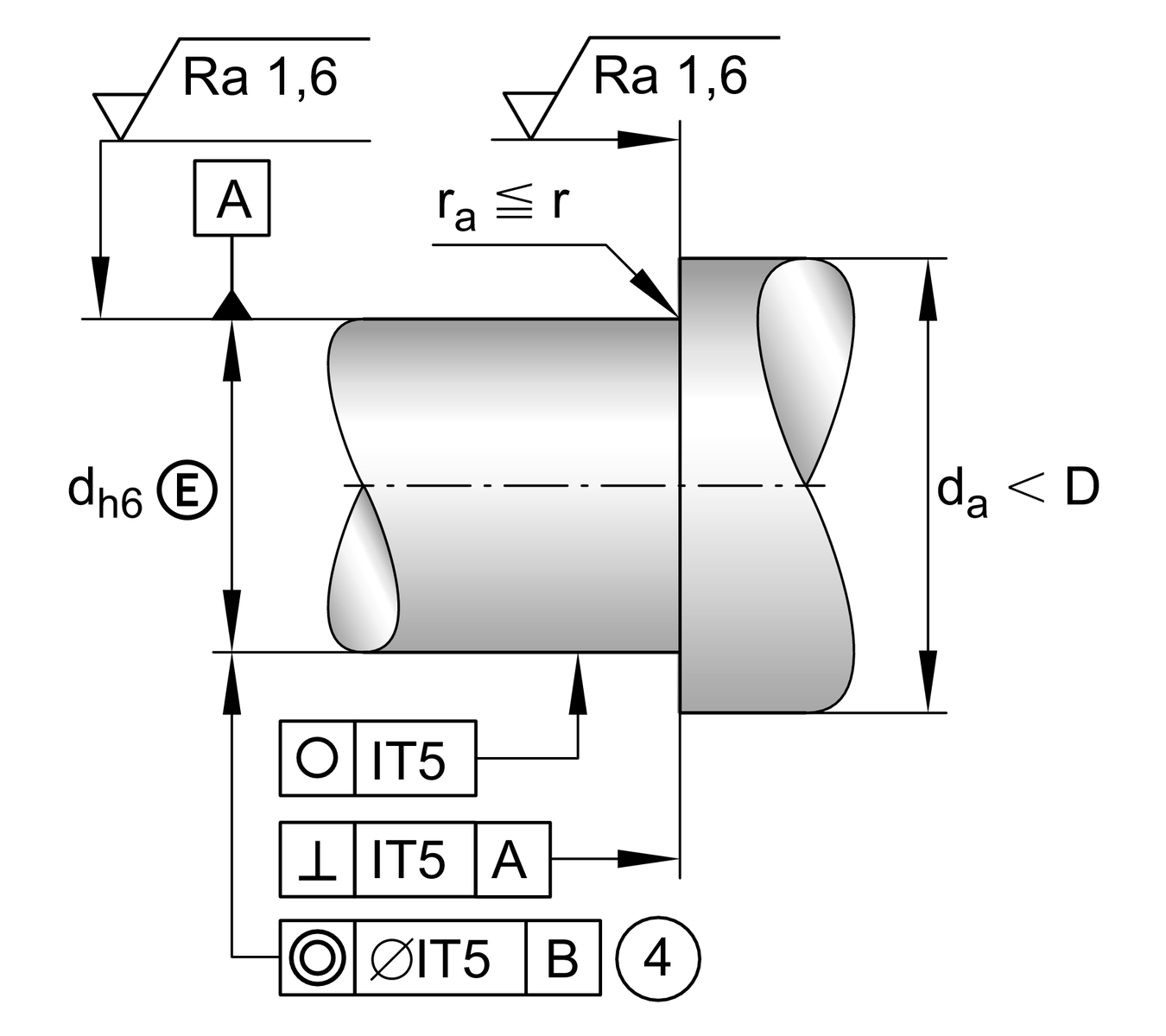

Dimensiuni de montaj

d a min	Diametru minim al umărului arborelui	32 mm
d a max	Diametru maxim al umărului arborelui	48 mm
	Șuruburi de fixare DIN EN ISO 4762 10.9 (neincluse)	M8
n	Număr de șuruburi	6

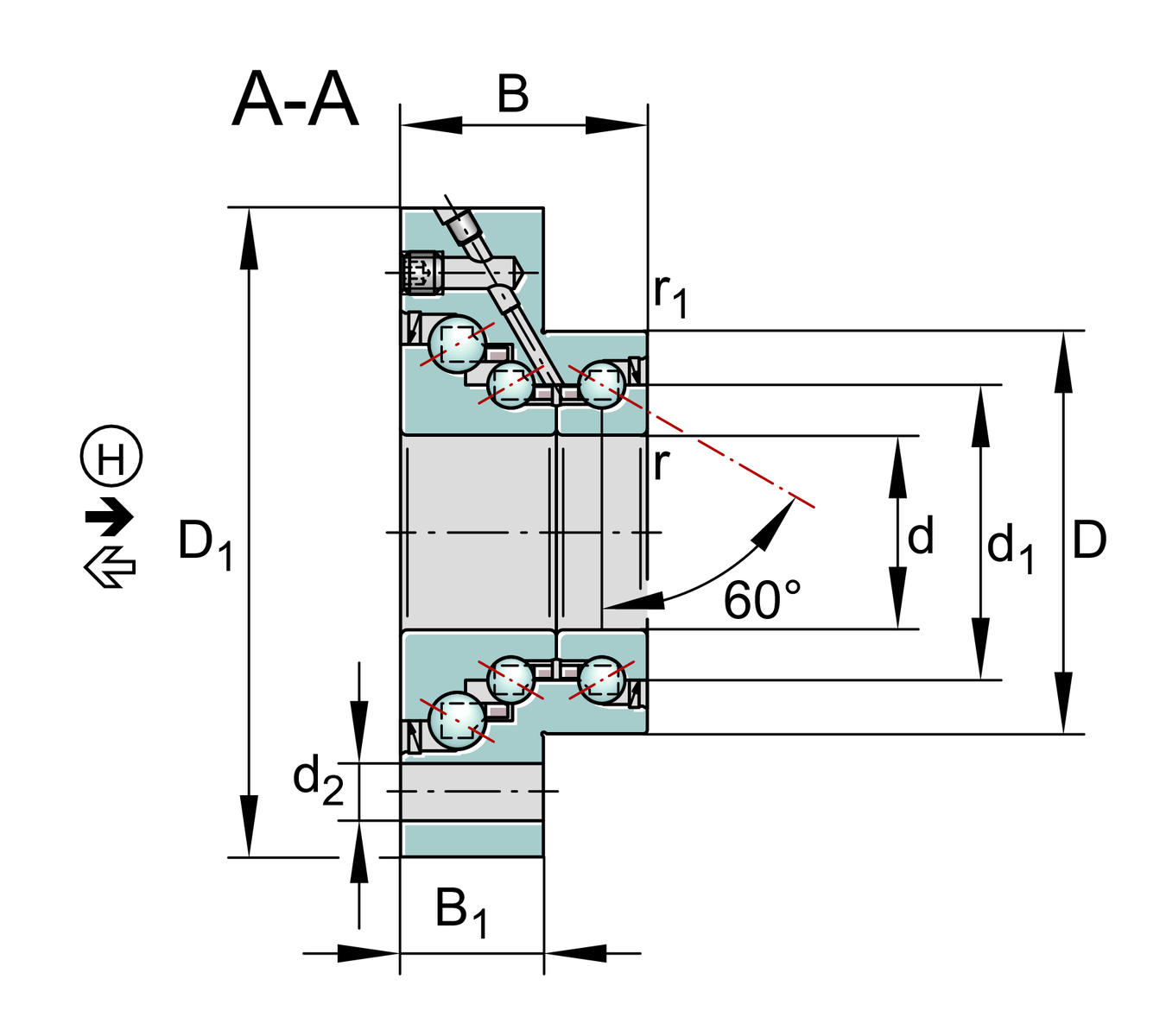

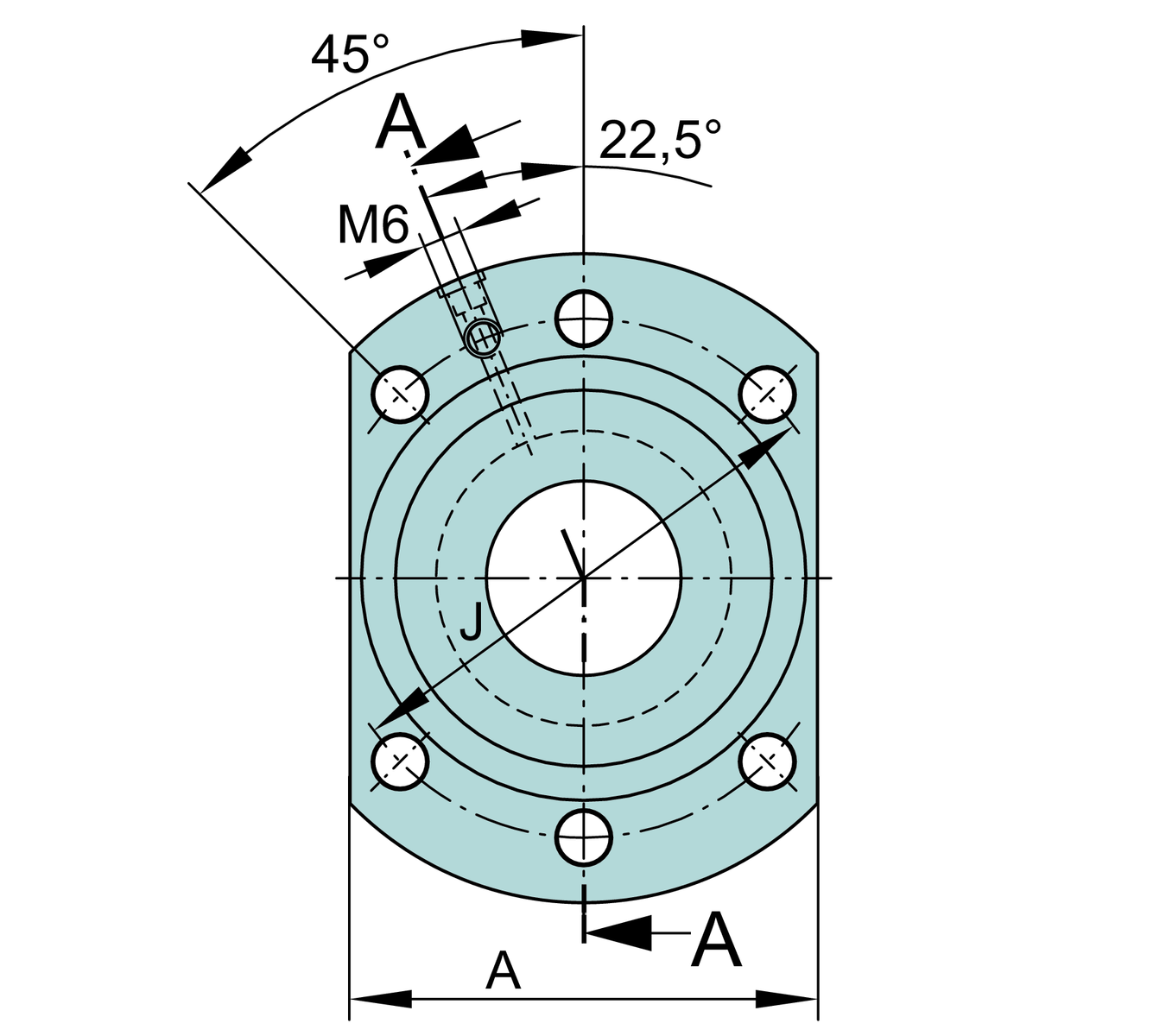

Dimensiuni detaliate

d 1	Diametru bordură inel interior	40,5 mm
D 1	Diametru flanșă	90 mm
r min	Dimensiune minimă a teșiturii	0,3 mm
r 1 min	Dimensiune minimă a teșiturii 1	0,6 mm
B 1	Grosime flanșă	22 mm
d 2	Diametru alezaj de fixare	8,8 mm
J	Diametru cerc de divizare (găuri)	75 mm
A	Lățime flanșă	70 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

Informații suplimentare

M RL	Moment de frecare al rulmentului	0,6 Nm
c aL	Rigiditate axială	850 N/µm
c aL	Rigiditate axială (HL)	1.200 N/µm
c kL	Tilting stiffness	370 Nm/mrad
	Bătaie axială	5 µm
M m	Moment de inerție masic	1,12 kg*cm2

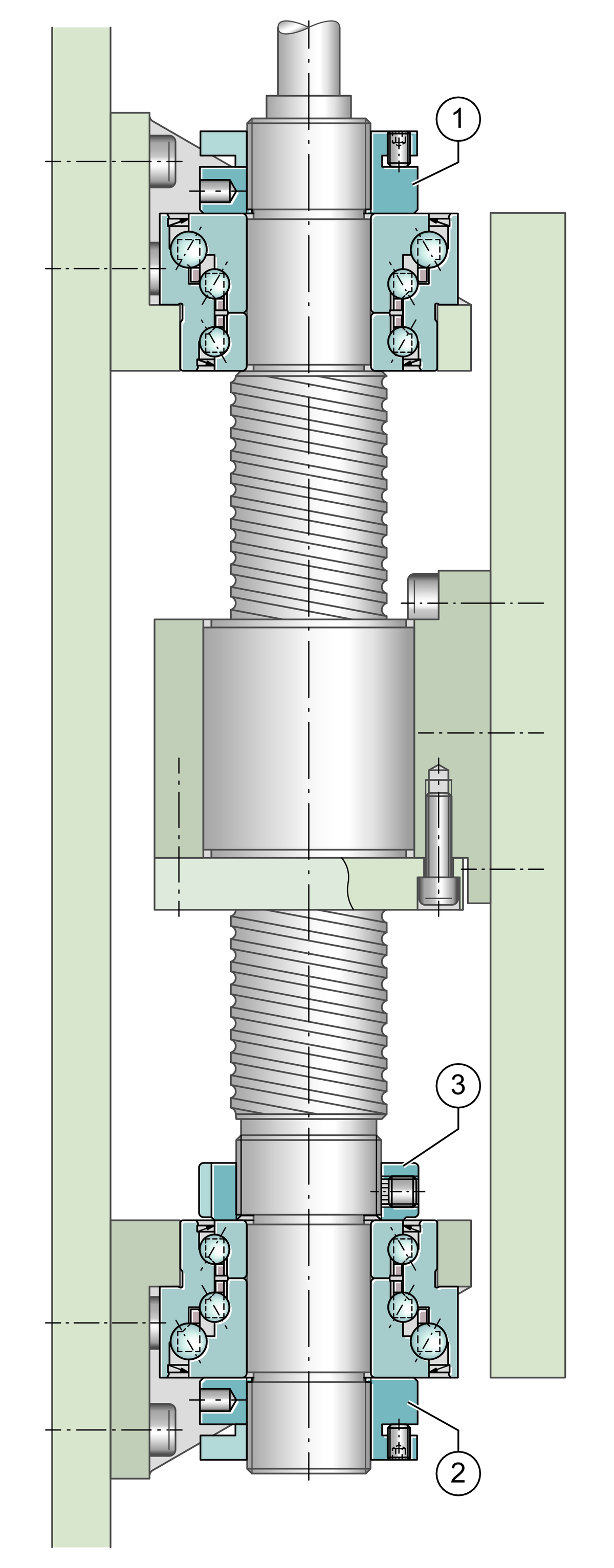

	Piuliță de precizie INA recomandată pentru blocare radială 1,2	ZMA25/45
(3) r	Piuliță de precizie INA recomandată pentru blocare radială 3	ZM30
(1), (2) r	Piuliță de precizie INA recomandată pentru blocare axială 1,2	AM25
M A	Cuplu de strângere piuliță	25 Nm
(1), (2) a	Forță axială necesară pentru piulița de blocare 1	9.670 N
