51312+FAG
Date tehnice FAG/Schaeffler

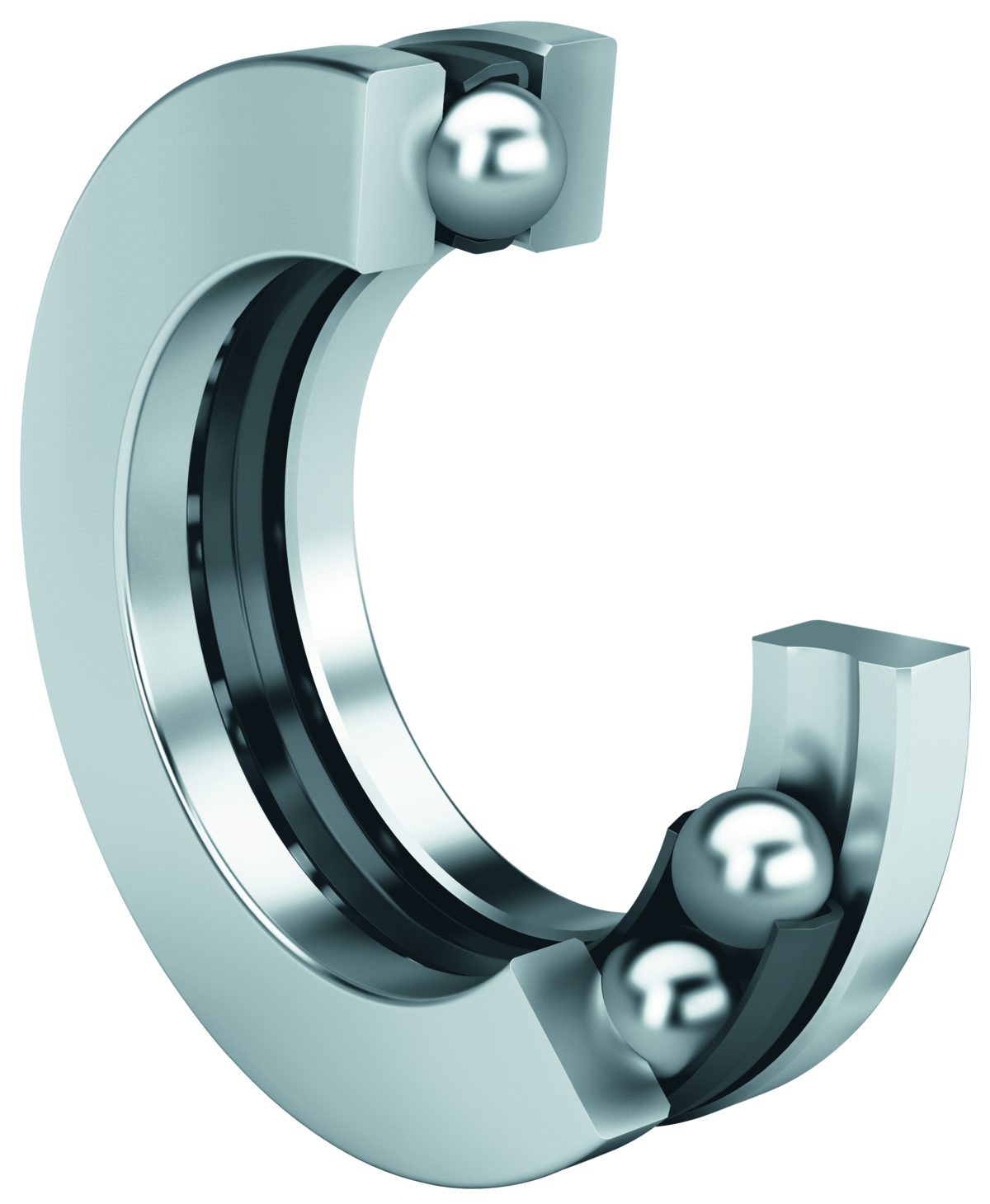

51312 - Rulment axial cu bile
Rulment axial cu bile 513, cu acțiune într-un singur sens, colivie din tablă de oțel
d60 mmDiametru interior șaibă arbore
D110 mmDiametru exterior șaibă carcasă
n G3.150 1/minTurație limită
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | 51312 |
|---|---|
| Tip produs | Rulment axial cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0167153490000 |
| Tip de bază | 51312 |
| Cod BearingX | 51312 |
| Masă | 1.369 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | JP | Tabla de oțel |
| clasă de toleranță | PN | Clasă de toleranță PN, conform DIN 620 |
| Stabilizare dimensionala / termică | S0 | Inele stabilizate dimensional până la 150 °C |
Dimensiuni principale și date de performanță
| d | Diametru interior șaibă arbore | 60 mm |
| D | Diametru exterior șaibă carcasă | 110 mm |
| T | Înălțime | 35 mm |
| C a | Sarcină dinamică de bază, axială | 101.000 N |
| C 0a | Sarcină statică de bază, axială | 207.000 N |
| C ua | Limită de sarcină la oboseală, axială | 9.500 N |
| n G | Turație limită | 3.150 1/min |
| n ϑr | Turație de referință | 5.700 1/min |
| ≈m | Masă | 1,369 kg |

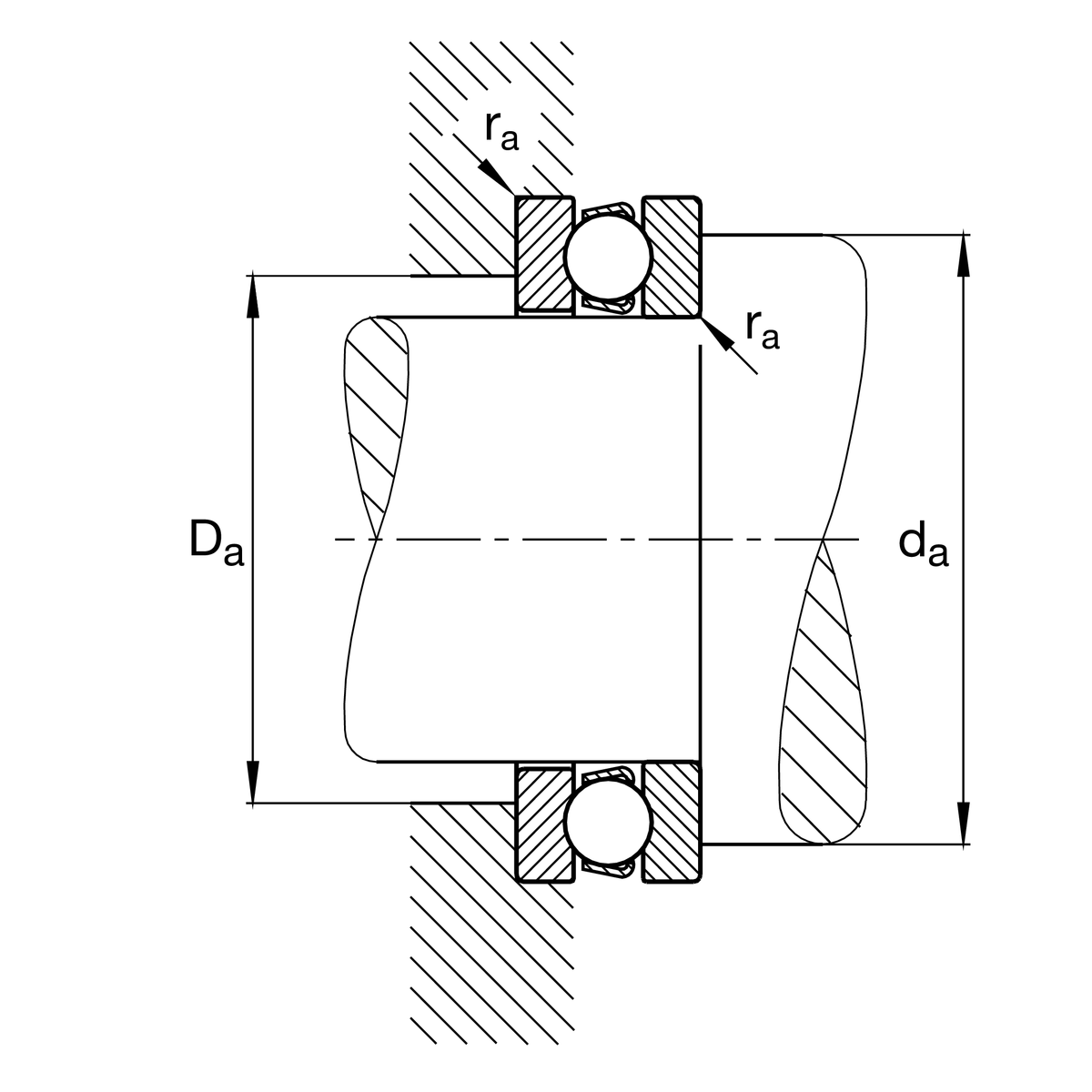

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 90 mm |
| D a max | Diametrul maxim al umărului carcasei | 80 mm |
| r a max | Maximum filled radius | 1 mm |

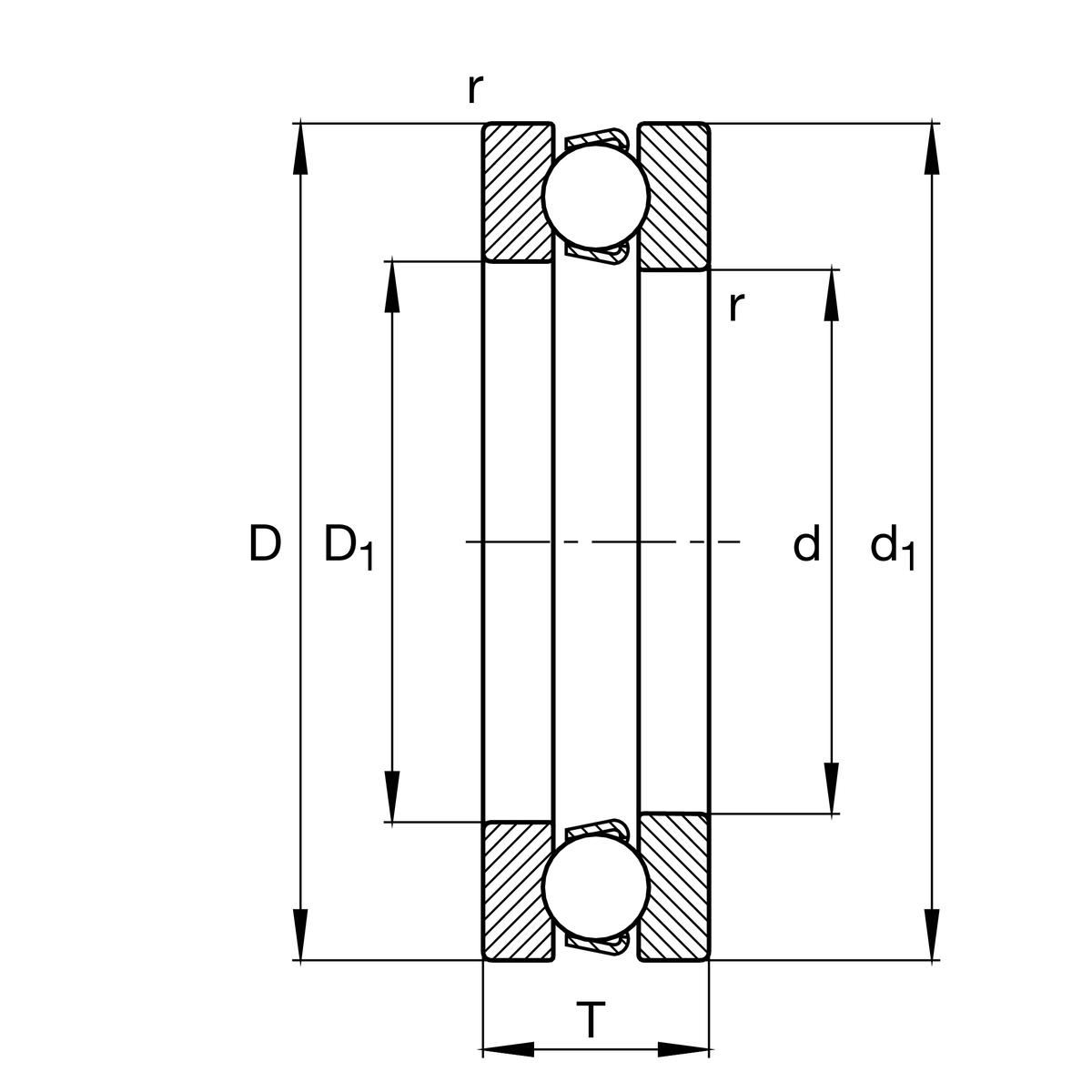

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1,1 mm |
| D 1 | Diametru interior șaibă carcasă | 62 mm |
| d 1 | Diametru exterior șaibă arbore | 110 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
Factori de calcul
| A | Factor de sarcină minimă | 0,28 |
