F11204+FAG
Date tehnice FAG/Schaeffler

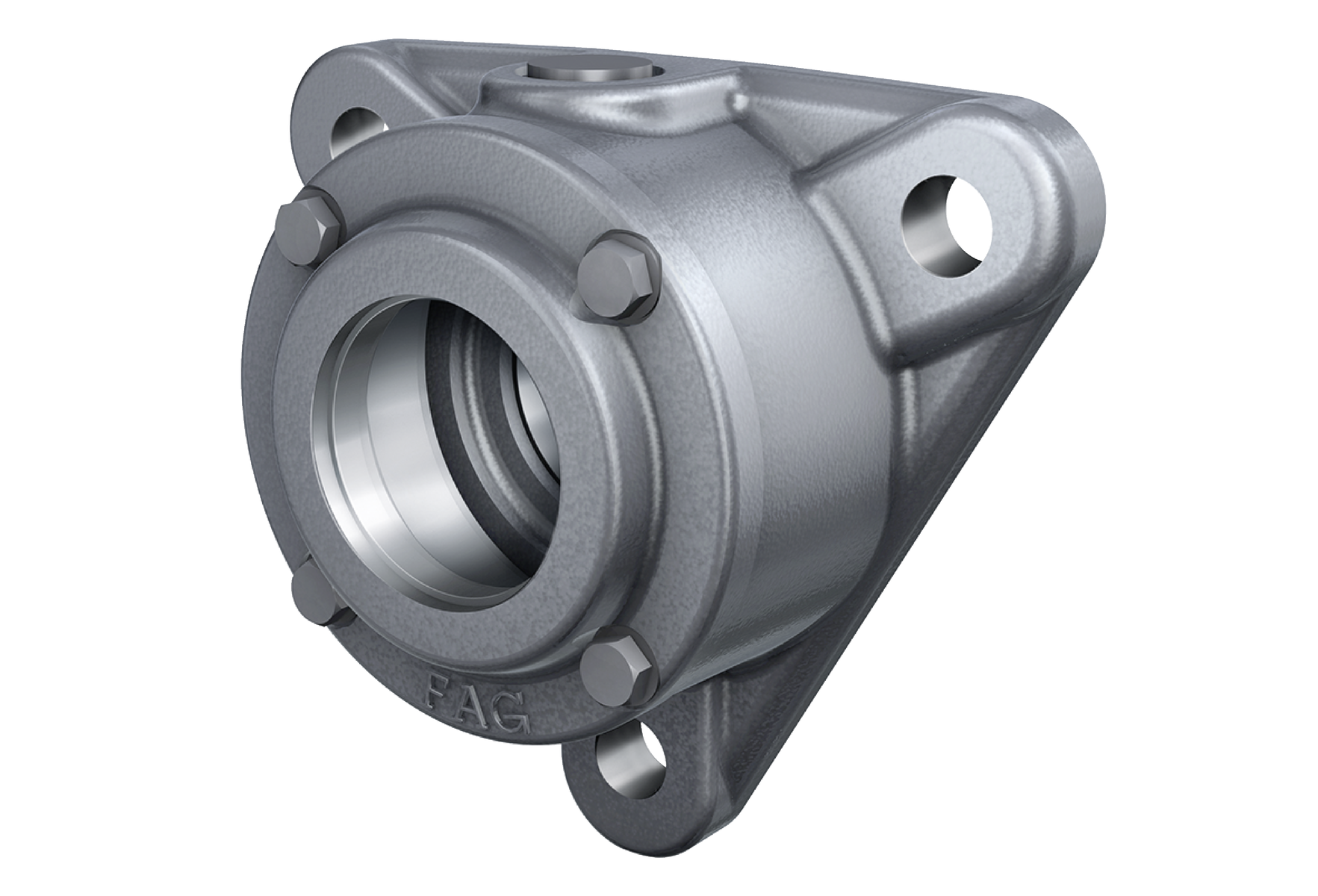

F11204 - Carcasă cu flanșă
Carcasă cu flanșă for self-aligning ball bearing 112 cu wide inner-ring, felt seal, grease lubrication
d20 mmDiametru arbore
D47 mmDiametru exterior rulment
Prezentare produs
| Cod produs | F11204 |
|---|---|
| Tip produs | Carcasă cu flanșă |
| Marcă | FAG |
| Număr material Schaeffler | 0383828220000 |
| Tip de bază | F11204 |
| Masa | 0.702 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

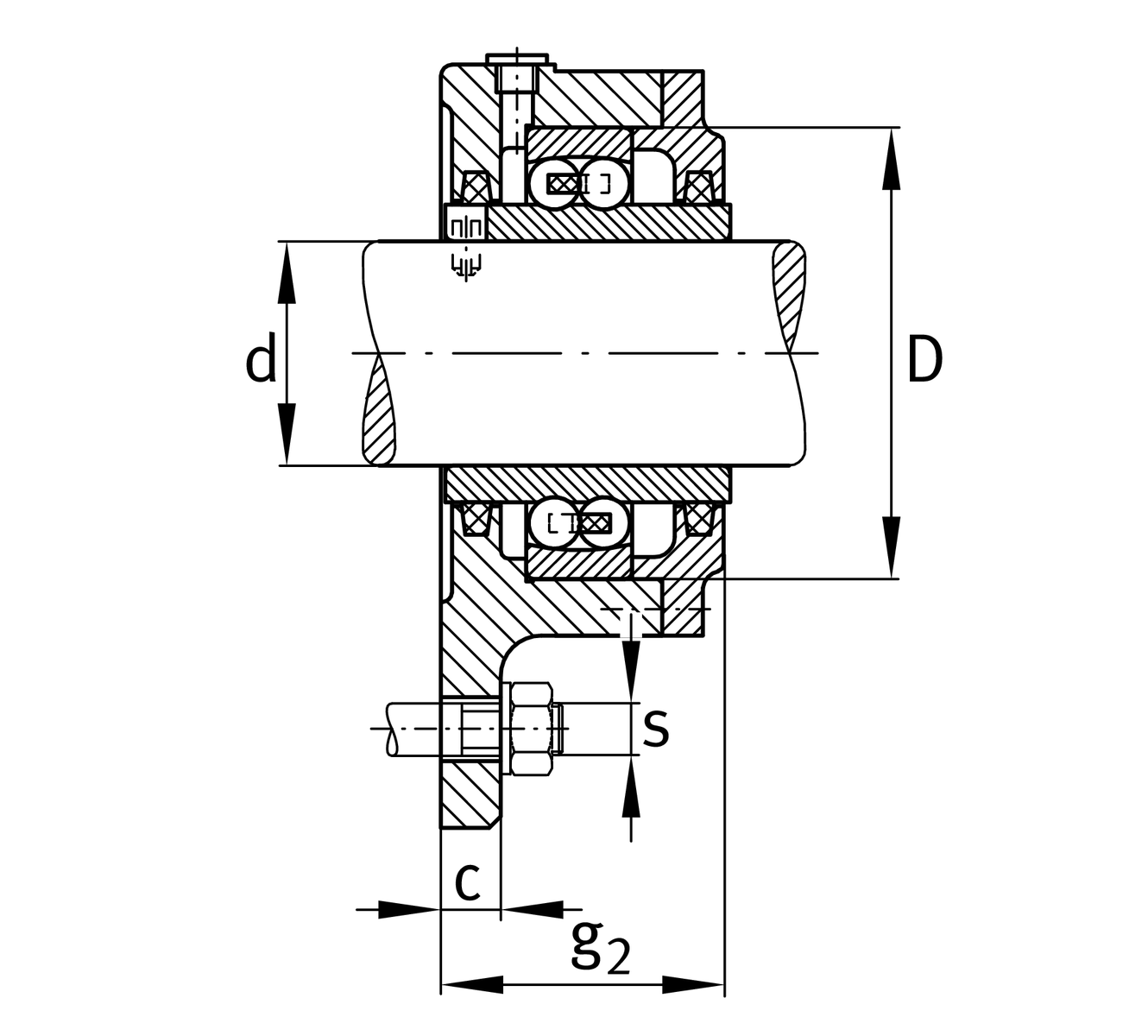

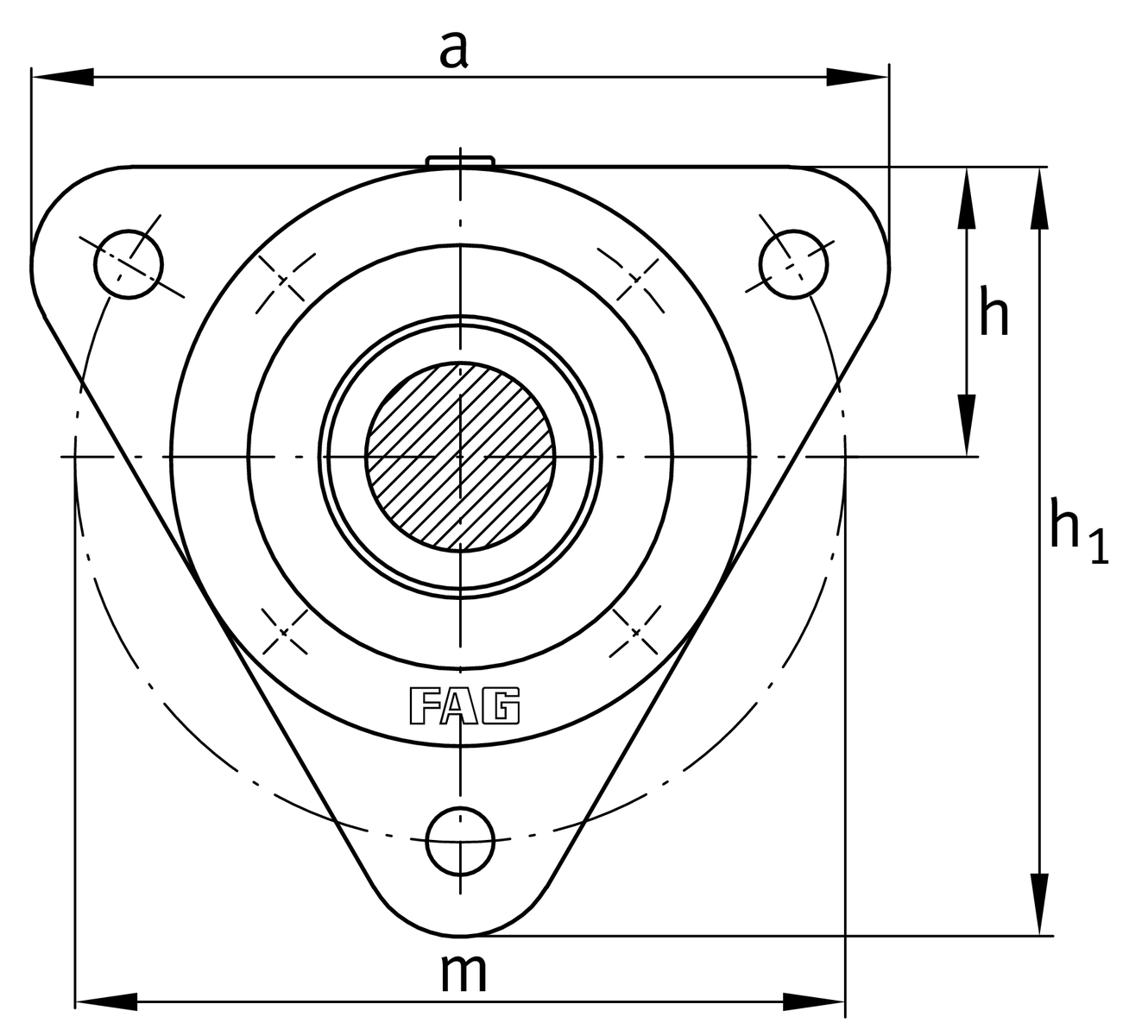

Dimensiuni principale și date de performanță
| d | Diametru arbore | 20 mm |
| a | Lățime flanșă | 105 mm |
| g 2 | Lățime totală cu cover | 42 mm |
| h 1 | Înălțime flanșă | 92 mm |
| ≈m | Masă | 0,702 kg |
Dimensiuni detaliate
| Filet racord pentru ungere | M10x1 | |
| c | Grosime flanșă | 10 mm |
| D | Diametru exterior rulment | 47 mm |
| h | Distanță ax arbore | 35 mm |
| m | Diametru cerc de divizare găuri de fixare | 90 mm |
| s | Dimensiune șuruburi de fixare | M10 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
